Dynamic Global Illumination and Lumen

Global Illumination (GI)

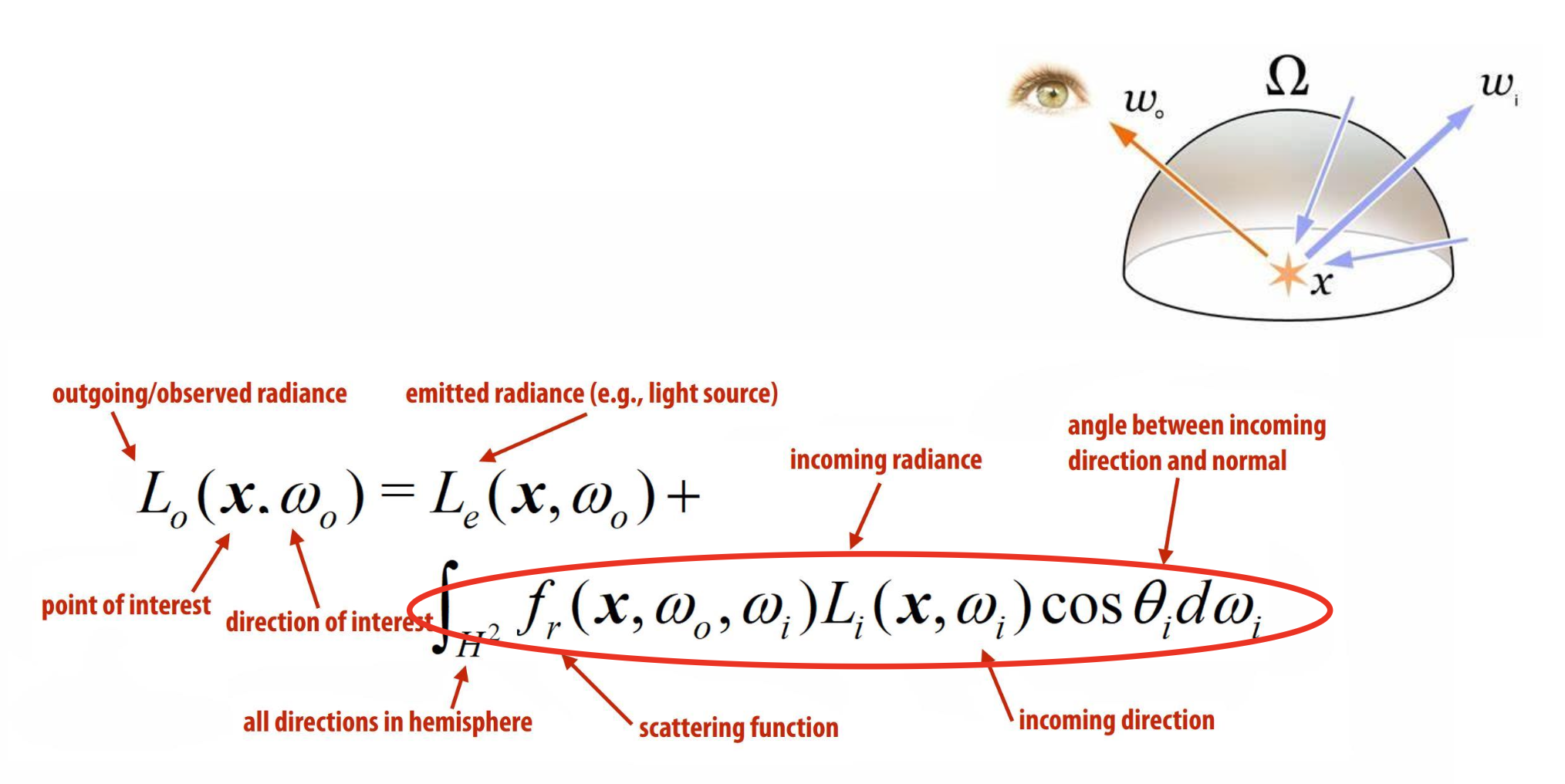

全局光照的目标就是要实现渲染方程(rendering equation)【Kajiya】指出的光照效果：

但到目前为止，还没有哪一种技术能够完全满足渲染方程的要求。因为渲染方程除了考虑直接光照，还考虑来自四面八方的光照（间接光照），并且还要和不同材质的 BRDF 进行复杂的积分计算。这对计算机而言计算量实在太大了，并且在游戏中还得保证 1s 内渲染几十帧，想想看就知道是一个难题。

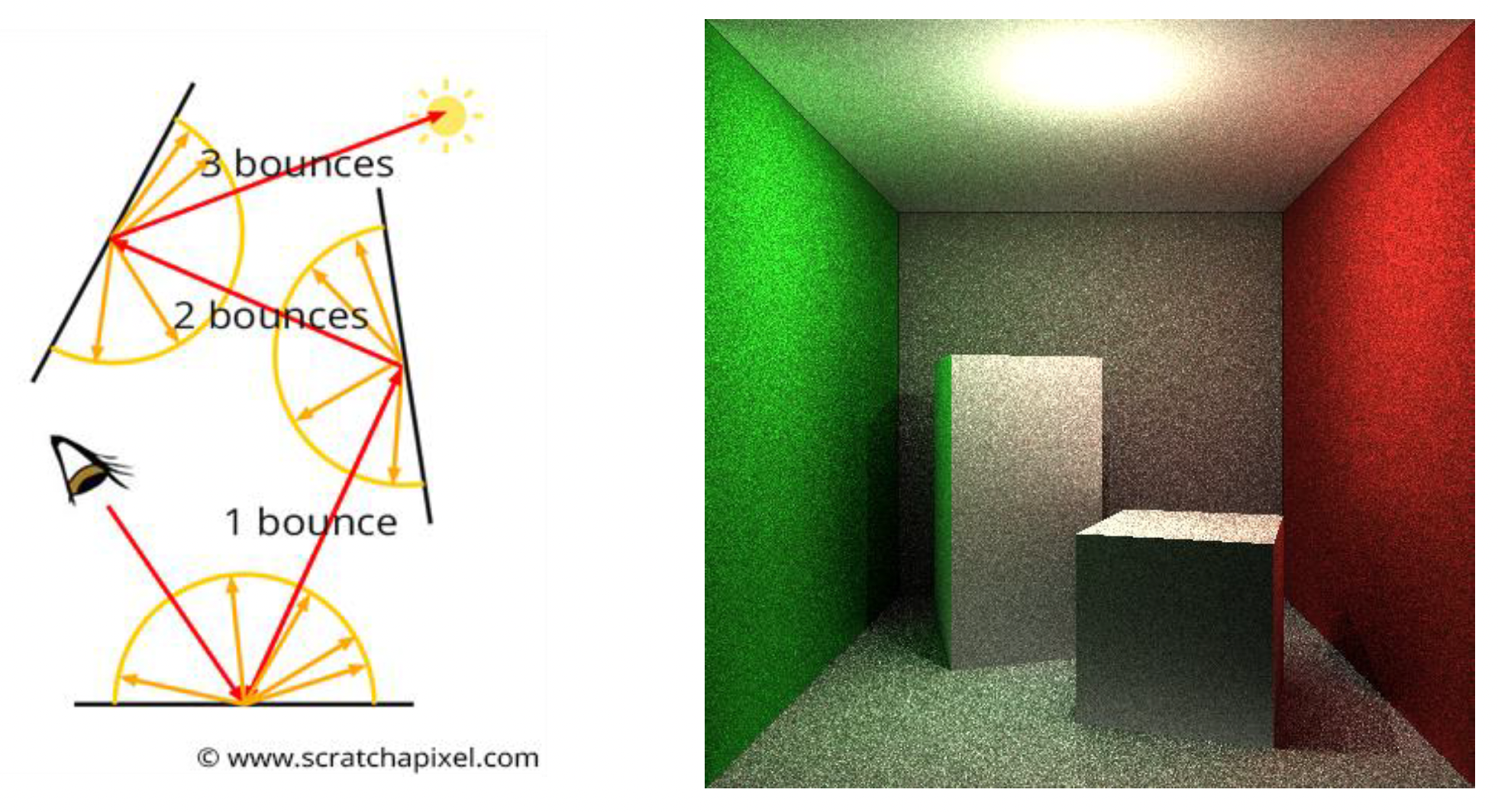

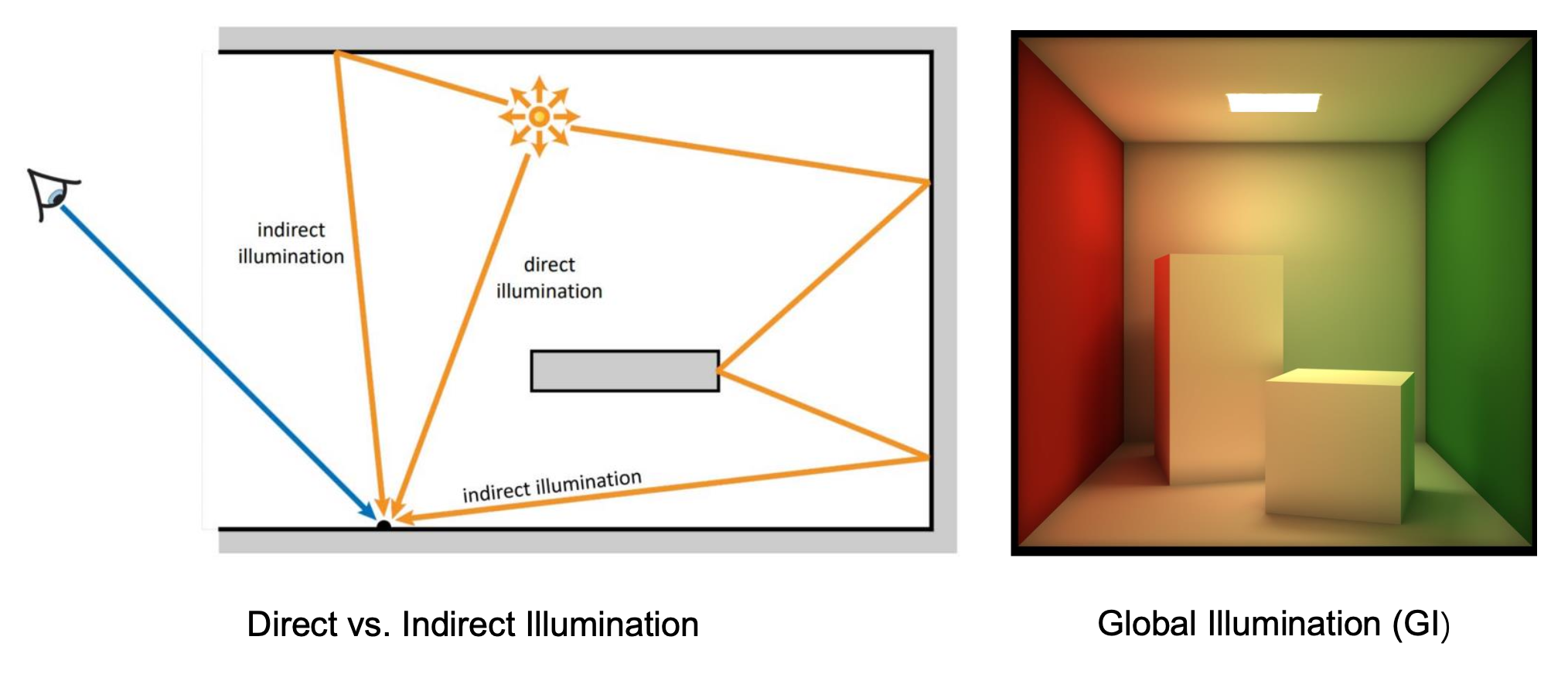

右图就是 CG 领域的一个知名案例康奈尔盒(Cornell Box)。可以看到位于天花板中央的面光源，并且左右两面分别是红色和绿色的墙。它们的反光打在中间的两个几何体上，呈现出相应的颜色。

例子

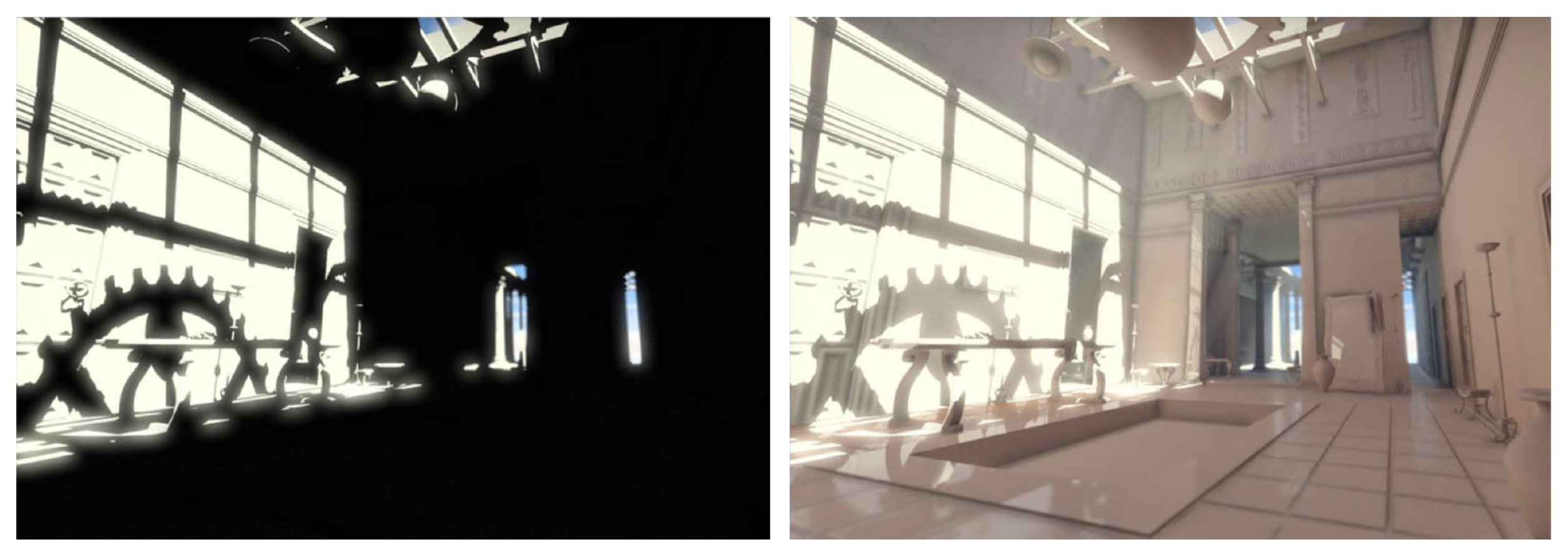

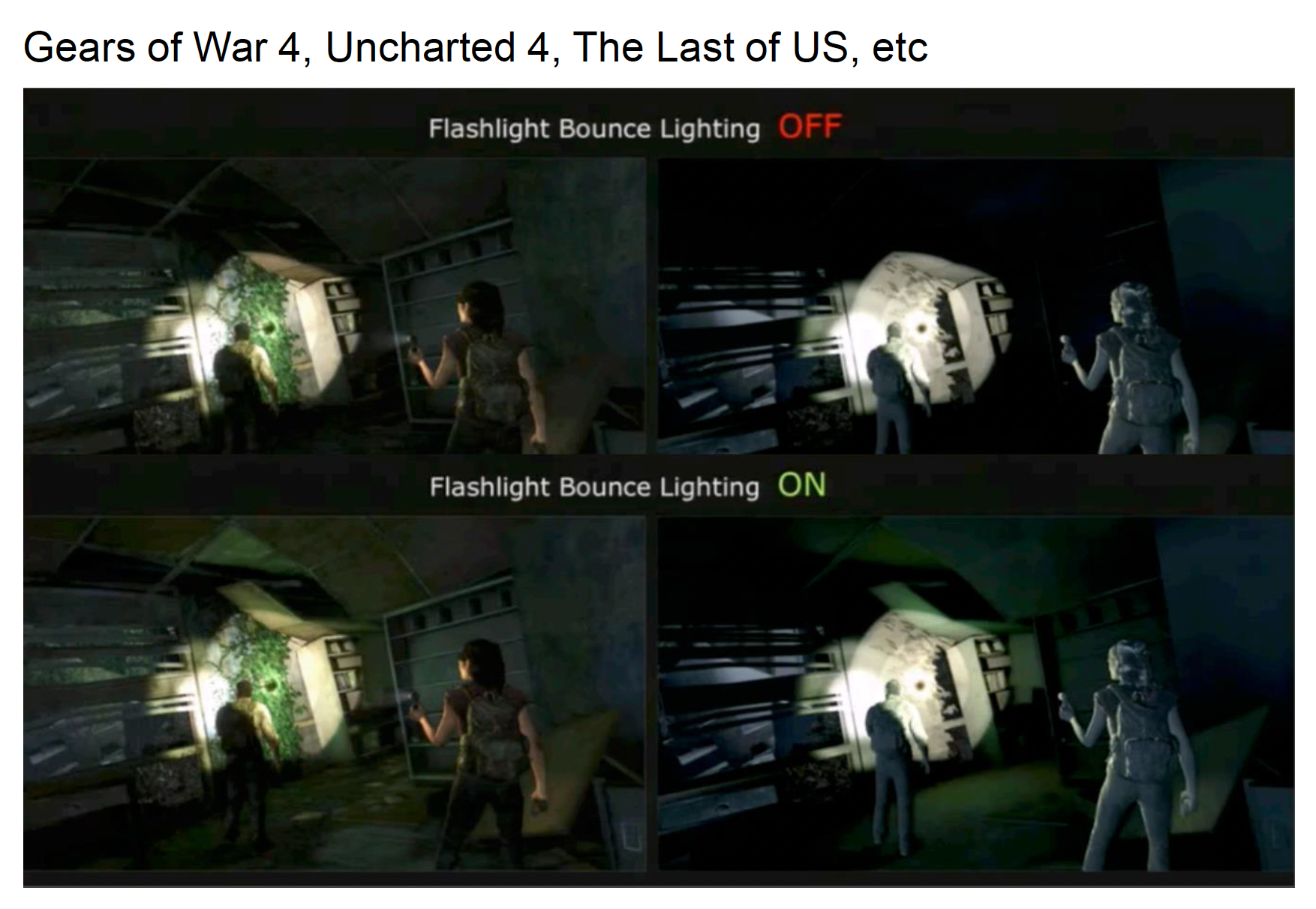

比较关闭/开启全局光照的效果，不难看出全局光照在游戏中相当重要。

Monte Carlo Integration

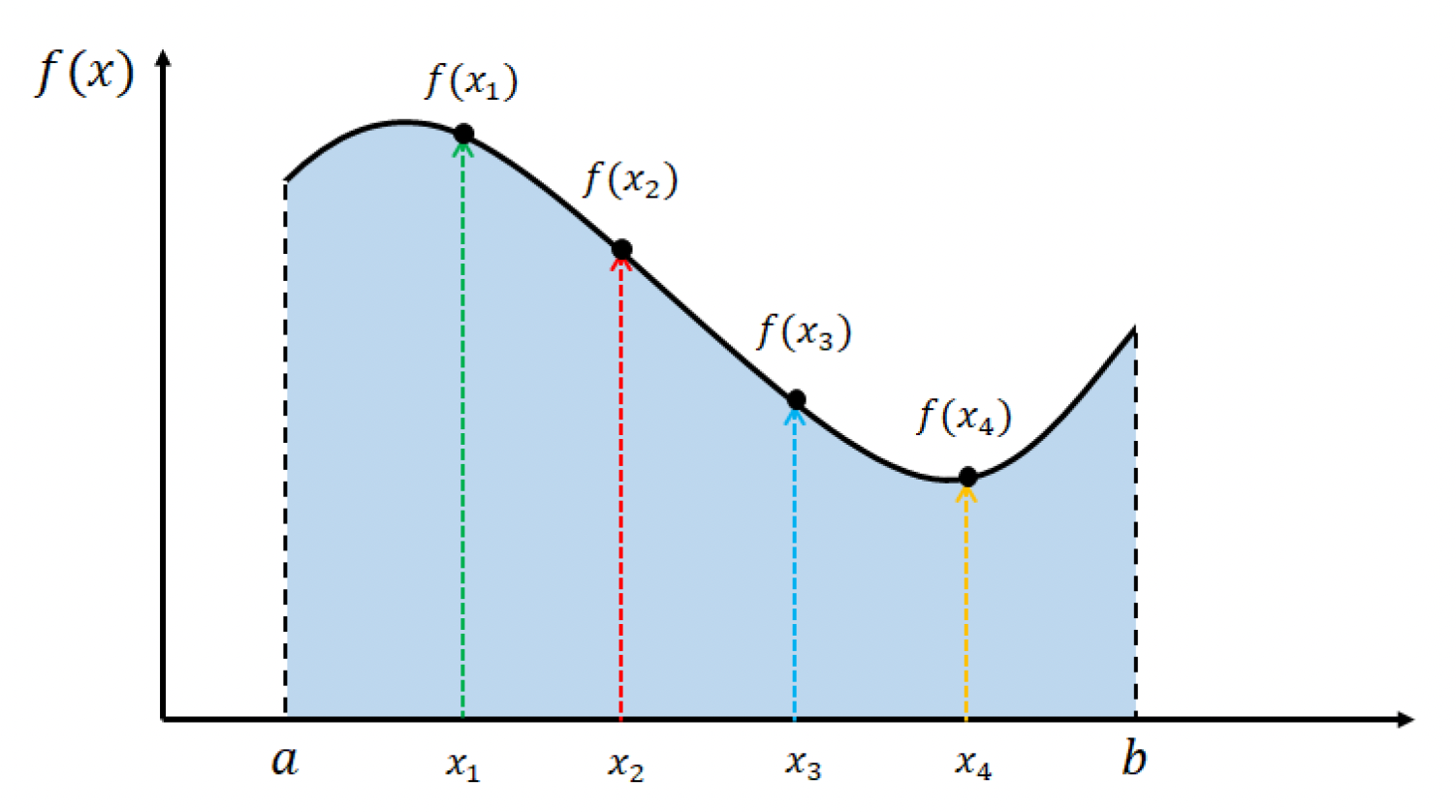

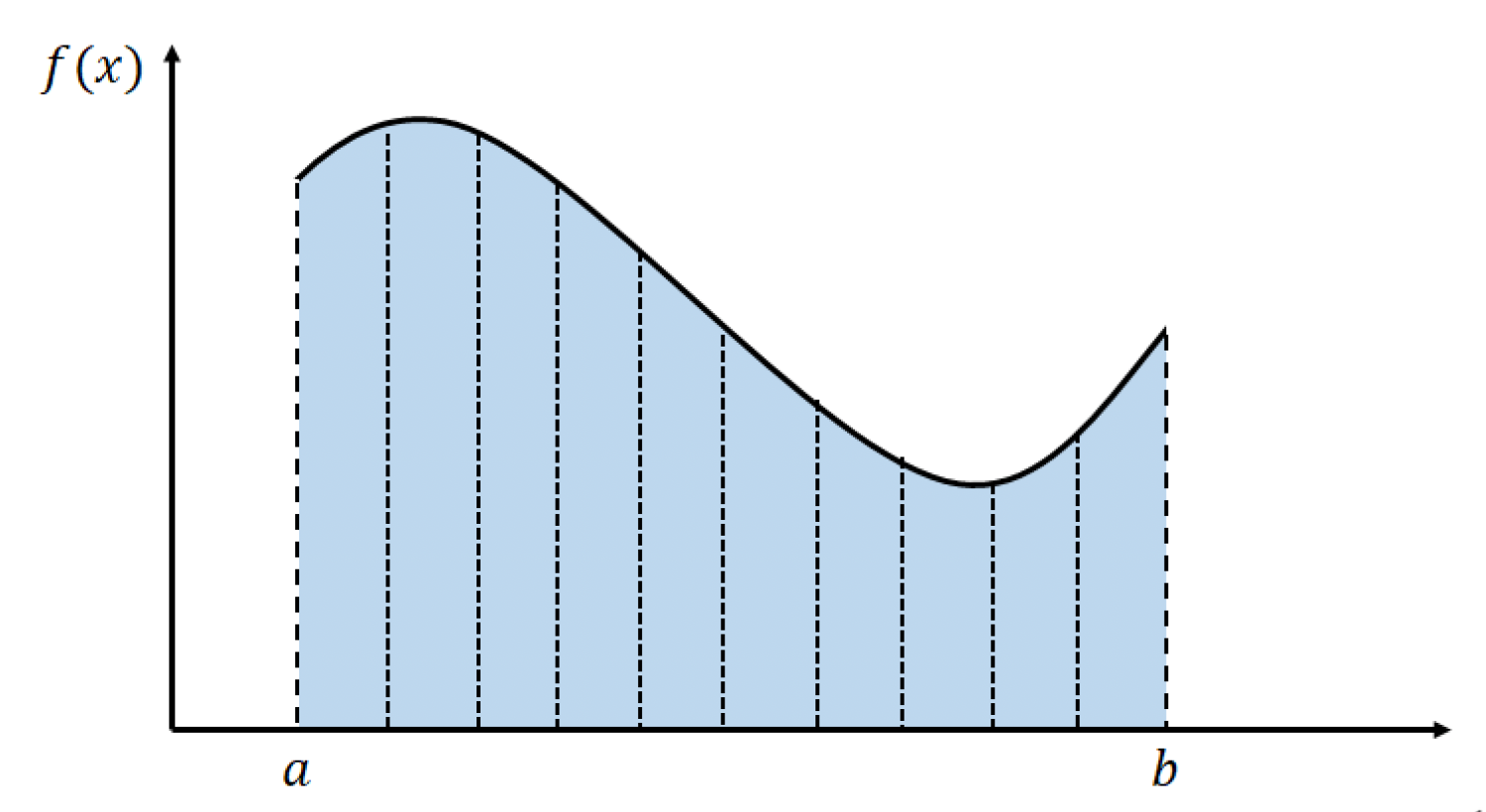

既然积分的解析解计算很复杂，那么该怎么解呢？一种常用算法是蒙特卡洛积分法(Monte Carlo integration)，取随机采样值的平均值作为积分的近似结果。

例子

可以看到，由于采样数有限，所以渲染结果中存在较多的噪点。

Sampling

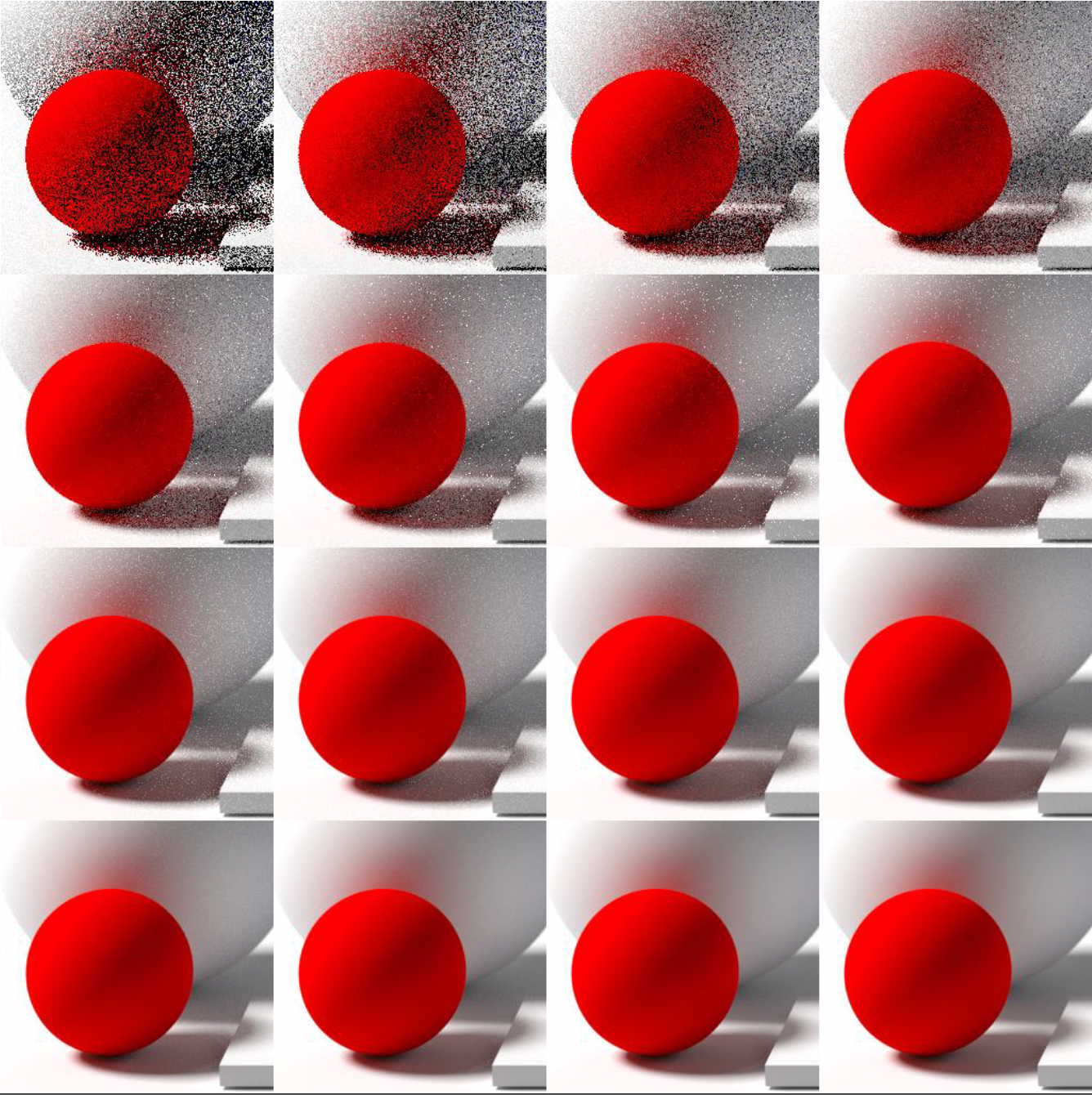

所以采样就成为了关键。随着每个像素的样本数量（SPP）增加，噪点逐渐减少。左上角显示的是每像素 1 个样本，从左到右每个方格的样本数依次翻倍。

最简单的采样方式是均匀采样(uniform sampling)。但很显然，假如信号分布不均匀，如果采样率不高，均匀采样可能就会漏掉分布集中的信号。

积分计算公式为：

\[ \begin{aligned} \int_{a}^{b} f(x) \mathrm{d}x &= \lim_{n \to \infty} \frac{1}{n} \sum_{i=1}^{n} f(x_i)(b-a) \\ &= \lim_{n \to \infty} \frac{1}{n} \sum_{i=1}^{n} \frac{f(x_i)}{\textcolor{red}{\frac{1}{b-a}}} \end{aligned} \]

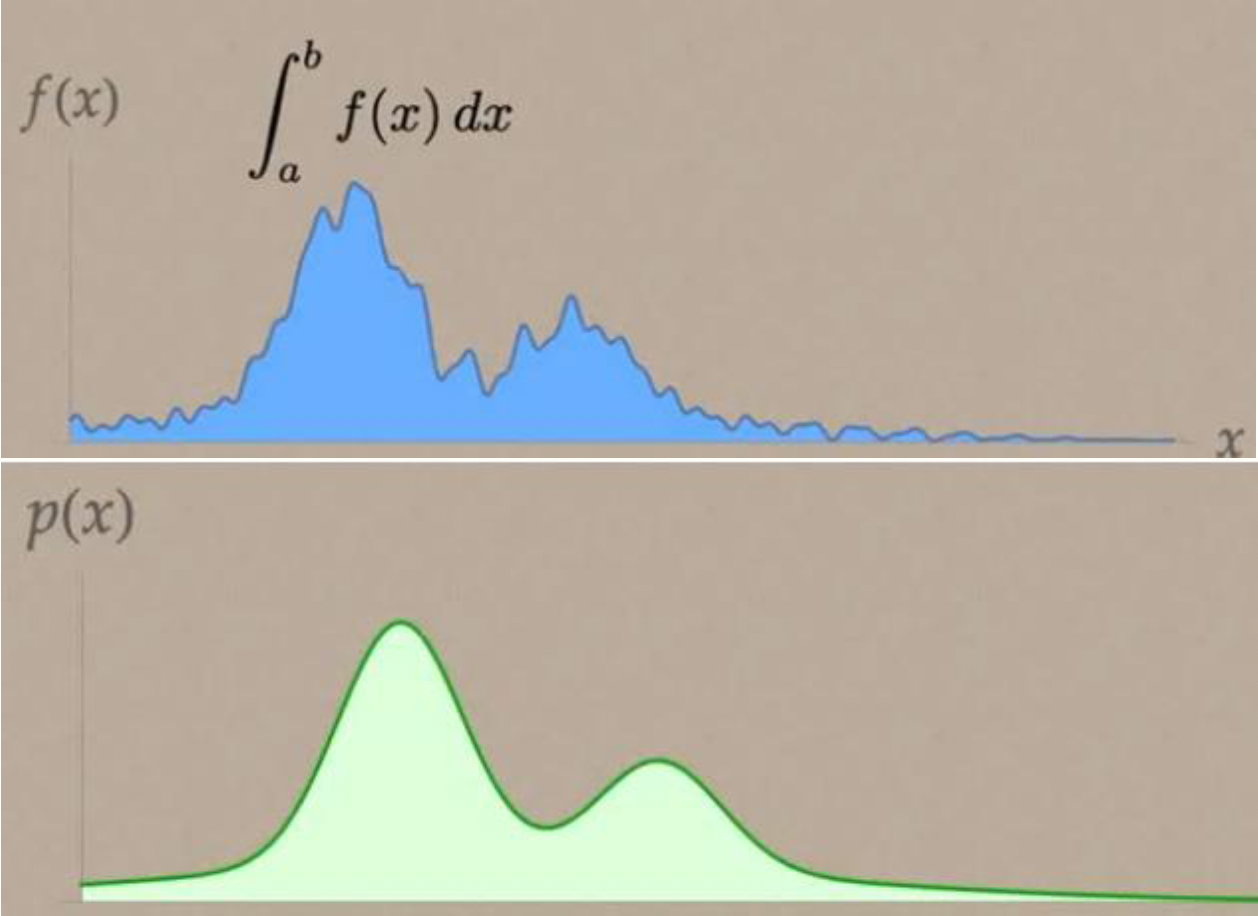

其中红色部分是概率密度函数(probability density function, PDF)，它描述了这个随机变量取特定值的相对可能性，数值越高表示被选中的可能性越大。这给我们的启示是：如果采样也按照这样的概率分布进行的话，那么少量采样点就有可能得到不错的近似结果。一般形式的公式如下：

\[ \int_a^b f(x) \mathrm{d}x \sim F_n(X) = \frac{1}{n} \sum_{k=1}^n \frac{f(X_k)}{\color{red}{PDF(X_k)}} \]

既然 PDF 可以是任意的，那么什么样的 PDF 能得到最佳采样效果呢？我们先将渲染方程表示成用蒙特卡洛积分法近似后的形式：

\[ L_{o}\left(p, \omega_{o}\right) \approx \frac{1}{N} \sum_{i=1}^{N} \frac{L_{i}\left(p, \omega_{i}\right) f_{r}\left(p, \omega_{i}, \omega_{o}\right)\left(n \cdot \omega_{i}\right)}{p\left(\omega_{i}\right)} \]

其中 \(L_{i}\left(p, \omega_{i}\right) f_{r}\left(p, \omega_{i}, \omega_{o}\right)\left(n \cdot \omega_{i}\right)\) 是被积函数，PDF 就是 \(p(\omega_i)\)。

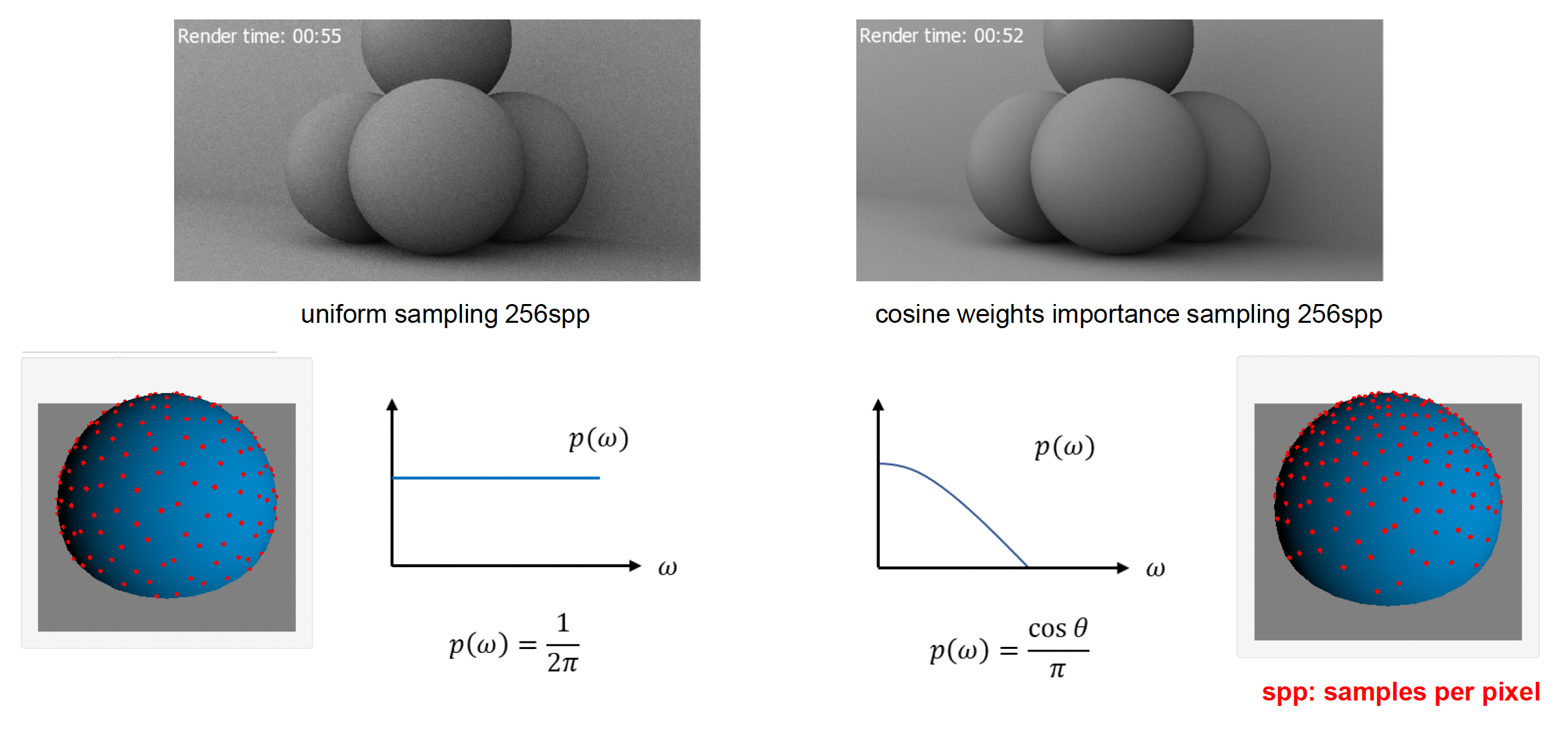

均匀采样：\(p(\omega_i) = \dfrac{1}{2\pi}\)

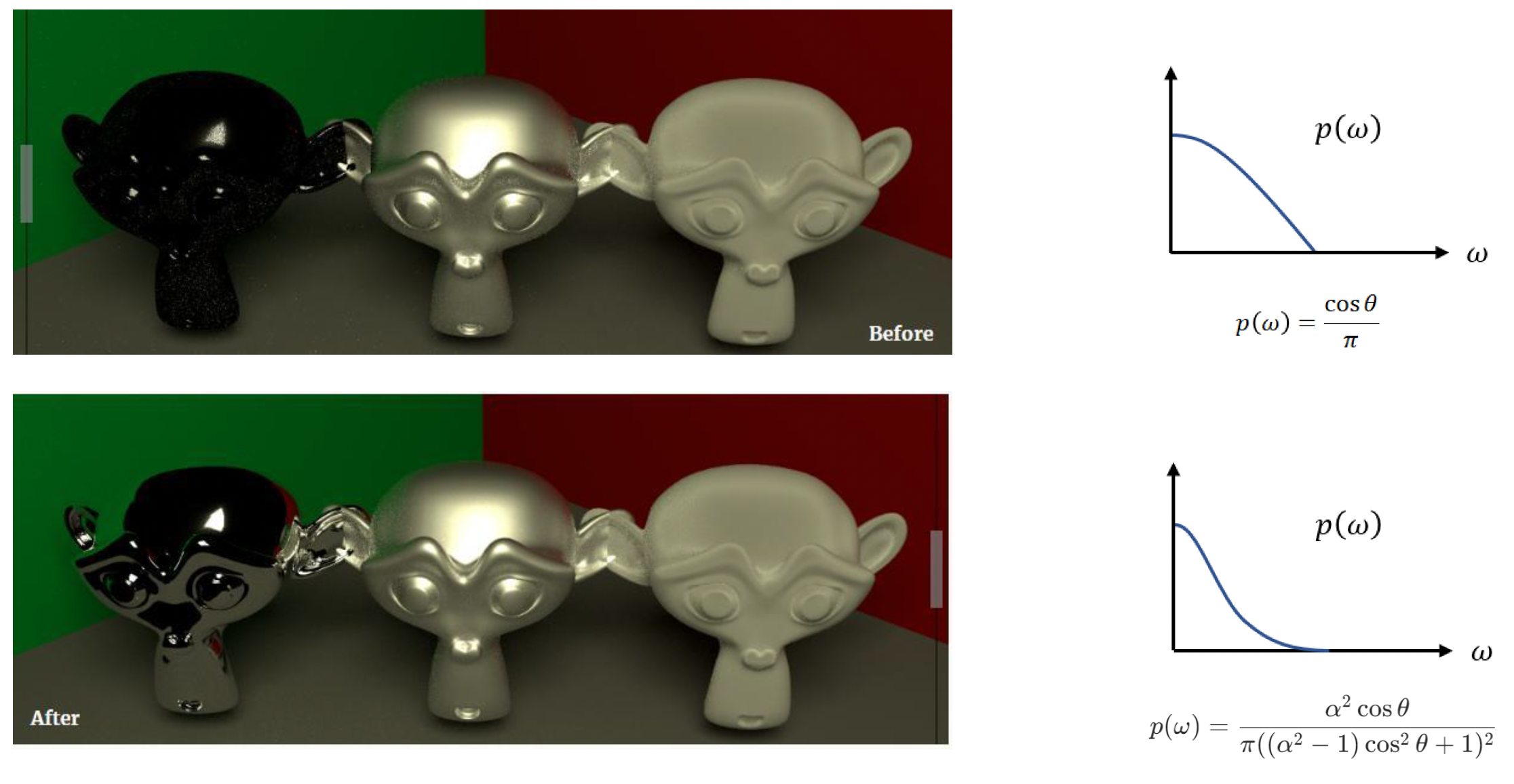

余弦加权(cosine-weighted)：\(p(\omega_i) = \dfrac{\cos \theta}{\pi}\)

显然余弦加权取得更好的效果，因此采样点的分布会根据球形特征变化，比如球顶部分采样点会更密集些
GGX：\(p(\omega_i) = \dfrac{\alpha^2 \cos \theta}{\pi((\alpha^2 - 1) \cos^2 \theta + 1)^2}\)

GGX 更适合表现高光效果

Reflective Shadow Maps (RSM)

然而，基于蒙特卡洛积分的光线追踪只能进行离线渲染，难以满足实时渲染的需求。于是有人发明了一种叫做反射阴影贴图(reflective shadow map, RSM)的方法，它要做的是将光「注入」到场景中。整体思路如下：

注：这和另一种渲染算法光子映射(photon mapping)很像。

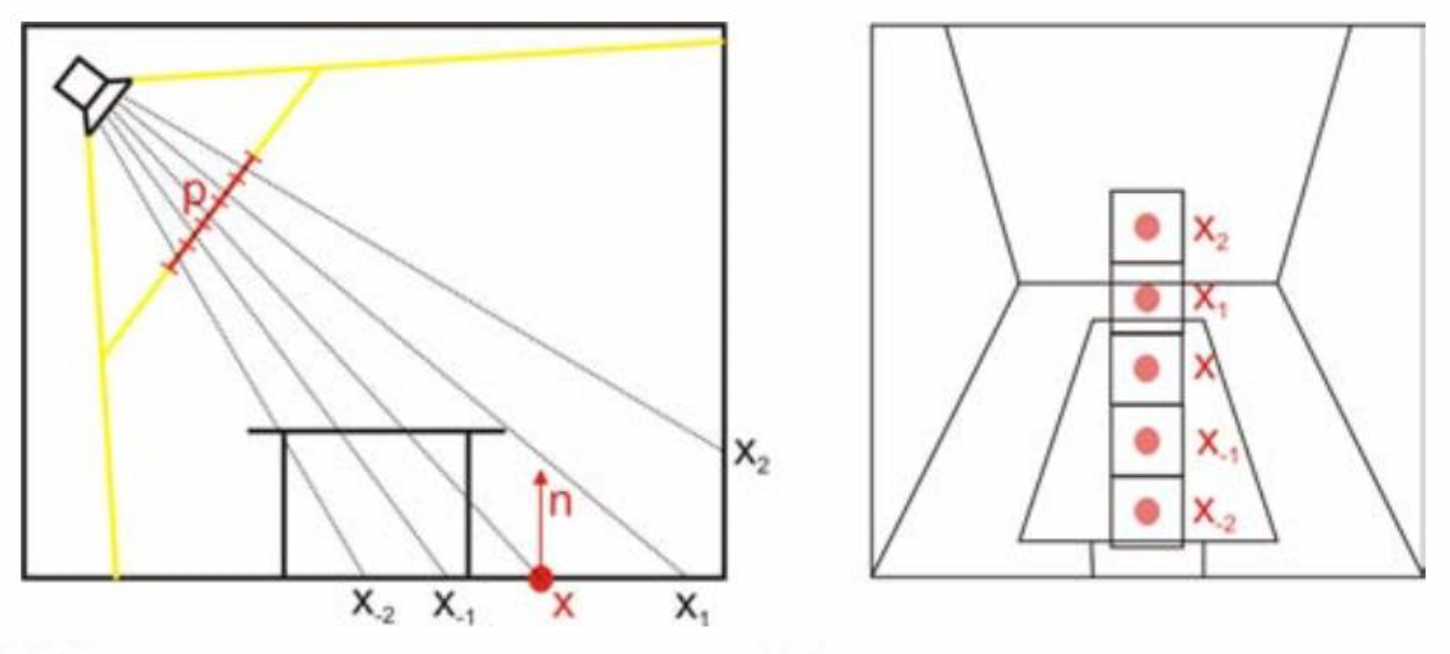

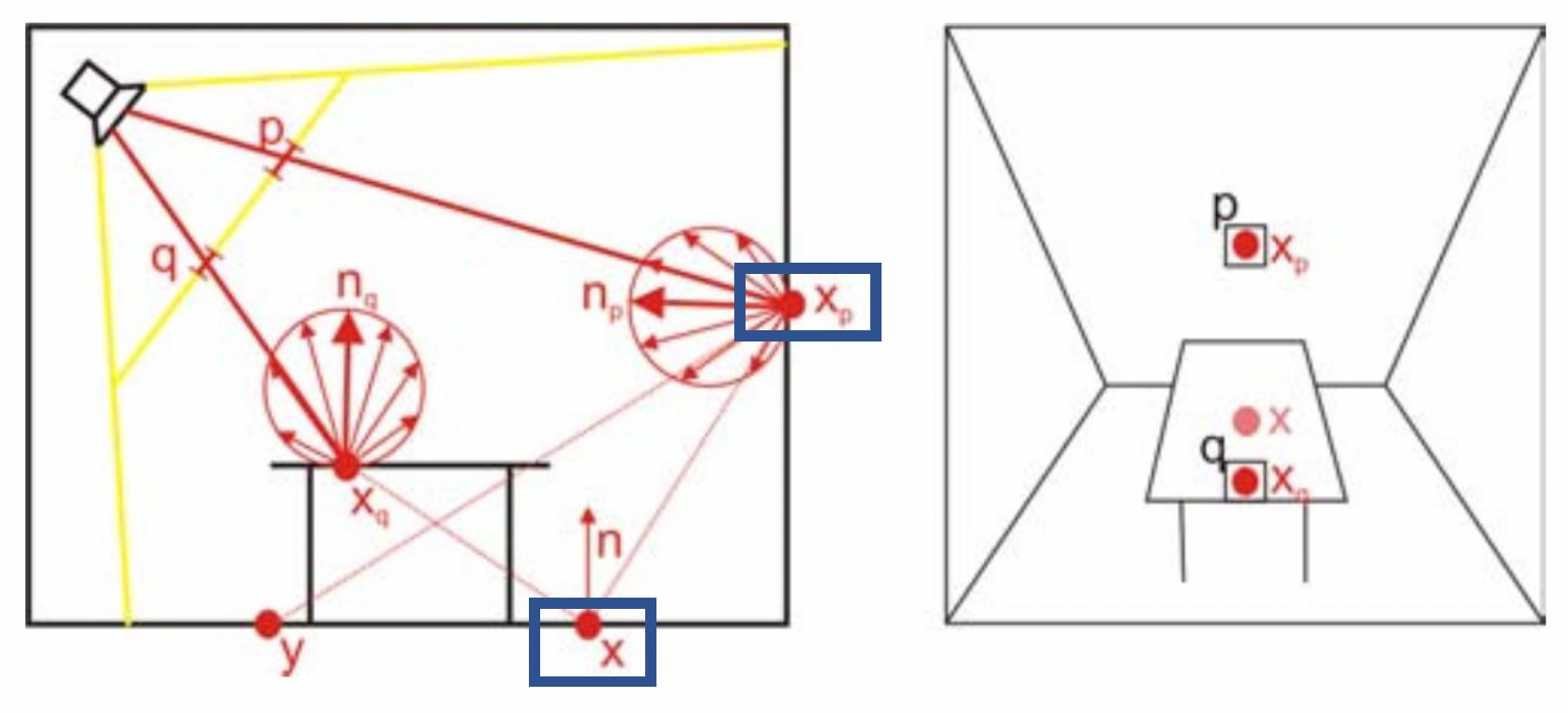

阴影贴图上的每个像素都是一个间接光源
RSM 像素 \(X_p\) 照亮位置 \(x\) 的程度：

\[ E_{p}(x, n)=\phi_{p} \frac{\max \left\{0,\left\langle n_{p} \mid x-x_{p}\right\rangle\right\} \max \left\{0,\left\langle n \mid x_{p}-x\right\rangle\right\}}{\left\|x-x_{p}\right\|^{4}} \]
表面点 \(x\) 处的间接辐照度可以通过累加所有像素光源的照明效果来近似计算（不考虑遮挡）

\[ E(x, n) = \sum_{\text{pixel } p} E_p(x, n) \]
锥体追踪(cone tracing)：收集间接光照
- 随机采样 RSM 像素

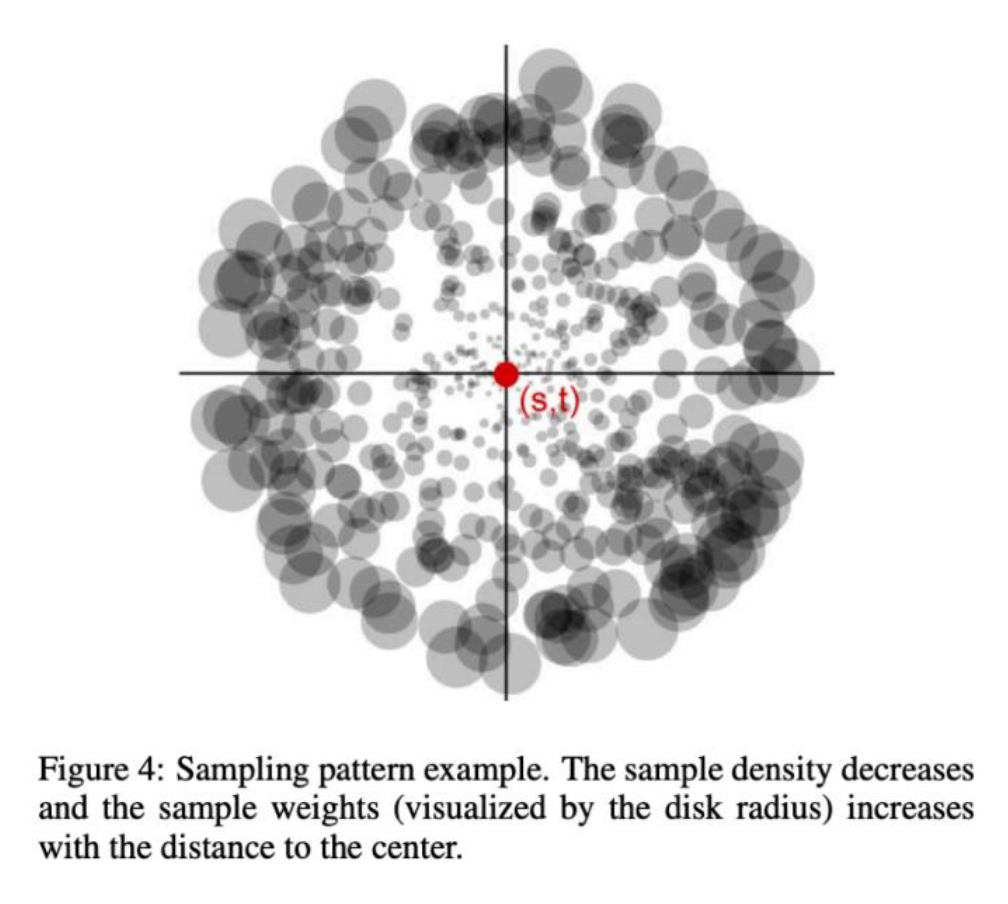

- 预先计算这样的采样模式，并在所有间接光照计算中重复使用
  - 400 个采样点足够多了
  - 使用泊松采样以获得更均匀的样本分布（后来人们发现了更好的采样方法）
使用低分辨率(low-res)的间接光照加速
- 对于完整分辨率图像中的每个像素：
  - 获取其周围的四个低分辨率的采样点
  - 通过比较法线和世界空间位置进行验证
  - 双线性插值

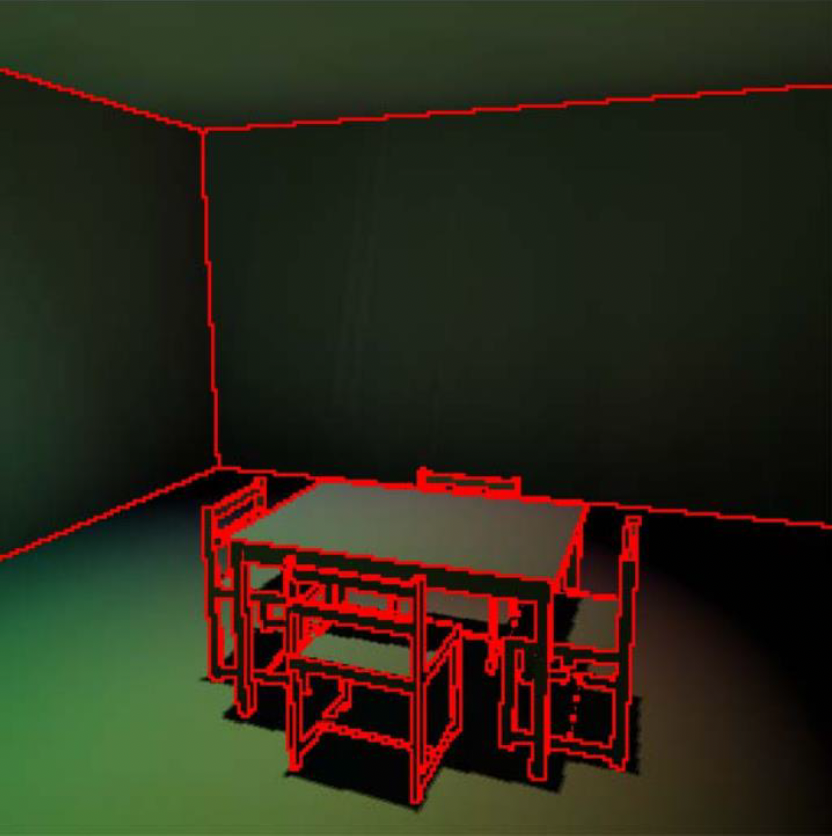

- 下图的红色像素表示对应采样点的法线差异过大的像素点，需要进行一次完整的采样

例子

一些新颖的思路

容易实现
使用 RSM 进行光子注射
mipmap 中的锥体采样
带有误差检查的低分辨率间接光照

缺点

单次弹射
不对间接光照进行可见性检查

Light Propagation Volumes (LPV)

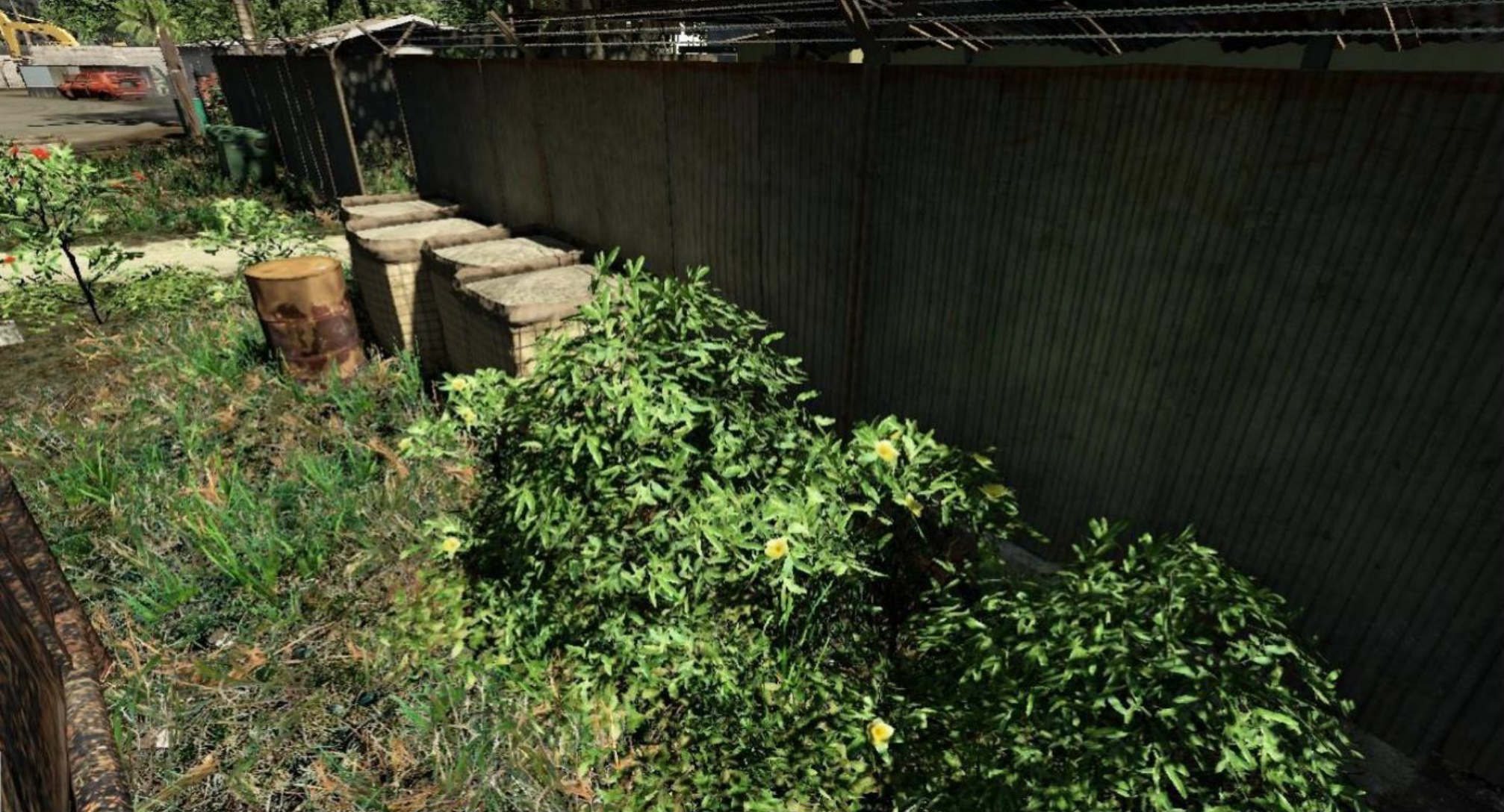

光线传播体积(light propagation volumes, LPV)技术最早引入于 CryEngine 3（2009）。

其核心思路是：使用 3D 网格将辐射从直接照亮的表面传播到其他任何地方。

执行步骤如下（其中最关键的是第三步）：

辐射点集场景表示的生成
将虚拟光源点云注入到辐射体积中
- 将场景预先细分为 3D 网格
- 针对每个网格单元，定位其内部包含的虚拟光源

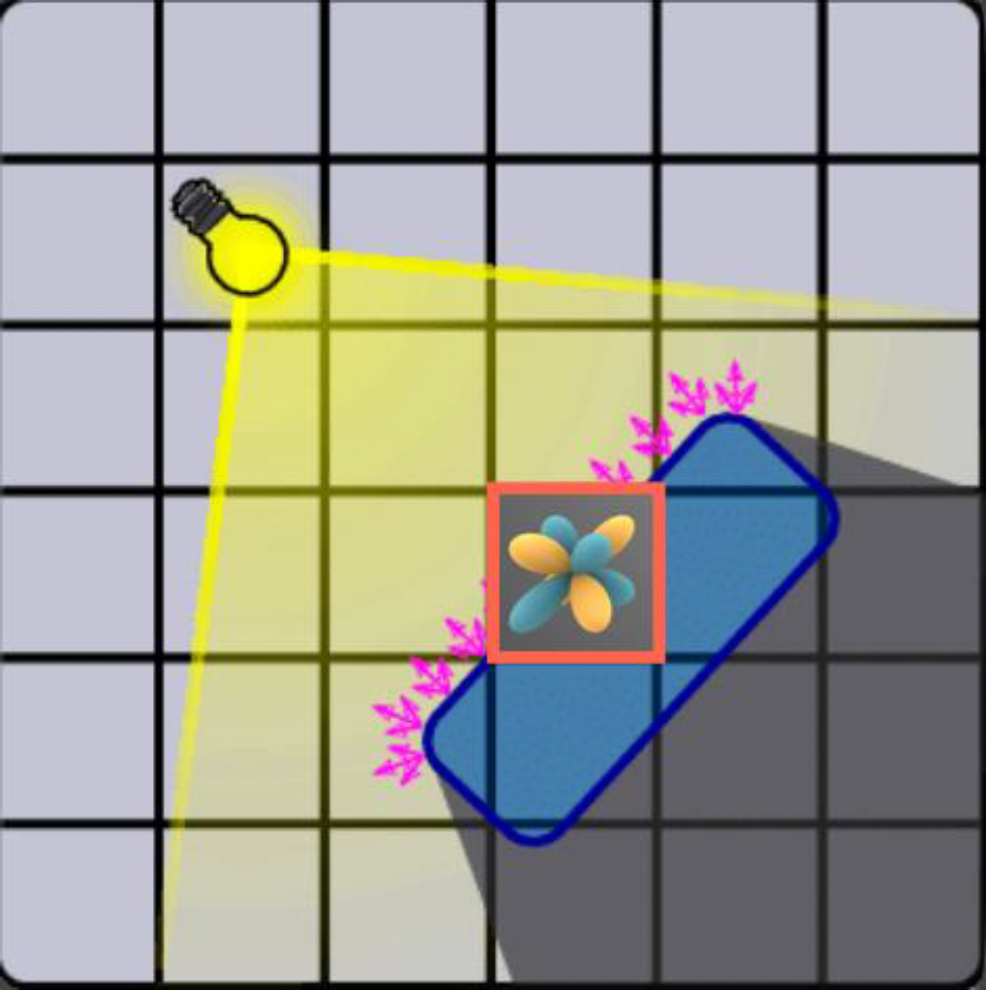

- 汇总这些光源的方向性辐射分布
- 投影至前两阶球谐函数（SH）（共 4 个系数）

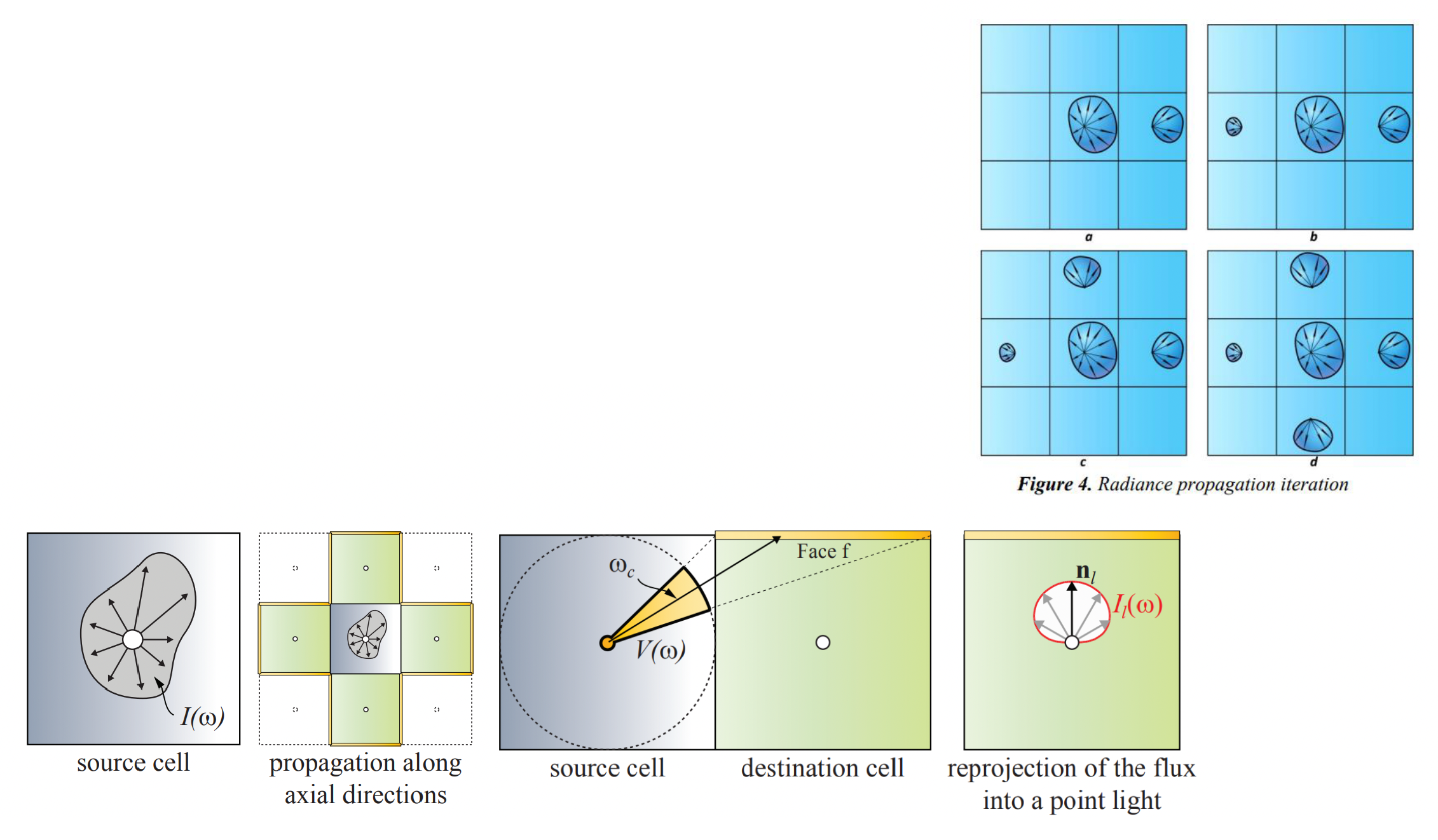

体积辐射传播(volumetric radiance propagation)
- 对于每个网格单元，收集其六个面接收到的辐射度
- 进行求和，并再次使用 SH 表示

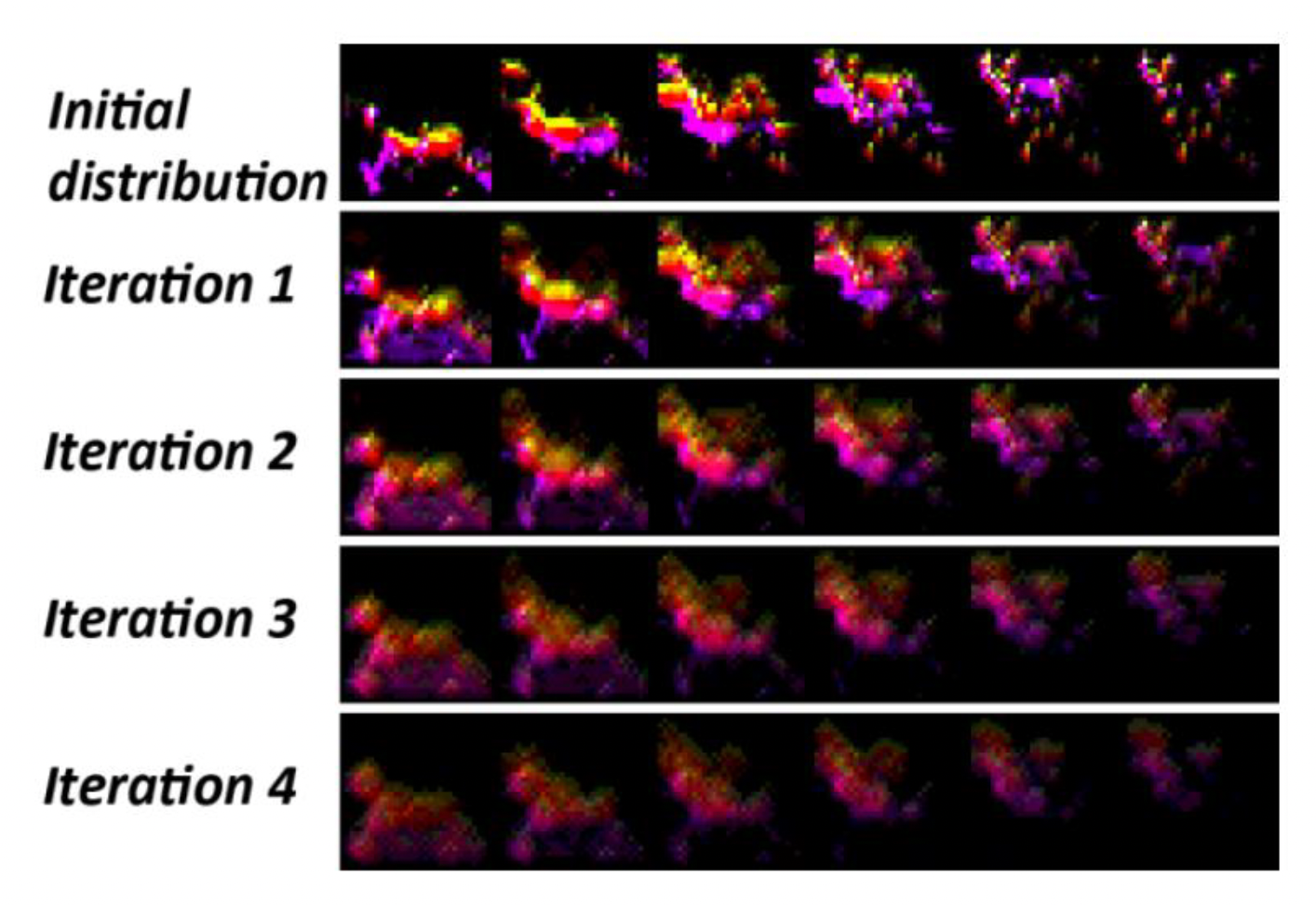

- 重复此传播过程数次，直至体积达到稳定状态
采用最终的光照传播体积进行场景照明

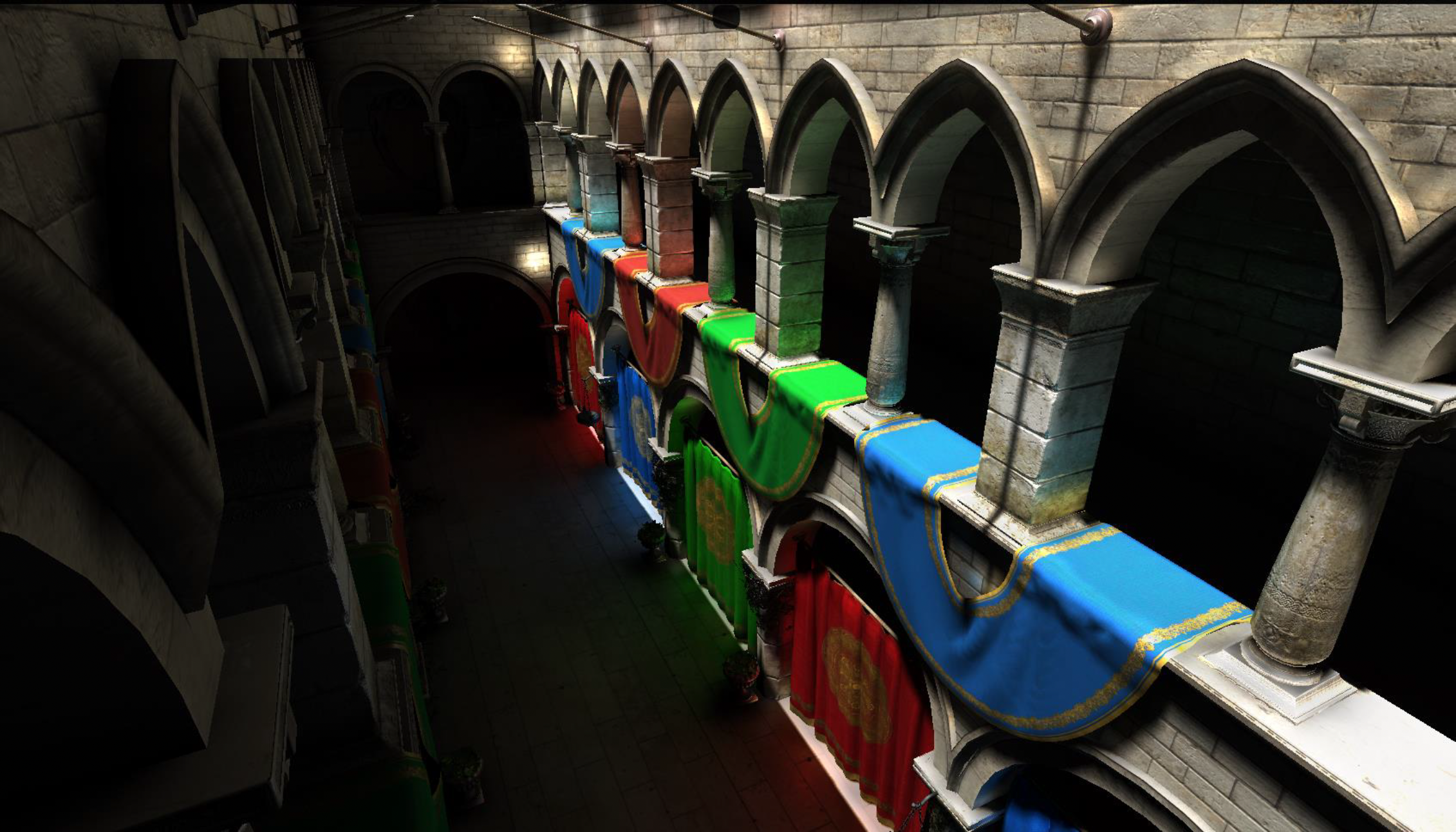

光的传播速度和范围和迭代次数有关：

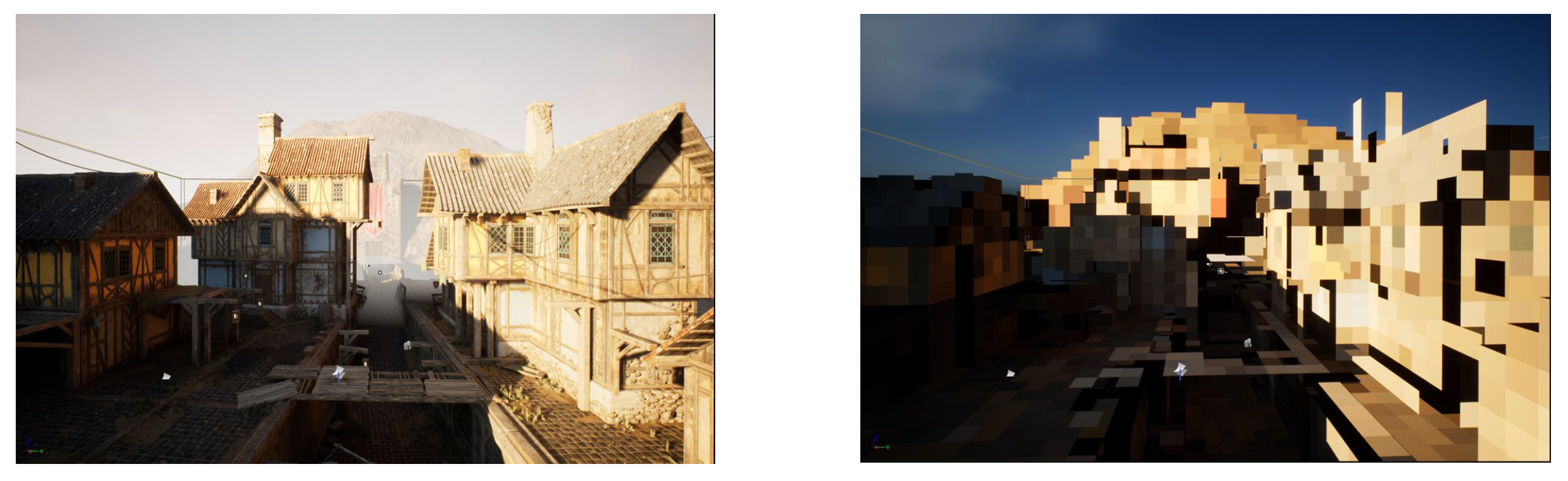

注：该方法在物理学层面可能有不太严谨的地方。

Sparse Voxel Octree for Real-time Global Illumination (SVOGI)

用于实时全局光照稀疏体素八叉树(sparse voxel octree for real-time global illumination, SVOGI)由 NVIDIA 某团队发明。以下是体素化的过程：

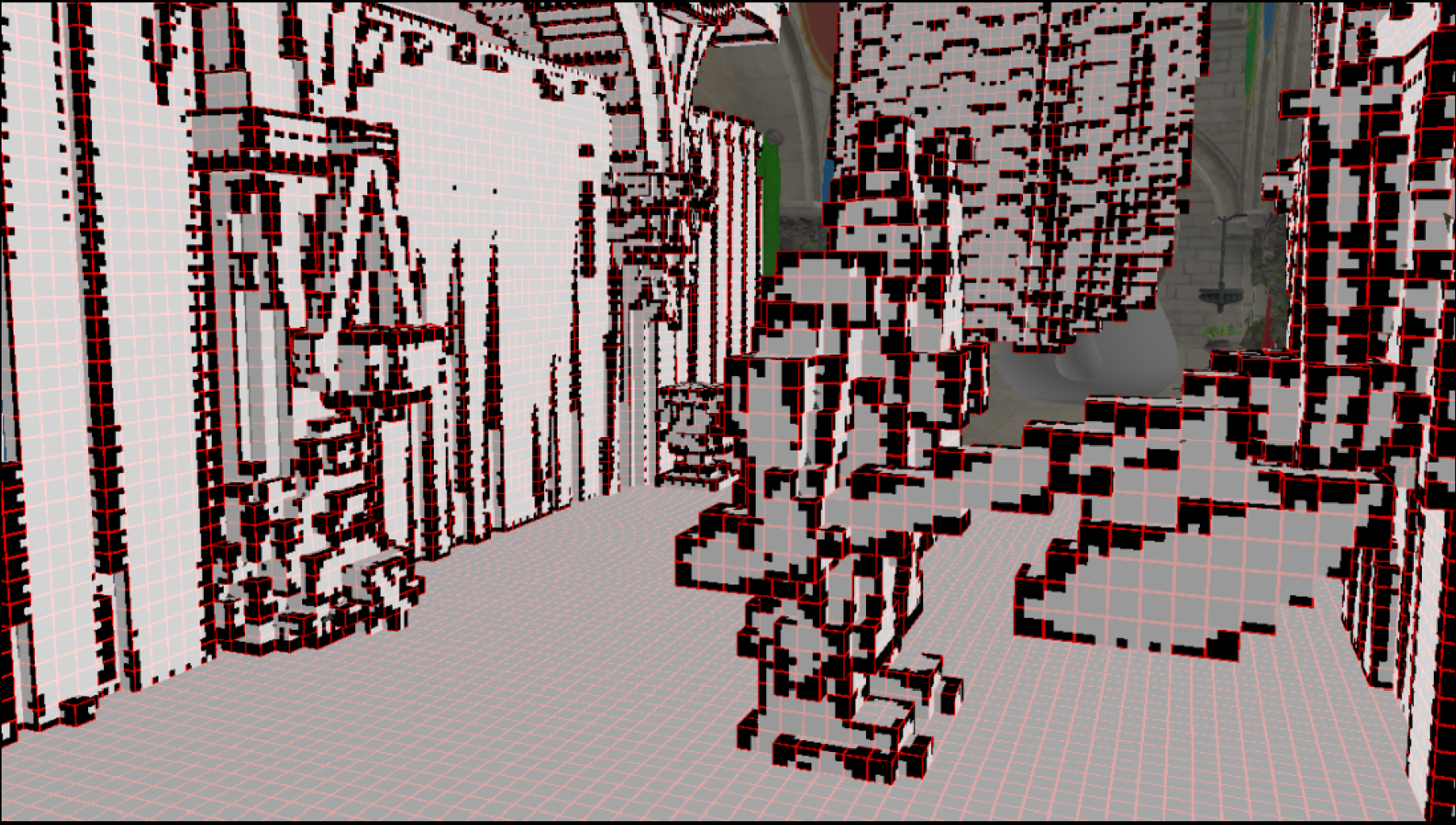

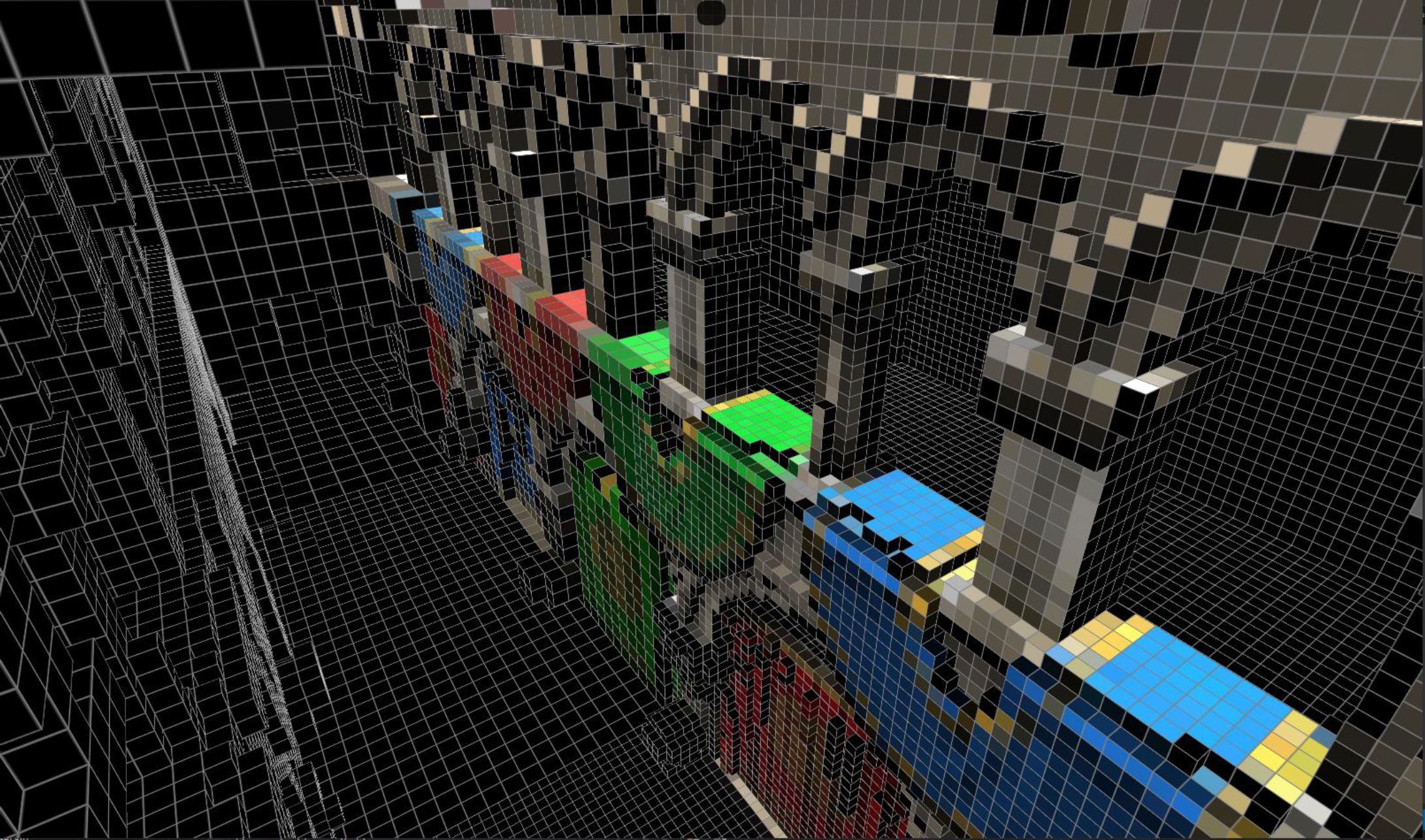

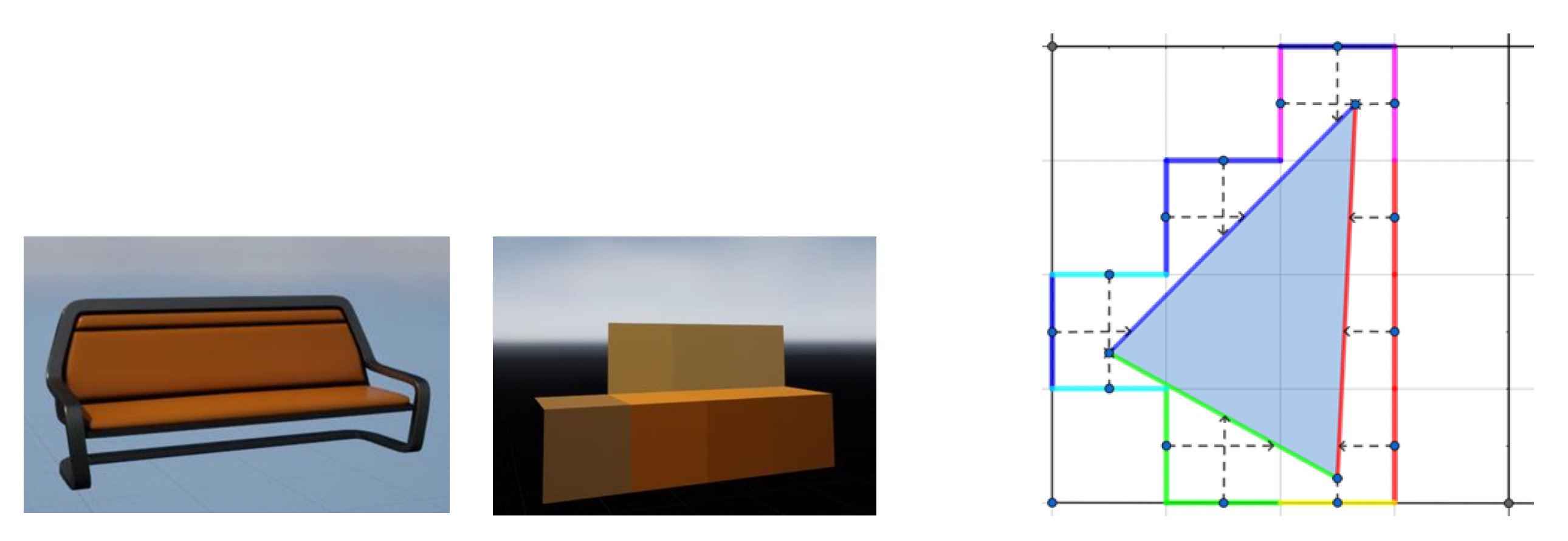

保守光栅化(conservative rasterization)：保证再薄再小的三角形也能被体素化

收集表面体素：

接下来的计算过程：

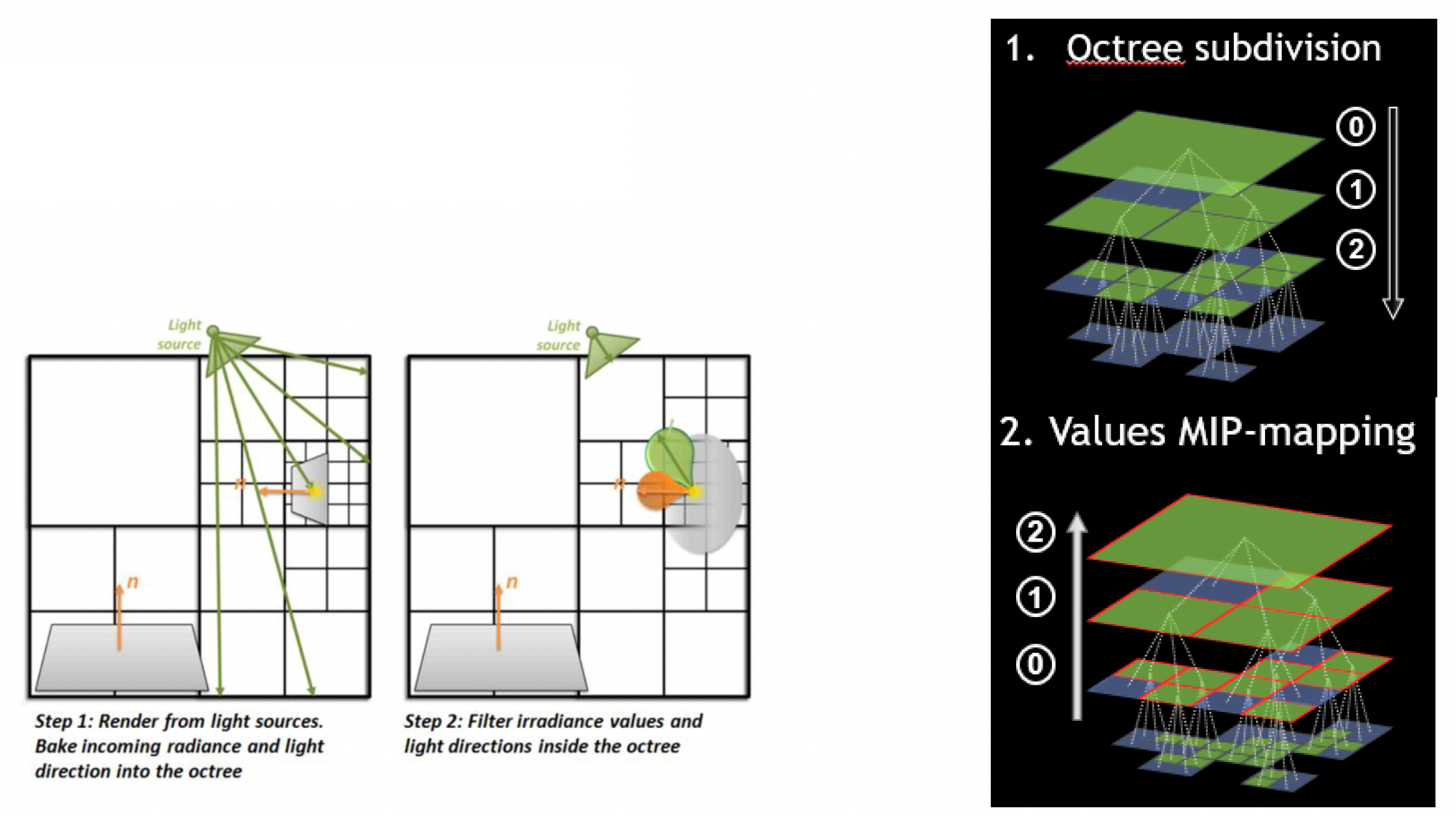

将辐照度(irradiance)注入体素中的光源
过滤八叉树内的辐照度

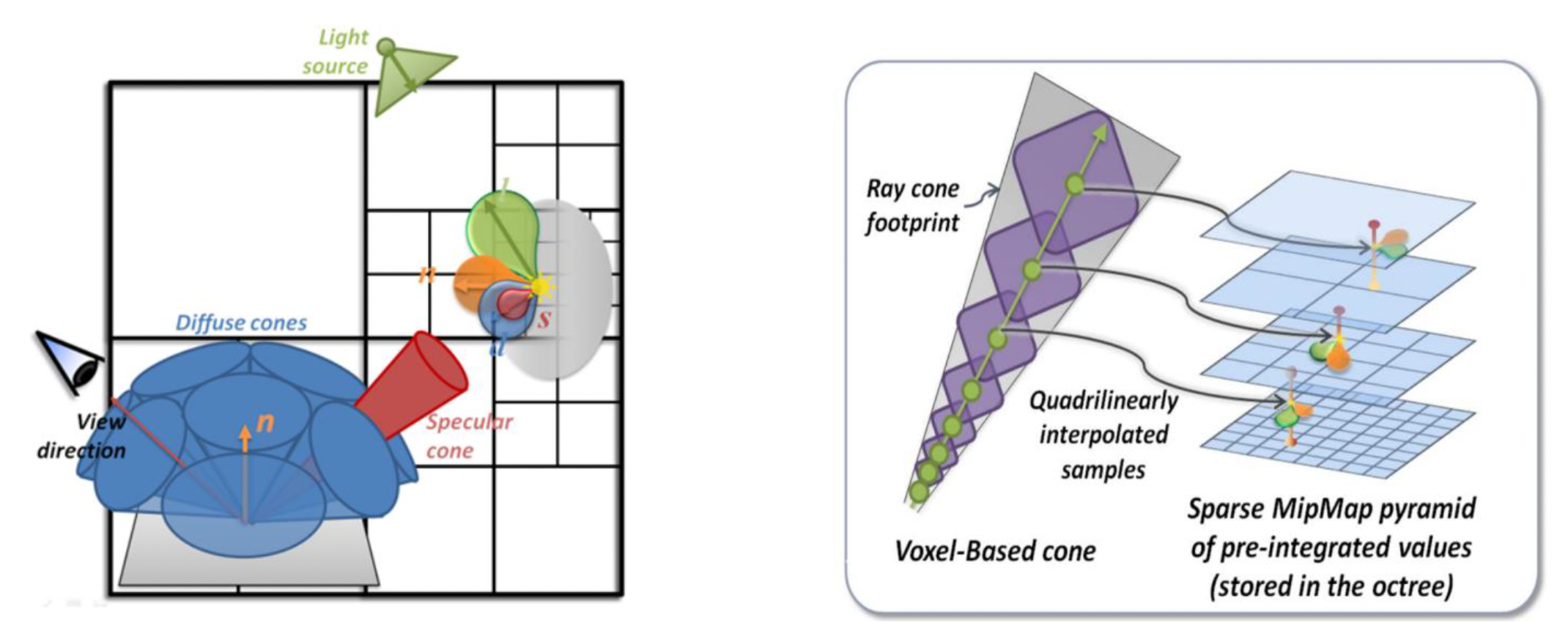

在八叉树内用锥体追踪来着色（对于来自相机的第 2 趟）：

基于漫反射 + 镜面 BRDF 发射若干锥体
根据锥体的（增长）尺寸在八叉树中进行查询

问题

数据结构过于复杂，难以在 GPU 上表达。

Voxelization Based Global Illumination (VXGI)

基于体素化的全局光照(voxelization based global illumination, VXGI)的特点：

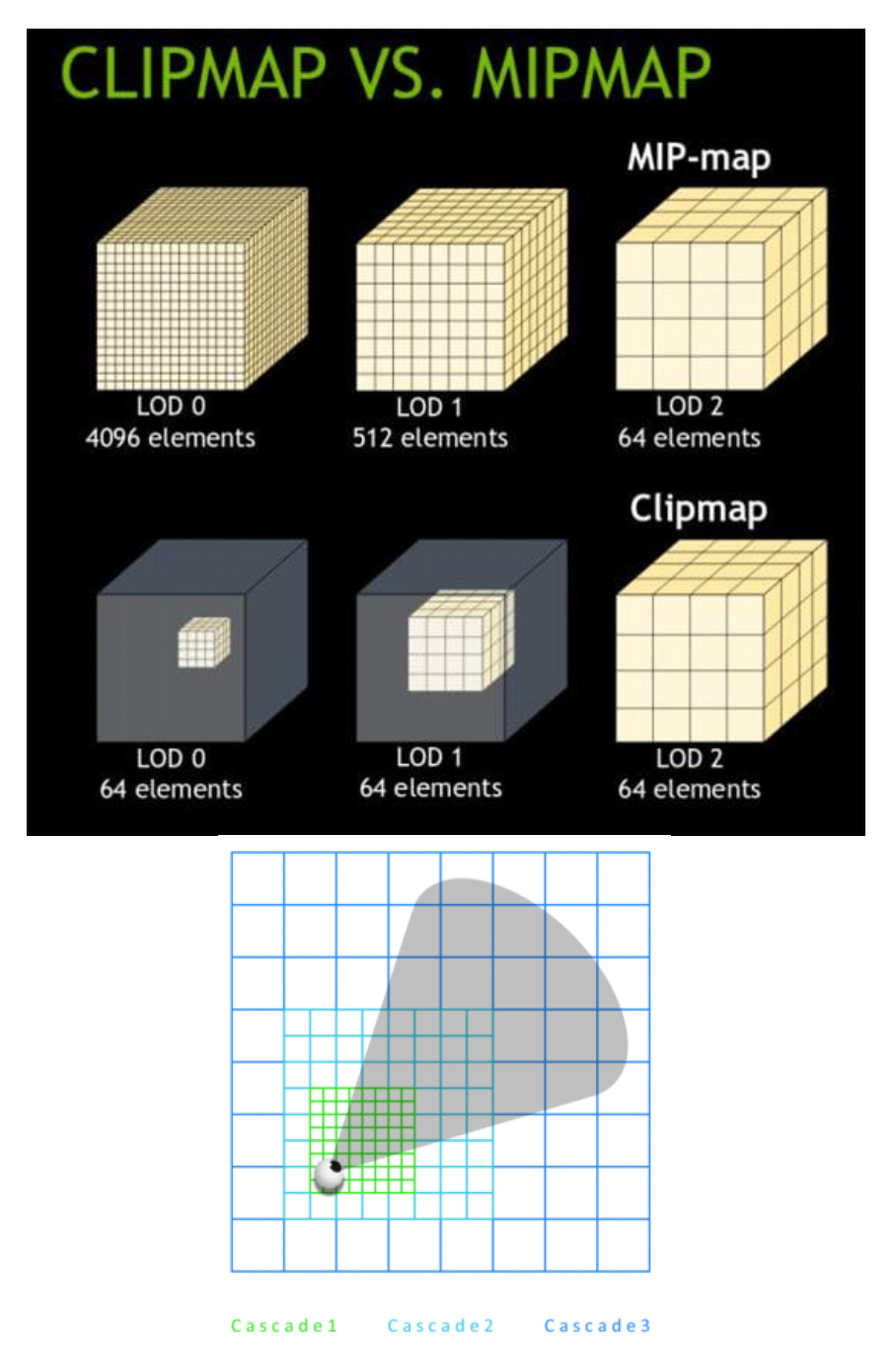

将体素数据存储在裁剪图中
- 多分辨率纹理
- 靠近中心的区域具有更高的空间分辨率
- 似乎自然地适用于锥体追踪需求
构建裁剪图比 SVO 更简单
- 无需节点、指针等，由硬件处理
- 从剪辑映射读取更为便捷

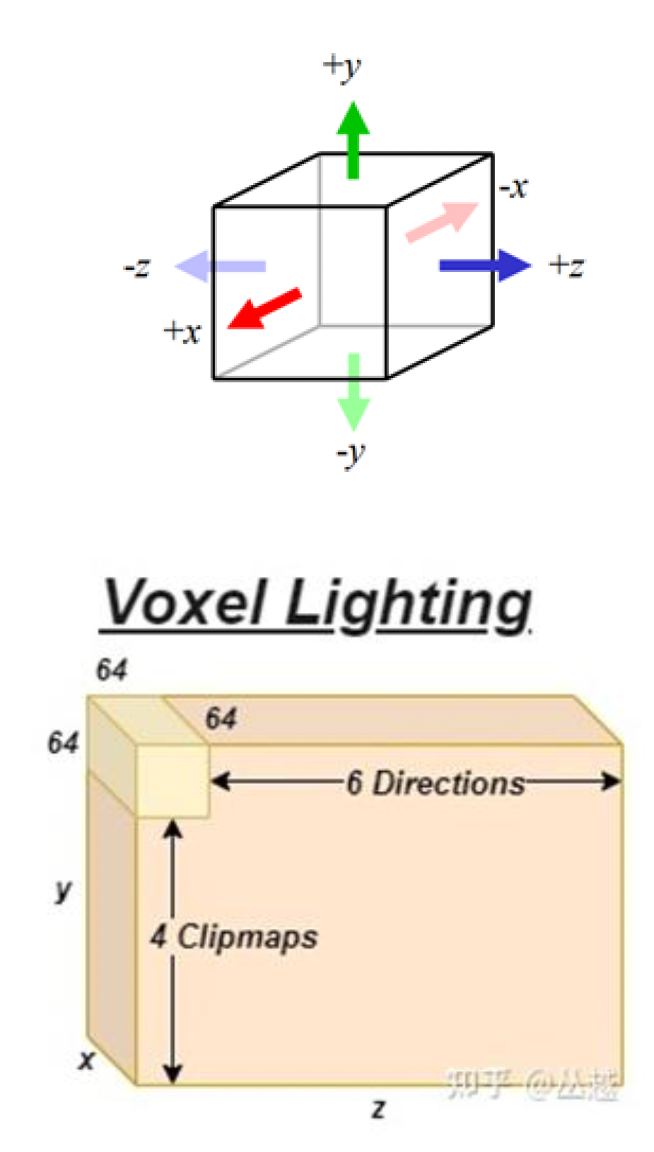

裁剪图尺寸为 (64~256)³，包含 3~5 级细节层次
- 每个体素占用 16~32 字节 => 需要 12 MB~2.5 GB的显存

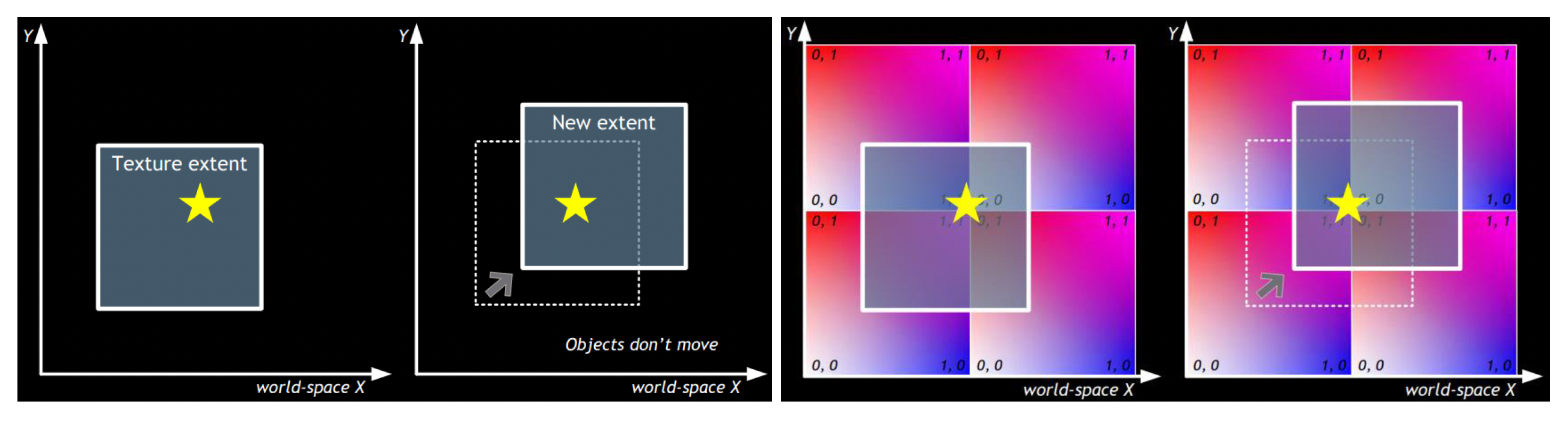

由于相机可能随时会动，所以体素会不断更新。为应对这一问题，我们采用环形寻址方法。

空间中的固定点始终映射到裁剪图中的同一地址
背景显示纹理地址：frac(worldPos.xy / clipmapSize.xy)

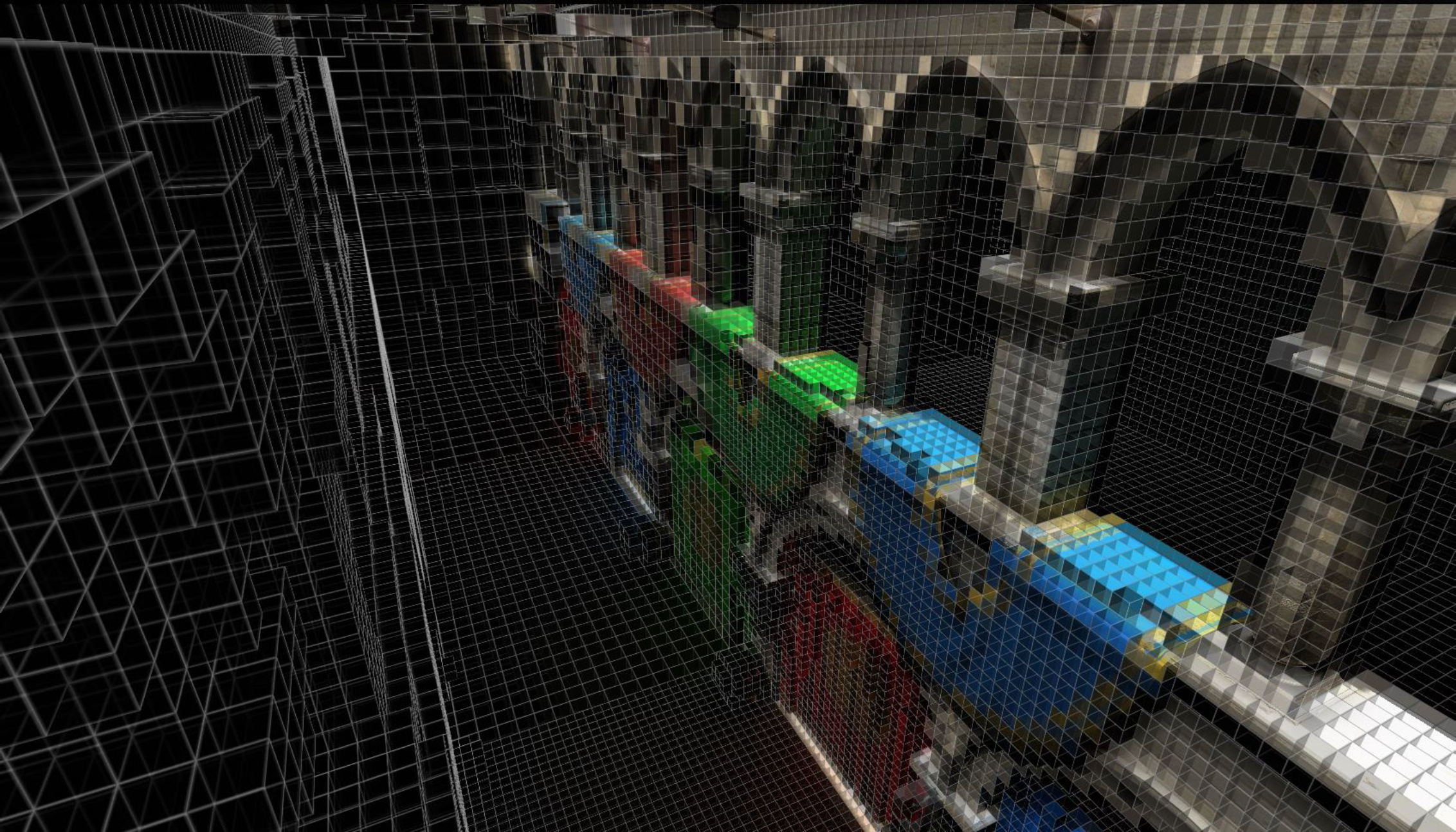

例子

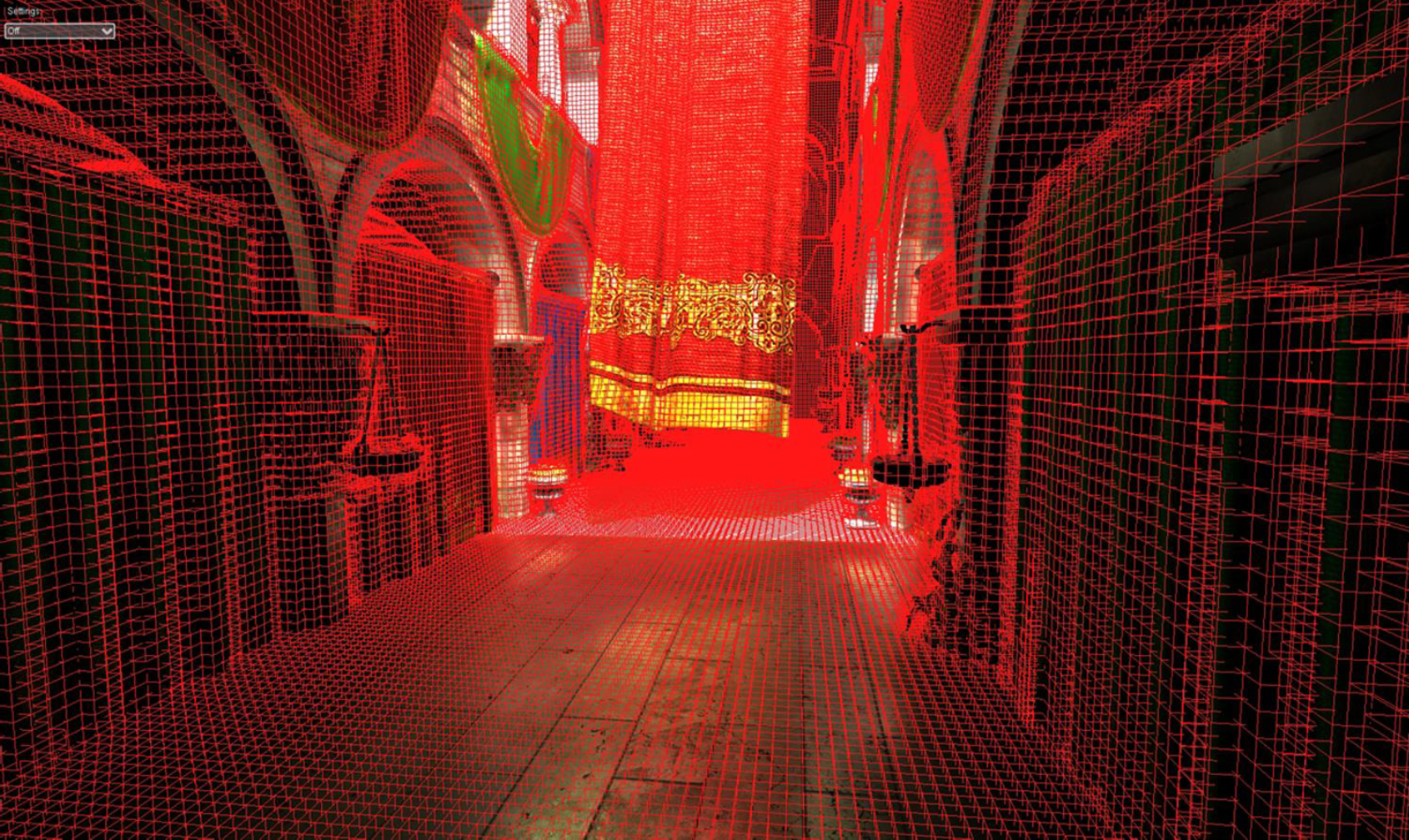

每个体素都是有一个不透明度的，所以光有可能会透过体素穿出。

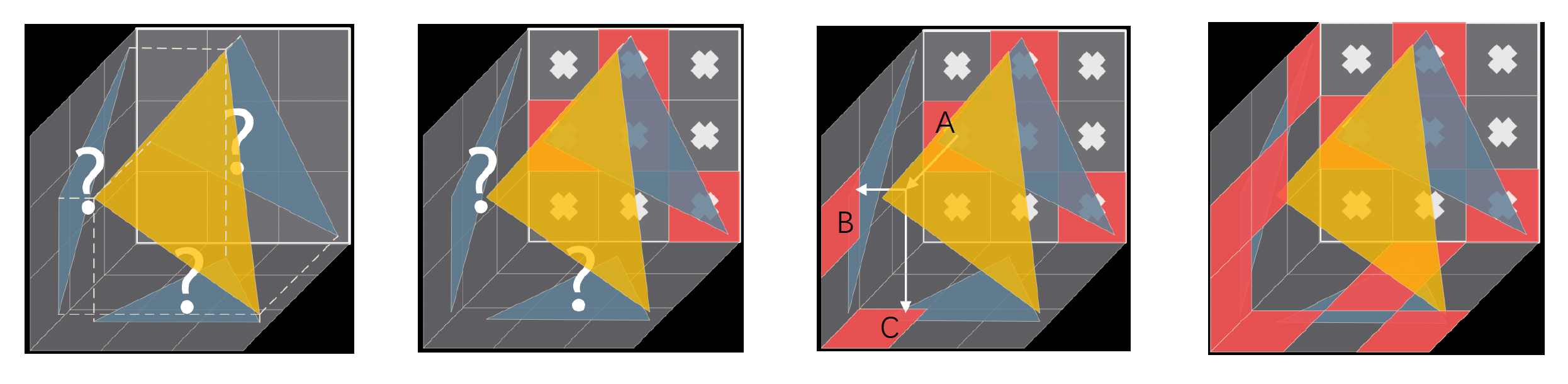

存在一个三角形与一个体素

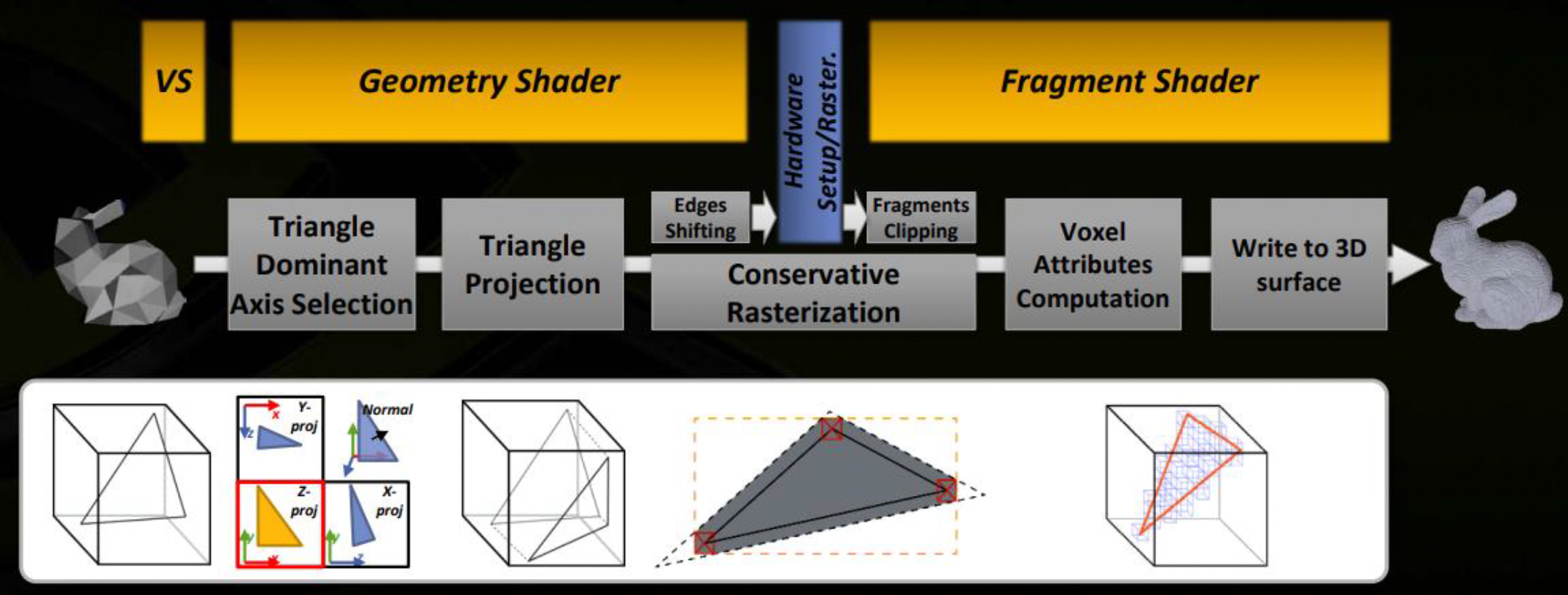

选择能产生最大投影面积的投影平面
使用 MSAA 技术对三角形进行光栅化，为每个像素计算覆盖掩码
获取 MSAA 采样点并将其重投影至其他平面
对所有被覆盖的采样点重复此过程
通过模糊所有重投影采样点来增厚处理结果

不透明度 = 覆盖的 MSAA 采样数 / MSAA 分辨率²

直接覆盖的结果

光线注入

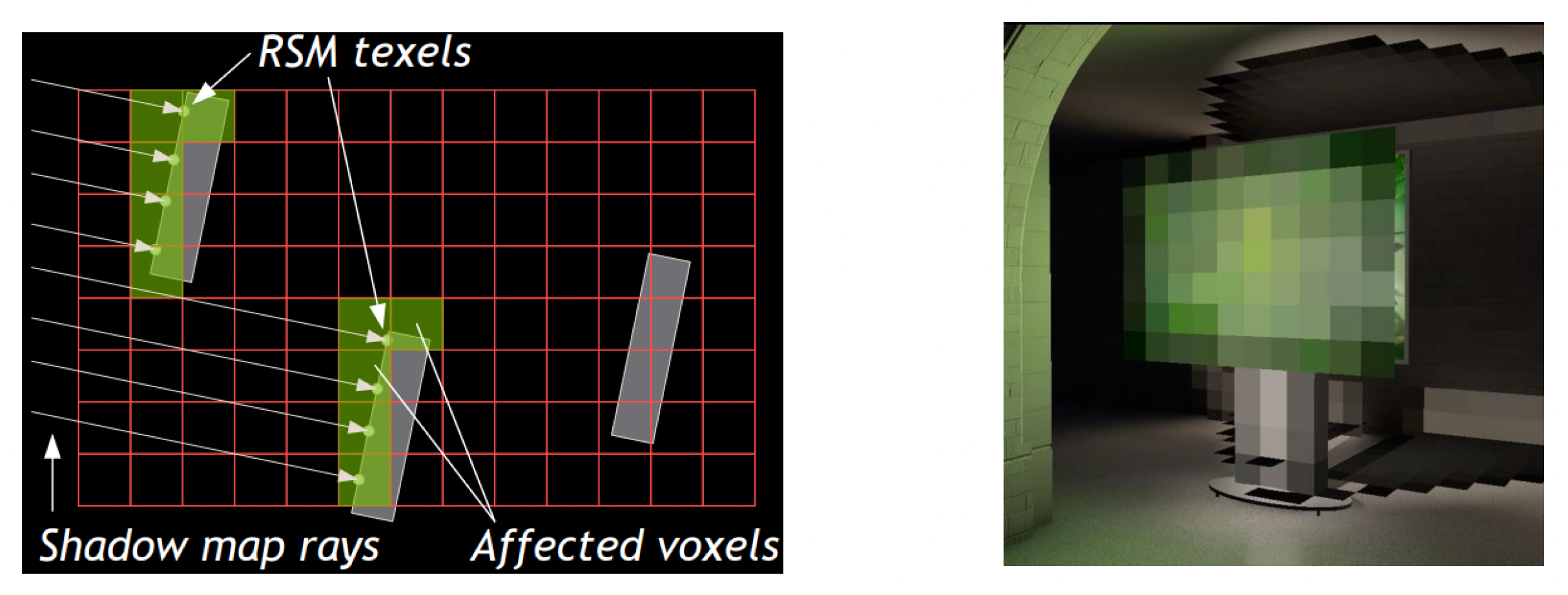

计算包含被直接光照亮的表面的体素的辐射度
从 RSM 中获取信息

例子

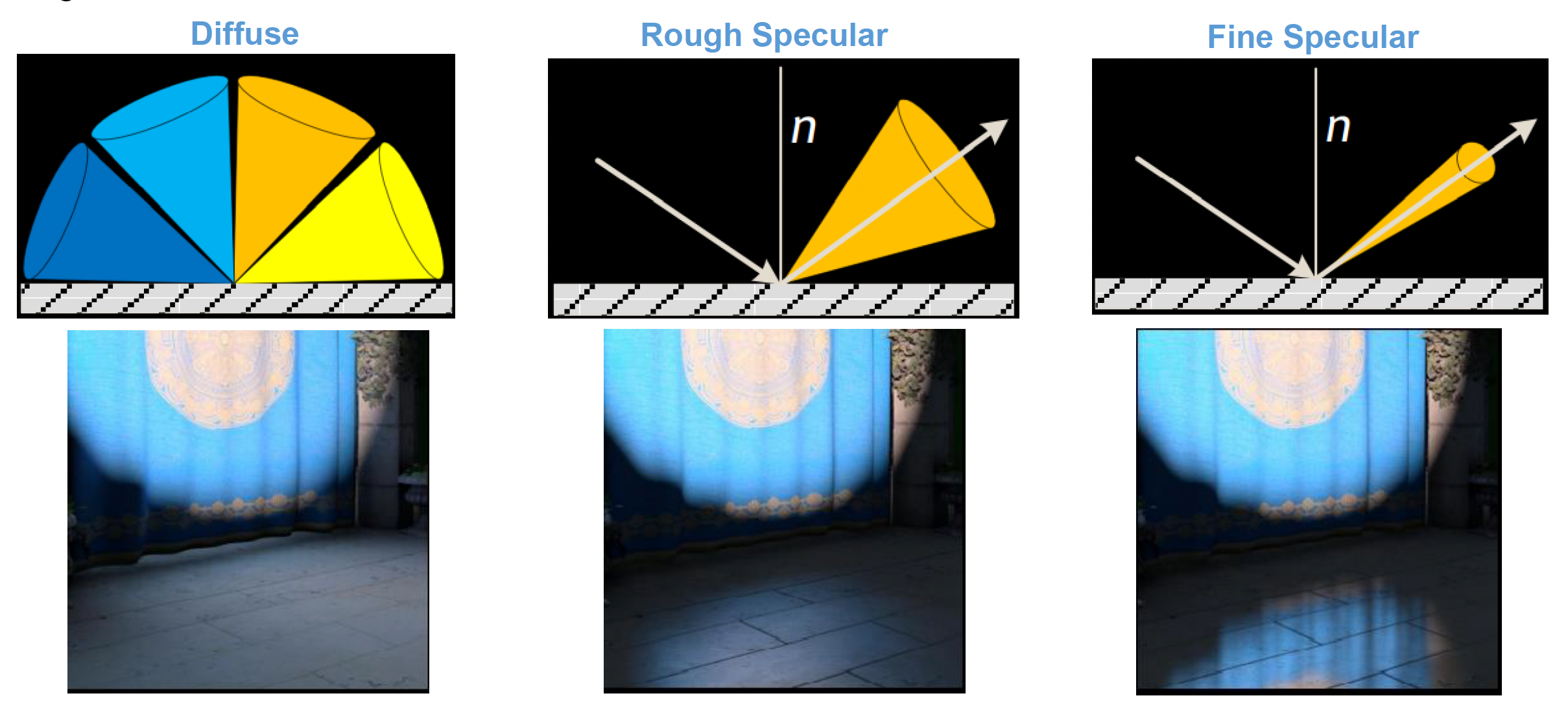

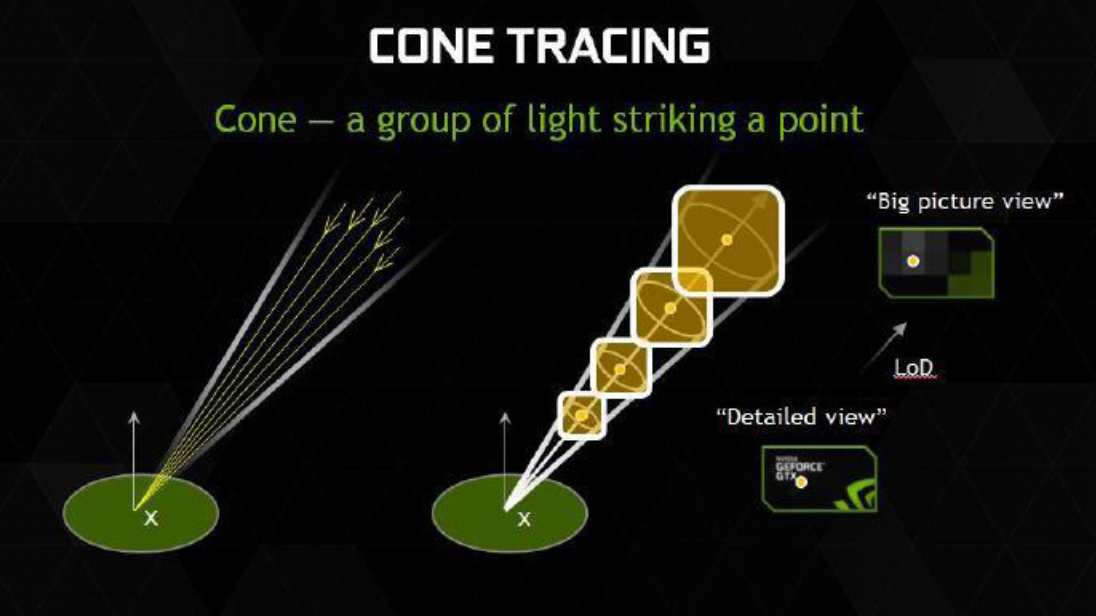

使用锥体追踪来着色（基于 BRDF 生成不同锥体）：

沿路径累积体素辐射度与不透明度：

\[ \begin{aligned} C_{\mathrm{dst}} & \leftarrow C_{\mathrm{dst}}+\left(1-\alpha_{\mathrm{dst}}\right) C_{\mathrm{src}} \\ \alpha_{\mathrm{dst}} & \leftarrow \alpha_{\mathrm{dst}}+\left(1-\alpha_{\mathrm{dst}}\right) \alpha_{\mathrm{src}} \end{aligned} \]

例子

问题

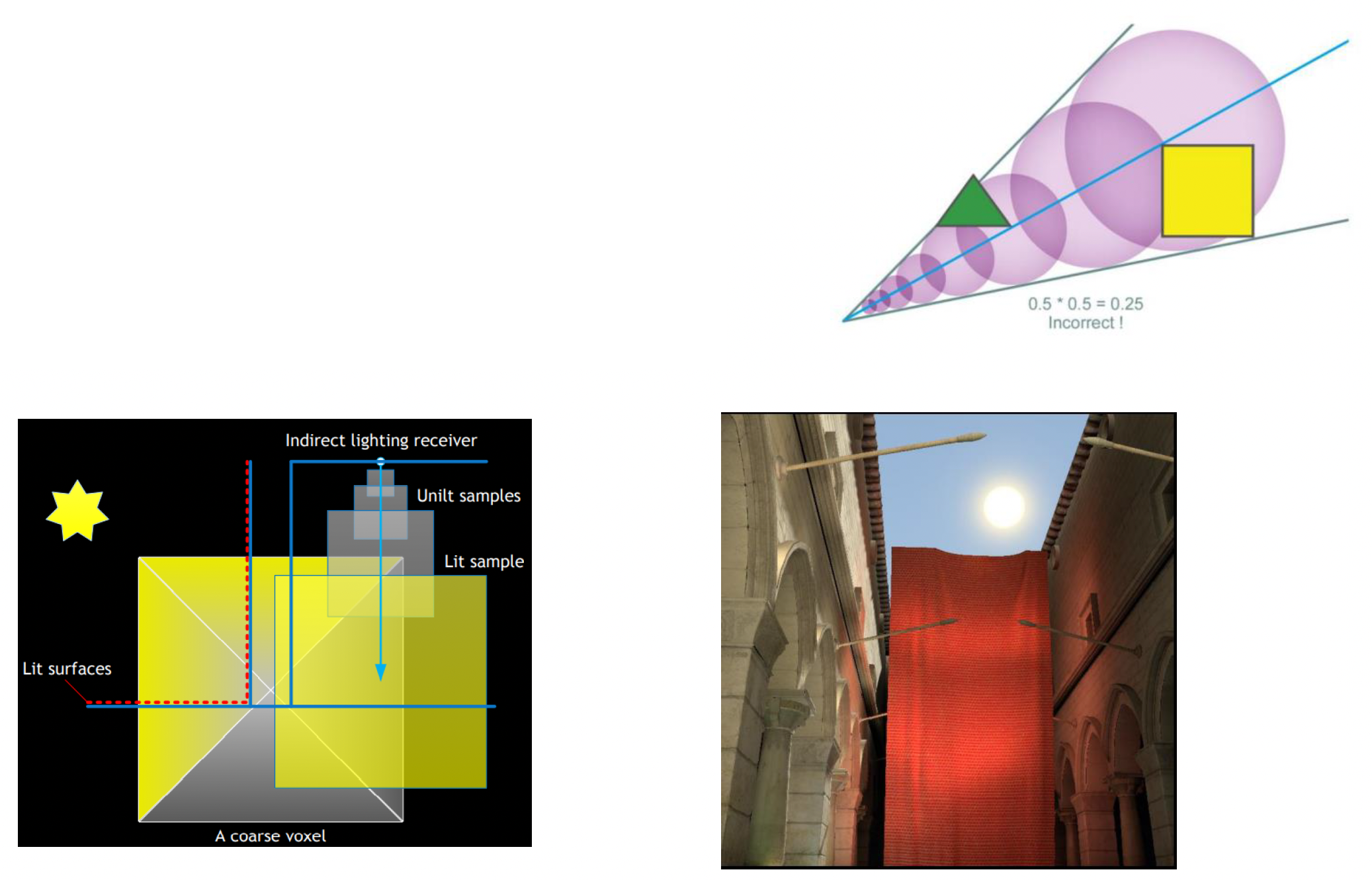

不正确的遮挡（不透明度）：简单结合 alpha 混合 + 不透明度
漏光(light leaking)：当遮挡墙远小于体素大小时

Screen Space Global Illumination (SSGI)

寒霜(Frostbite)引擎于 2015 年提出了屏幕空间全局光照(screen space global illuminatino, SSGI)技术。它的大致思路是复用屏幕空间上的数据。比如对于下图，由于地面潮湿，看起来像镜面一样，所以红框标出的建筑在地面上有了倒影（白框标出），这些倒影可直接利用红框标出的实际内容得到，无需重新创建。

屏幕空间的辐射度采样（对于每个片元）：

计算很多反射光线
沿光线方向行进（在深度 gbuffer 中）
使用命中点的颜色作为间接光照

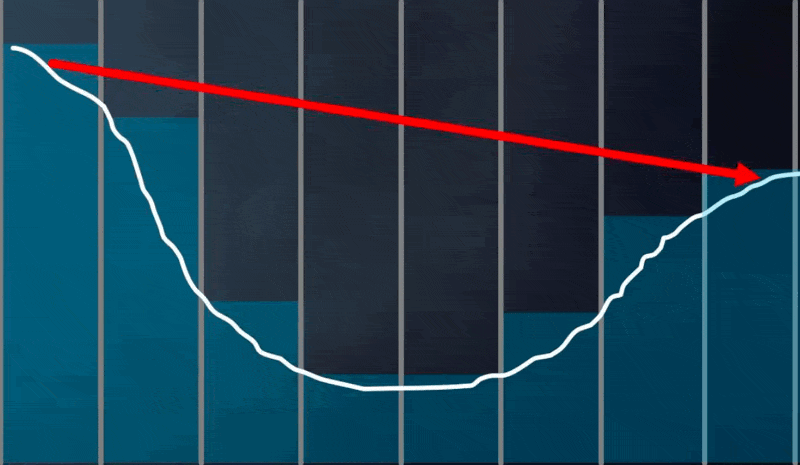

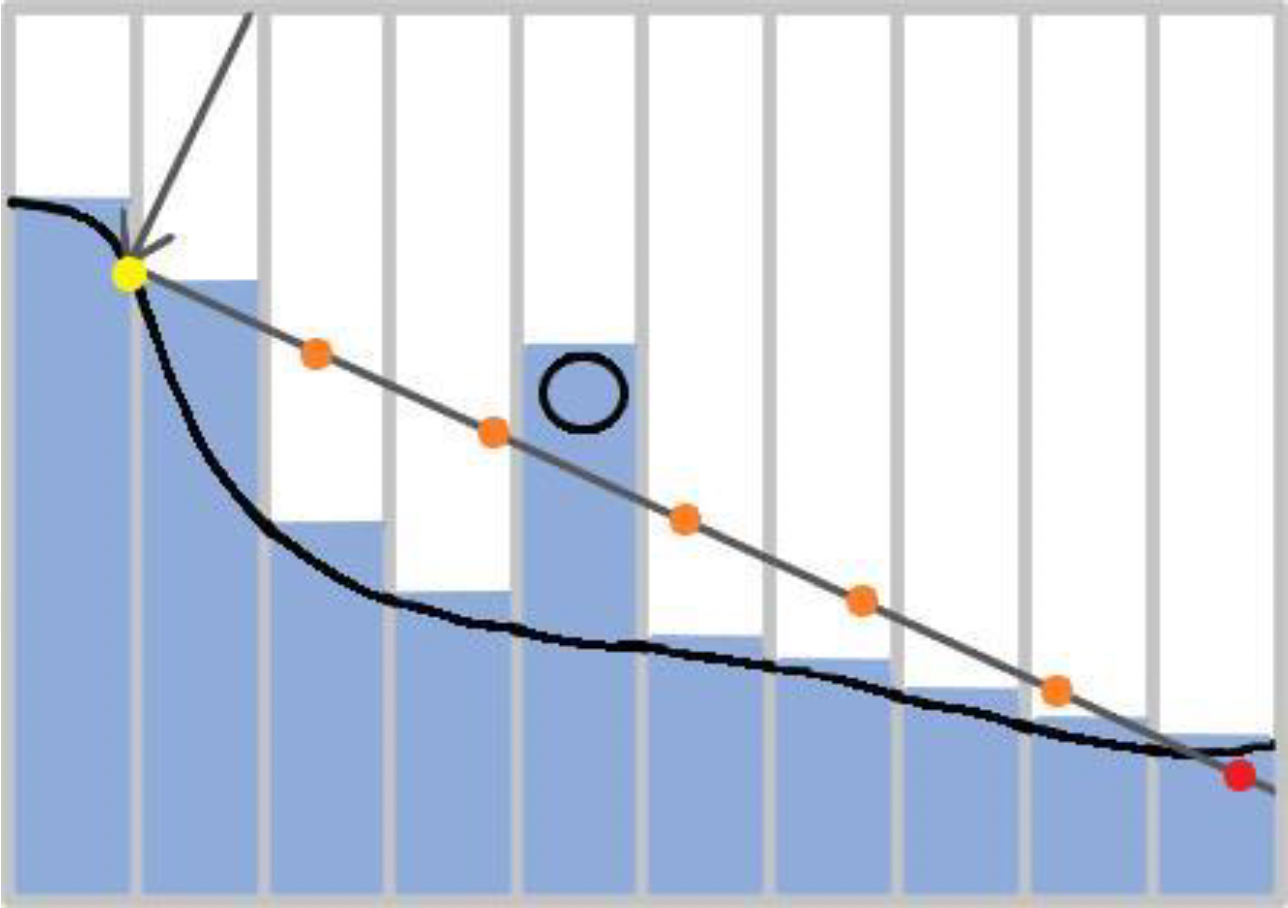

最简单的光线行进算法是线性光线行进：

一般步骤：
- 以固定步长前进
- 每一步检查深度值
特点：
- 快速
- 但可能会跳过较薄的物体

但更好的方法是采用层级追踪(hierarchical tracing)：

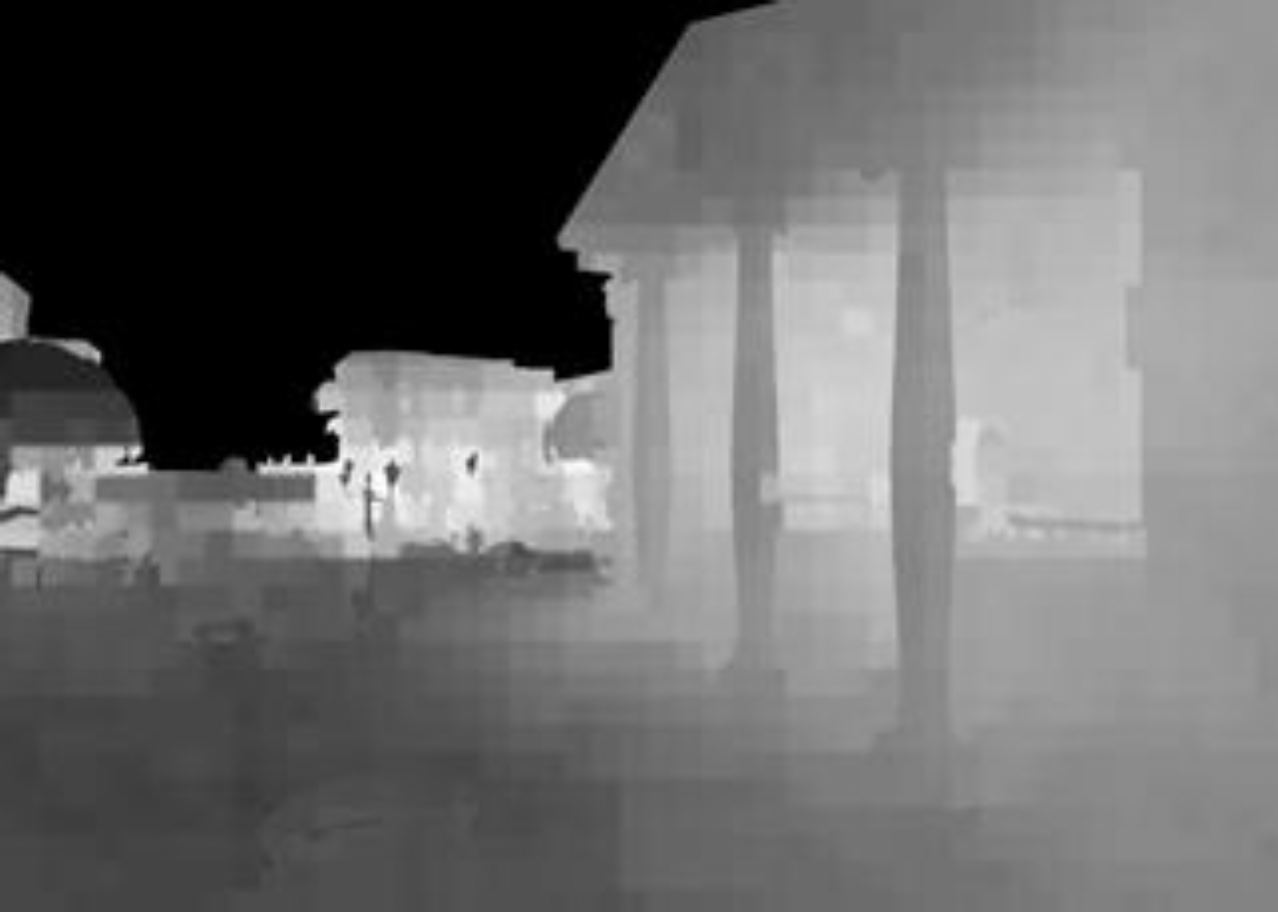

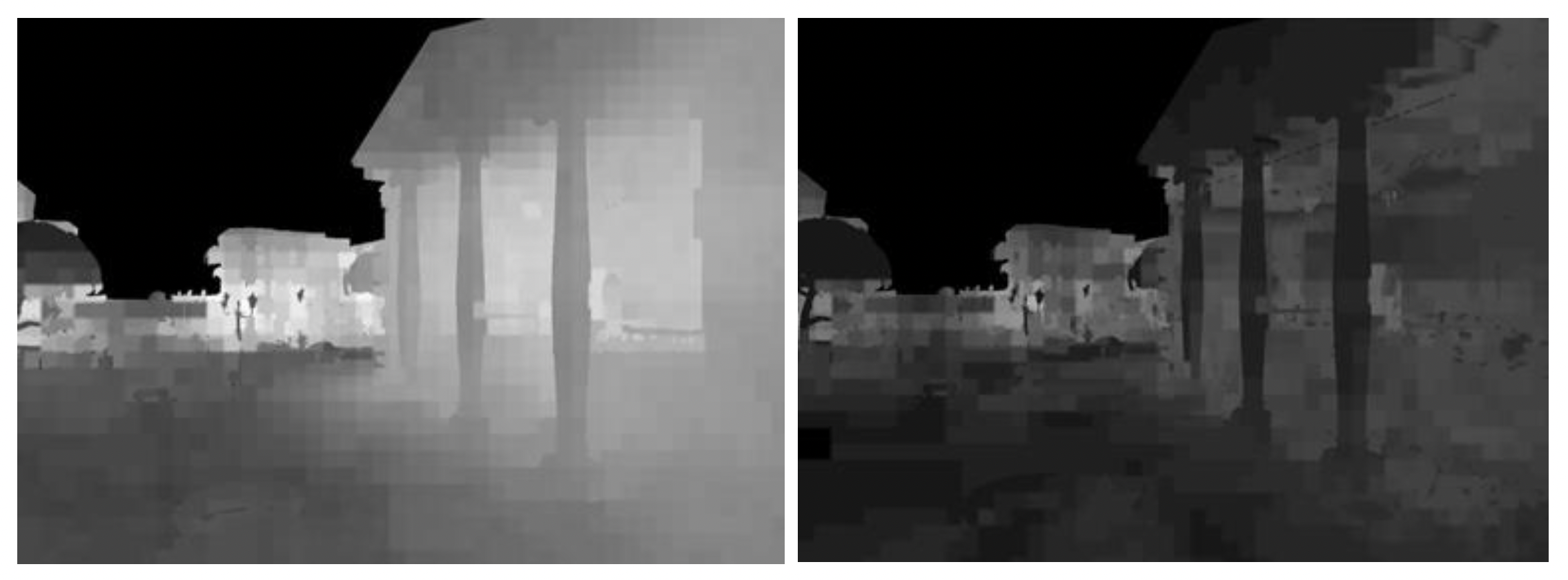

生成最小深度 mipmap

无栈光线遍历最小深度 mipmap

level = 0;
while (level > -1) {
    stepCurrentCell();
    if (above Z plane) level++;
    if (below Z plane) level--;
}

例子

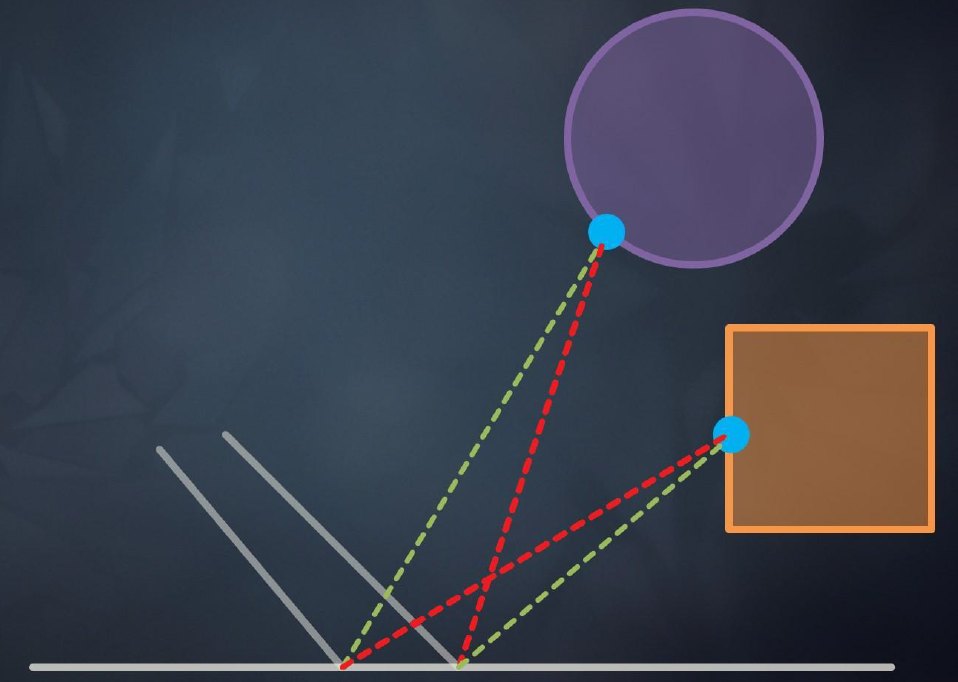

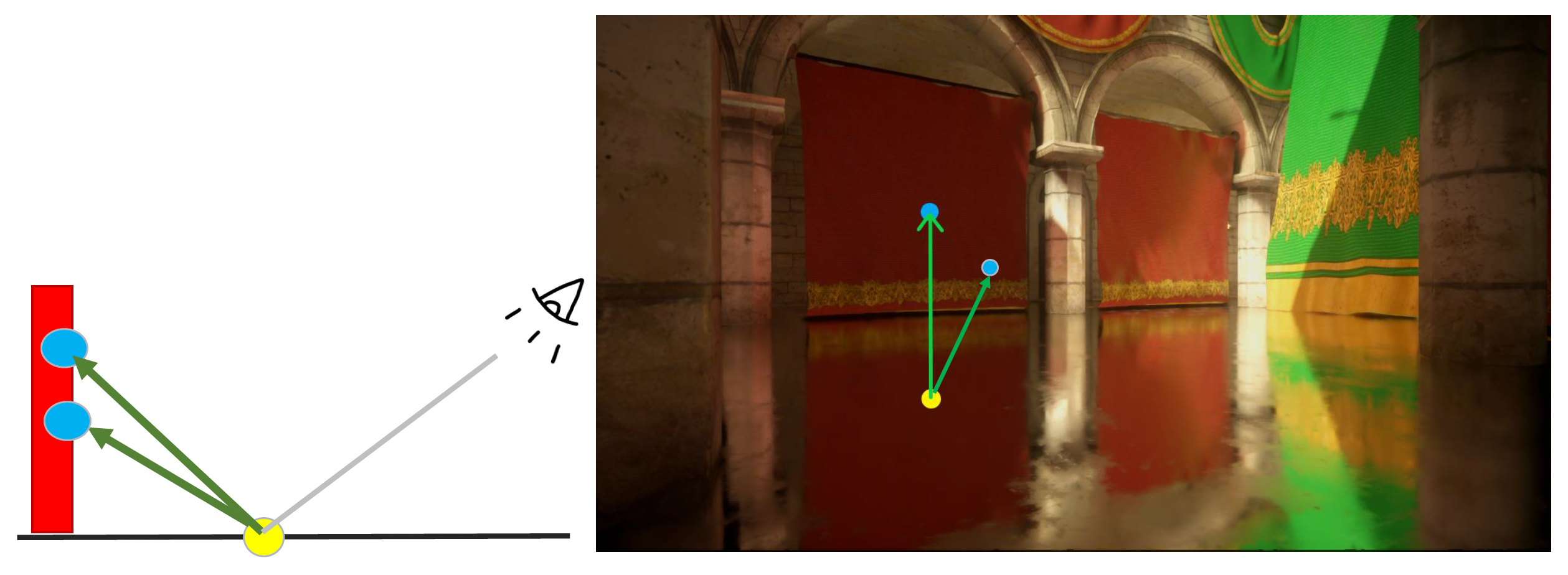

另一个有意思的思路是对临近像素的光线复用：

存储命中点数据
假设相邻节点间的可见性相同
将指向邻居命中点的光线视为有效

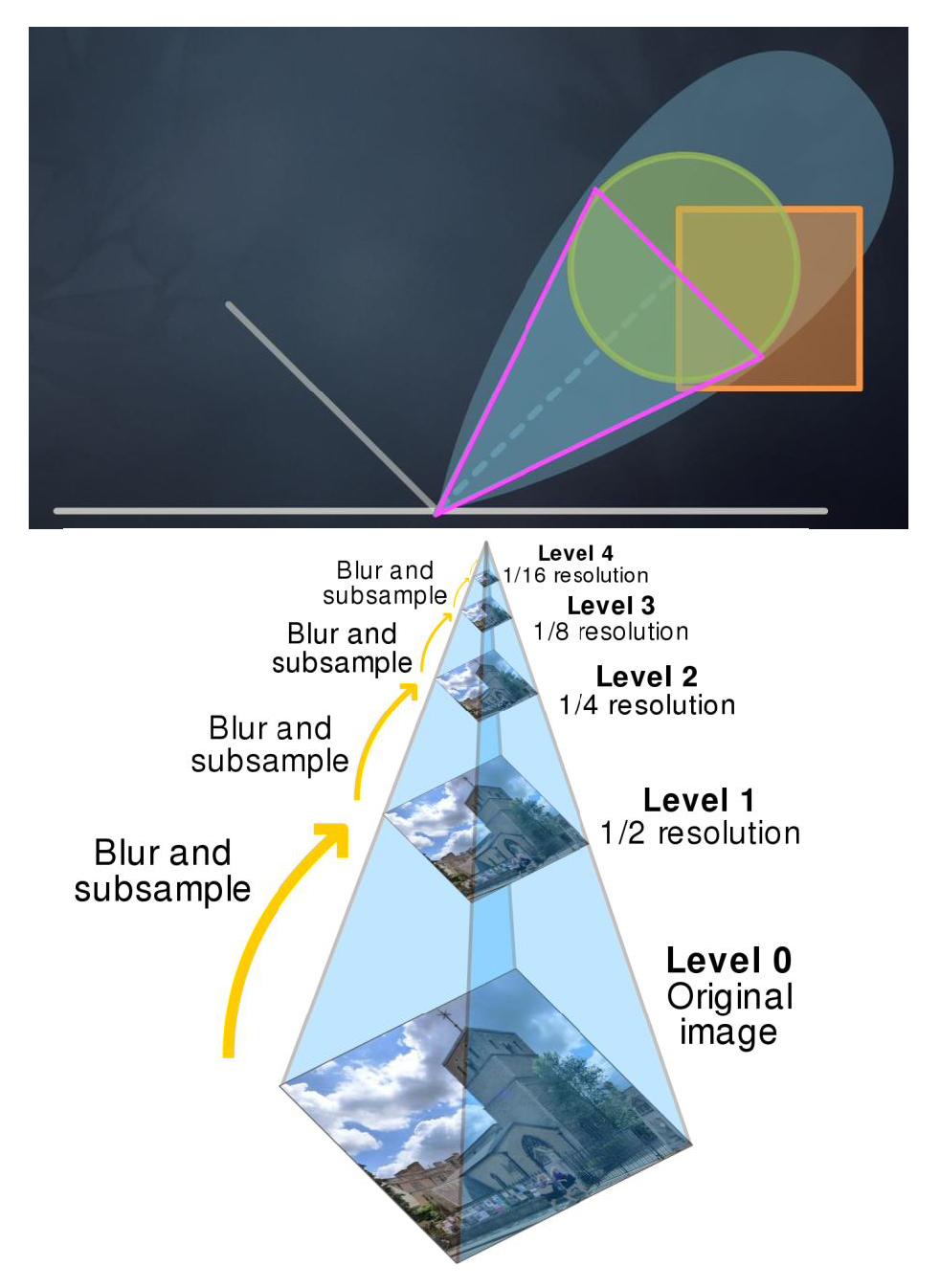

带有 mipmap 过滤的锥体追踪：

估算锥体在命中点的足迹(footprint)，包括粗糙度以及到命中点的距离
对颜色 mipmap 采样，mip 层级由足迹决定

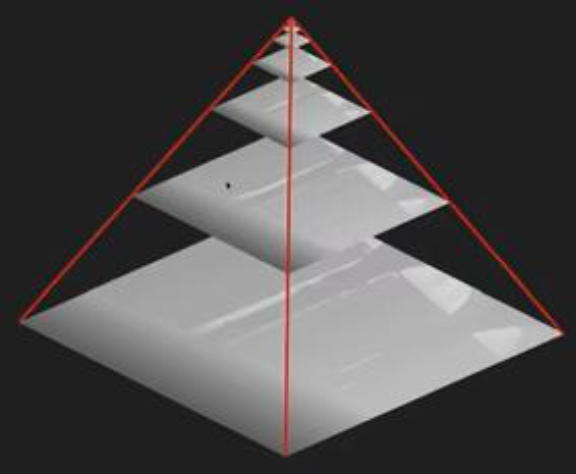

对颜色 mipmap（金字塔）预过滤

优点

快速实现光泽和镜面反射效果
质量优良
无遮挡问题

以下是 SSGI 的独特优势：

易于处理近距离接触阴影
精确命中点计算
与场景复杂度解耦
处理动态物体

缺点

屏幕外信息缺失
邻近光线复用的可见性错误的影响

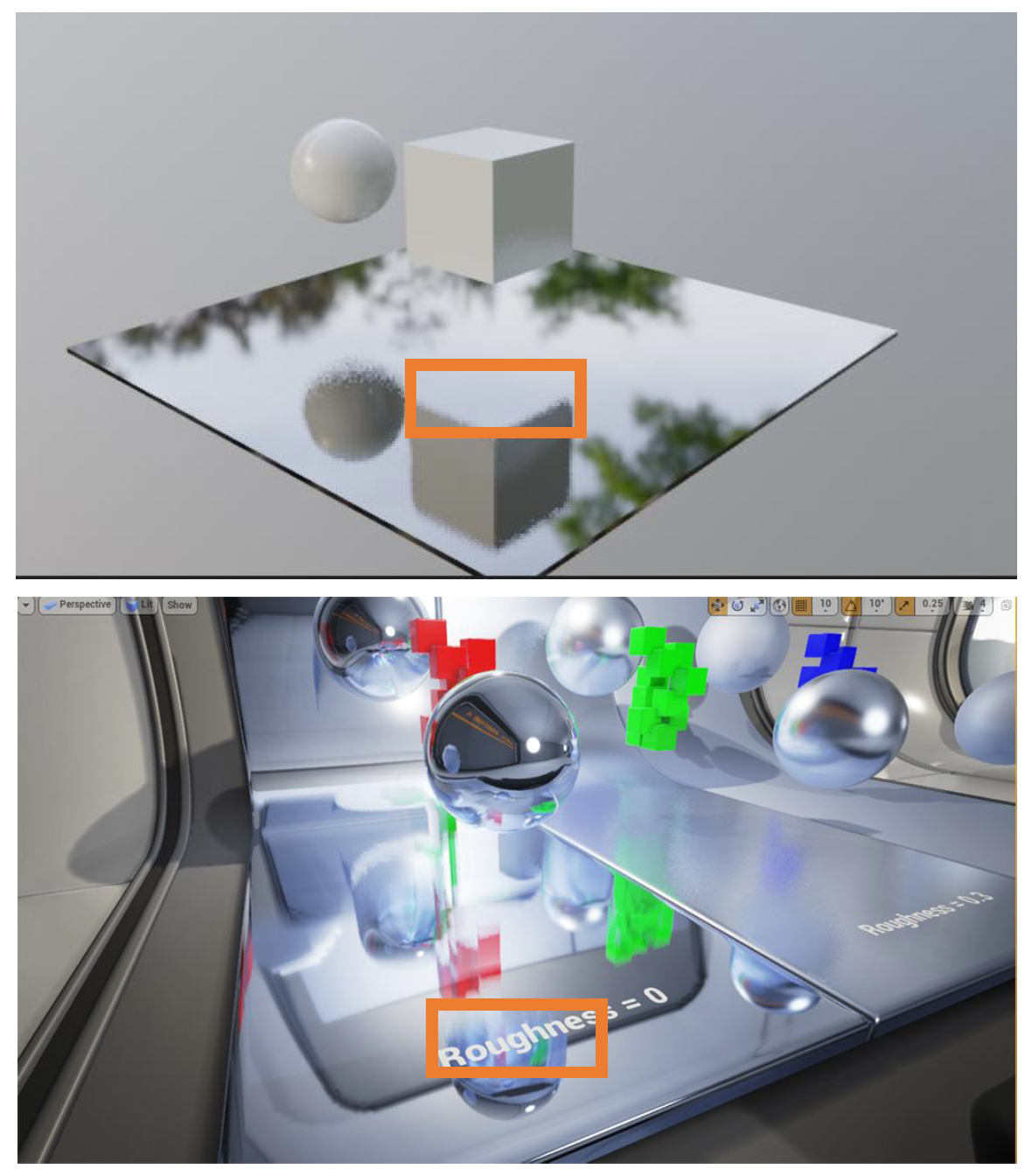

以第一张图为例：立方体底部的倒影本该是黑色的，但由于屏幕空间中并没有黑色像素点，所以呈现出来的是白色。

Lumen

光线追踪的挑战（我们为什么需要 Lumen？）

速度慢
- 每个像素仅能负担 1/2 的光线

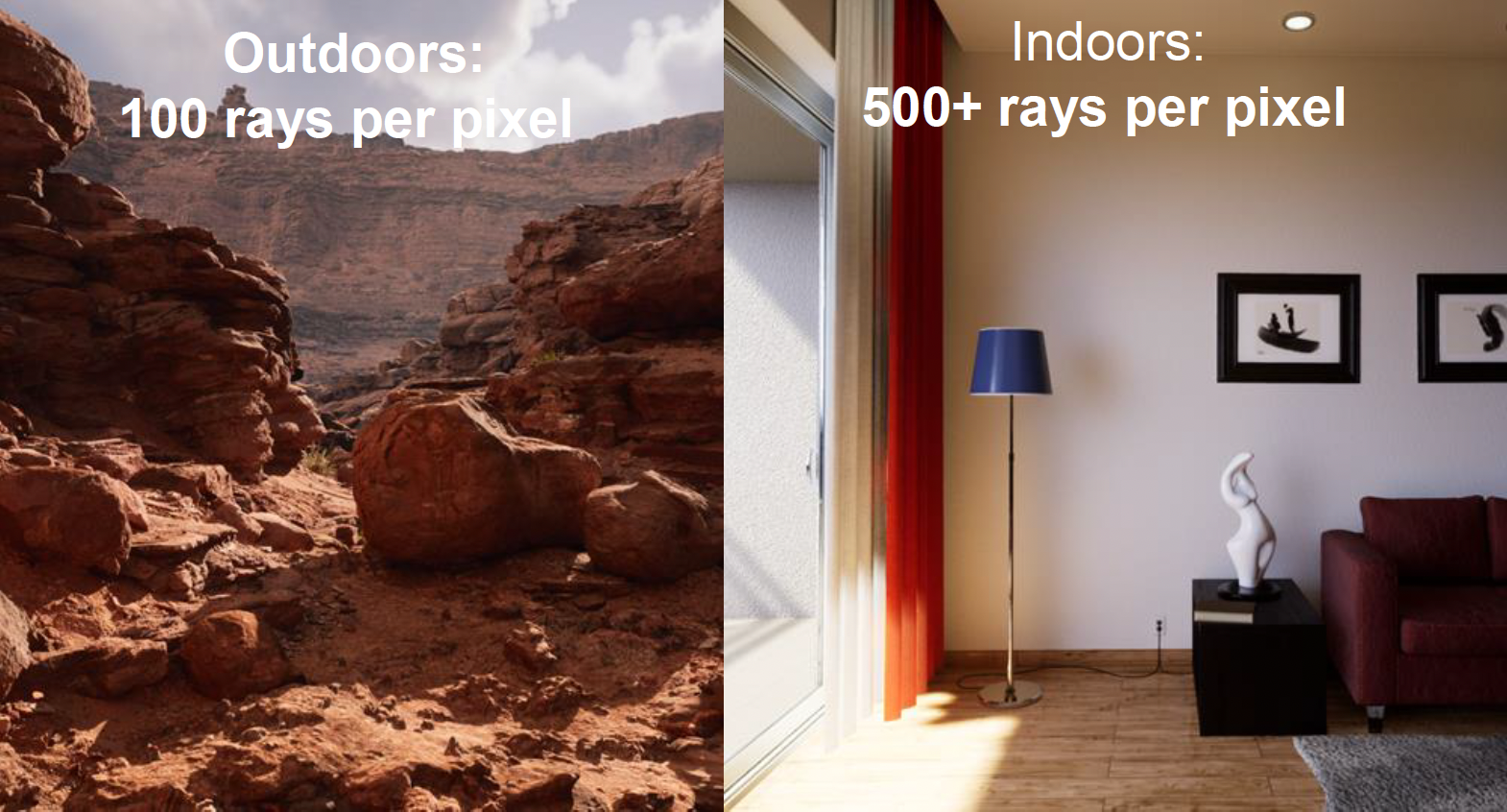

- 但是高质量 GI 需要数百条光线
采样难
- 辐照度场(irradiance fields)
  - 漏光与过度遮挡
  - 探针放置问题
  - 光照更新缓慢
  - 独特的平面化外观
- 屏幕空间去噪器(screen space denoiser)
  - 许多复杂室内环境的渲染结果中噪点过多
  - 但噪点并非一直存在

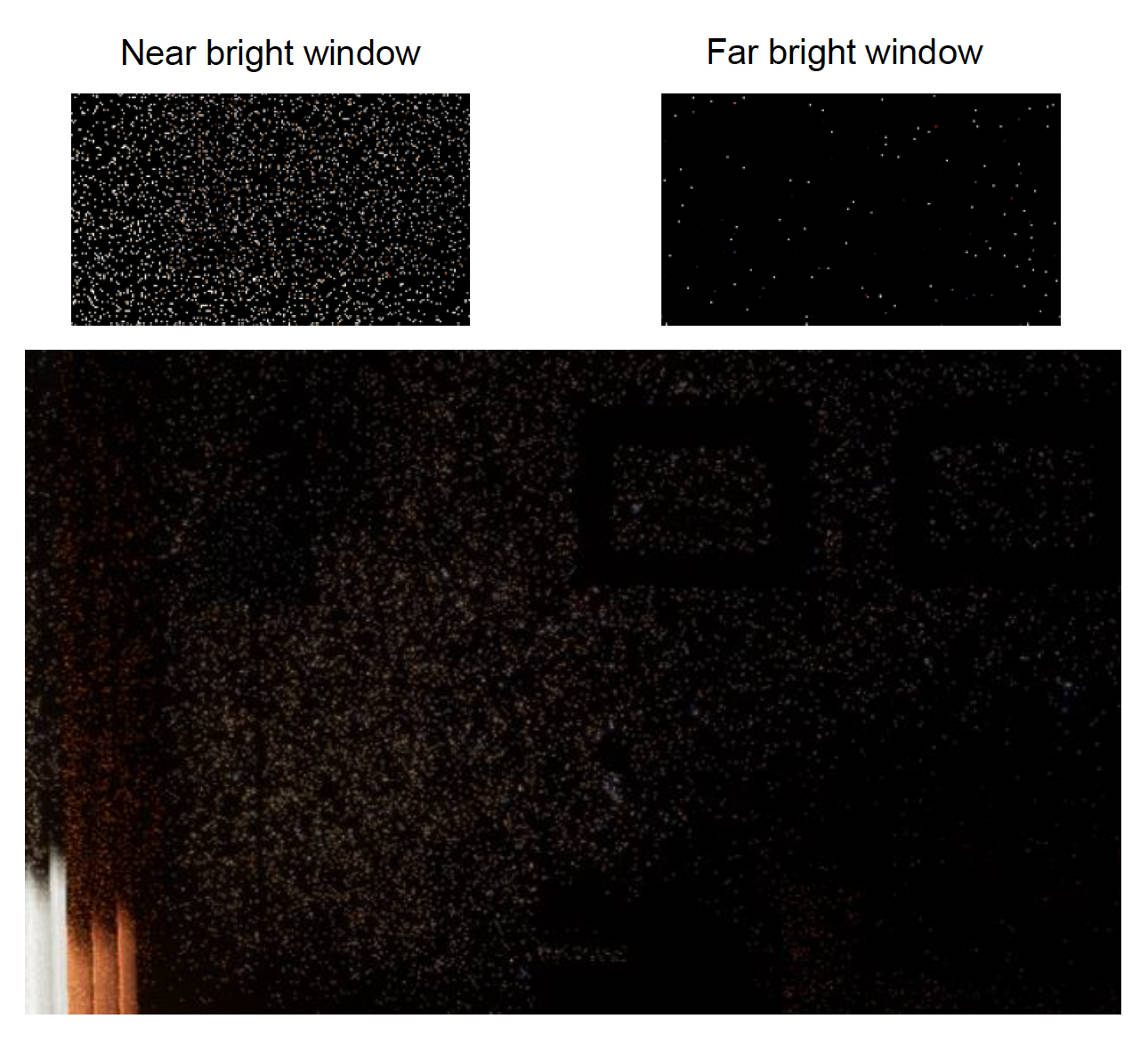

远离窗口后，采样点数量骤降，滤波器也救不了一点。
- 低分辨率过滤场景空间的探针照亮完整的像素

Phase 1: Fast Ray Trace in Any Hardware

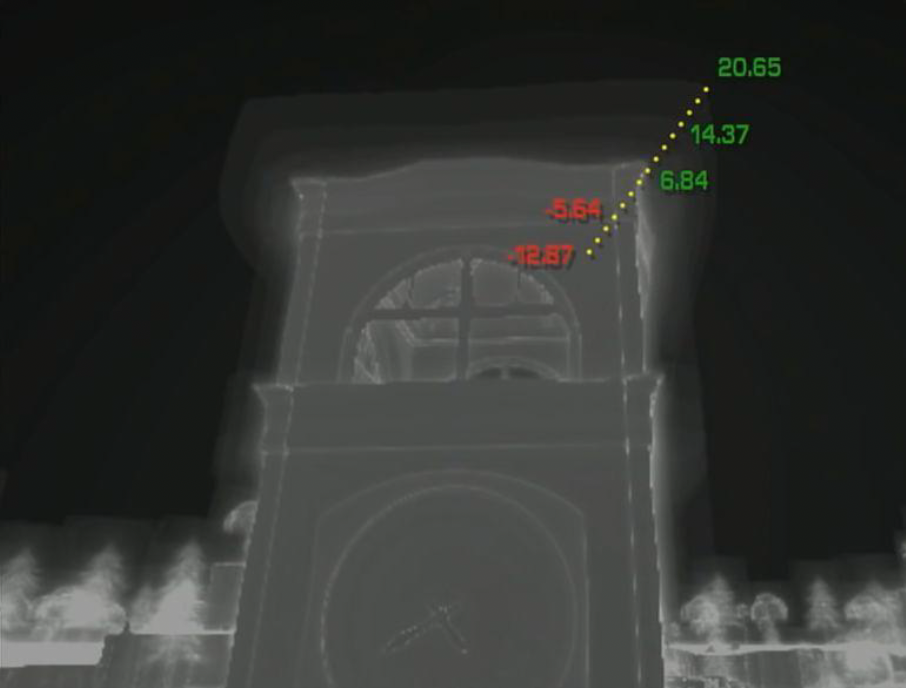

第一个要面对的问题是在任何硬件设备上都能做到快速的光线追踪。为解决这一难关，Lumen 用到了符号距离场(signed distance field, SDF)。SDF 指的是每个点离最近表面的距离，并规定内部区域存储负距离（「符号」一词的来由）。不难想到，距离为 0 意味着该点就在表面上。

Mesh SDF

由于为整个场景存储 SDF 开销太大，因此只考虑为每个网格生成 SDF。

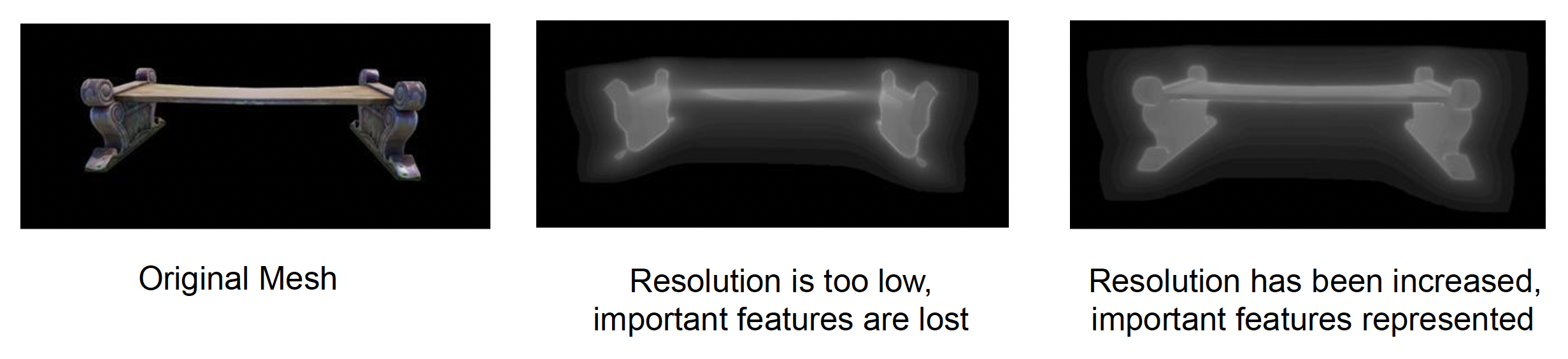

基于网格大小的分辨率
Embree（Intel 开发的高性能光线追踪）点查询
追踪光线，并统计命中三角形背面的数量以确定符号（若超过 25% 的光线命中背面，则符号为负）

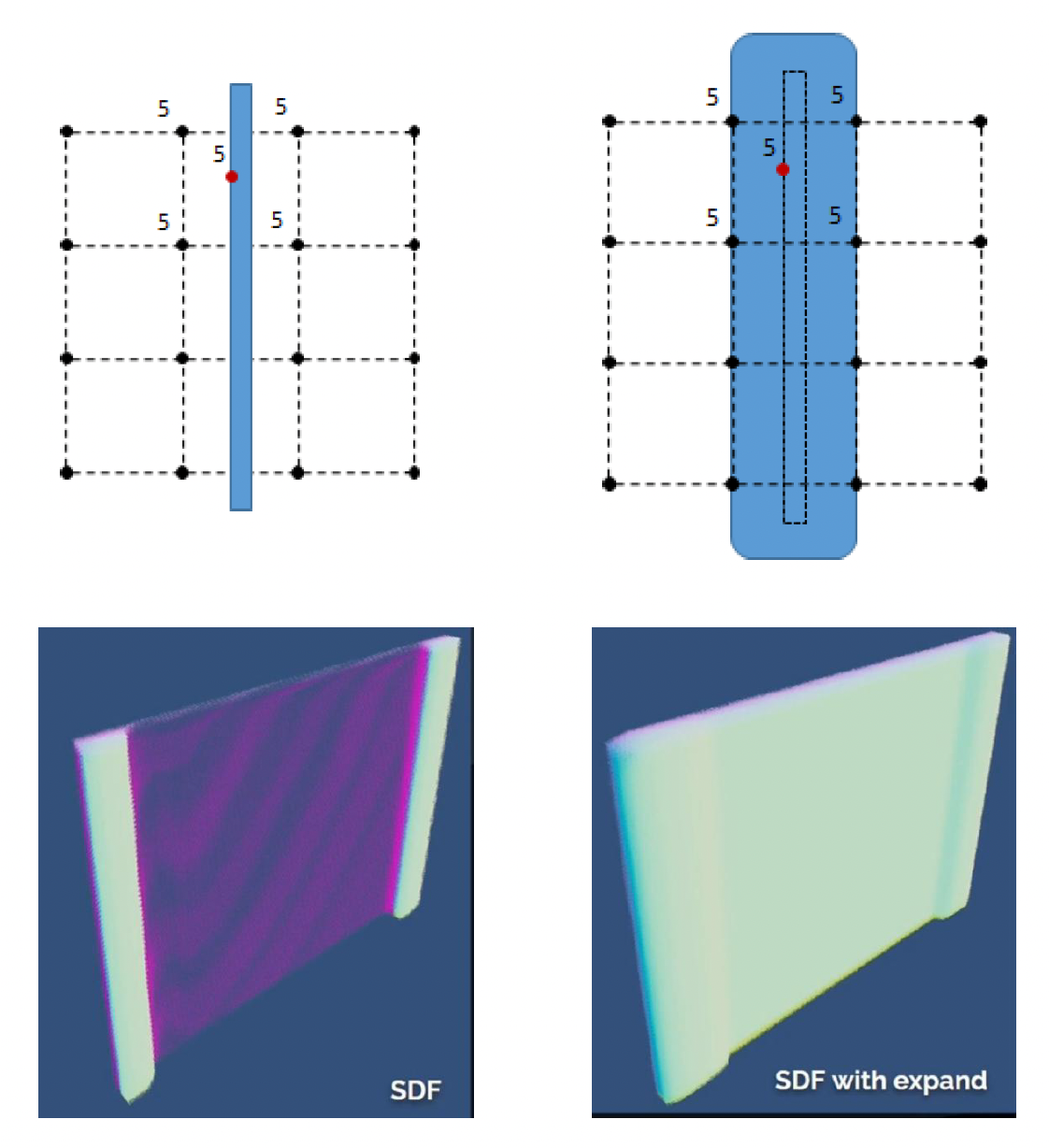

对于偏薄的网格，对其进行半体素扩张(half voxel expand)以解决漏光问题。不过由于引入了表面偏差，导致接触阴影丢失。尽管如此，过度遮挡总比漏光问题好一点。

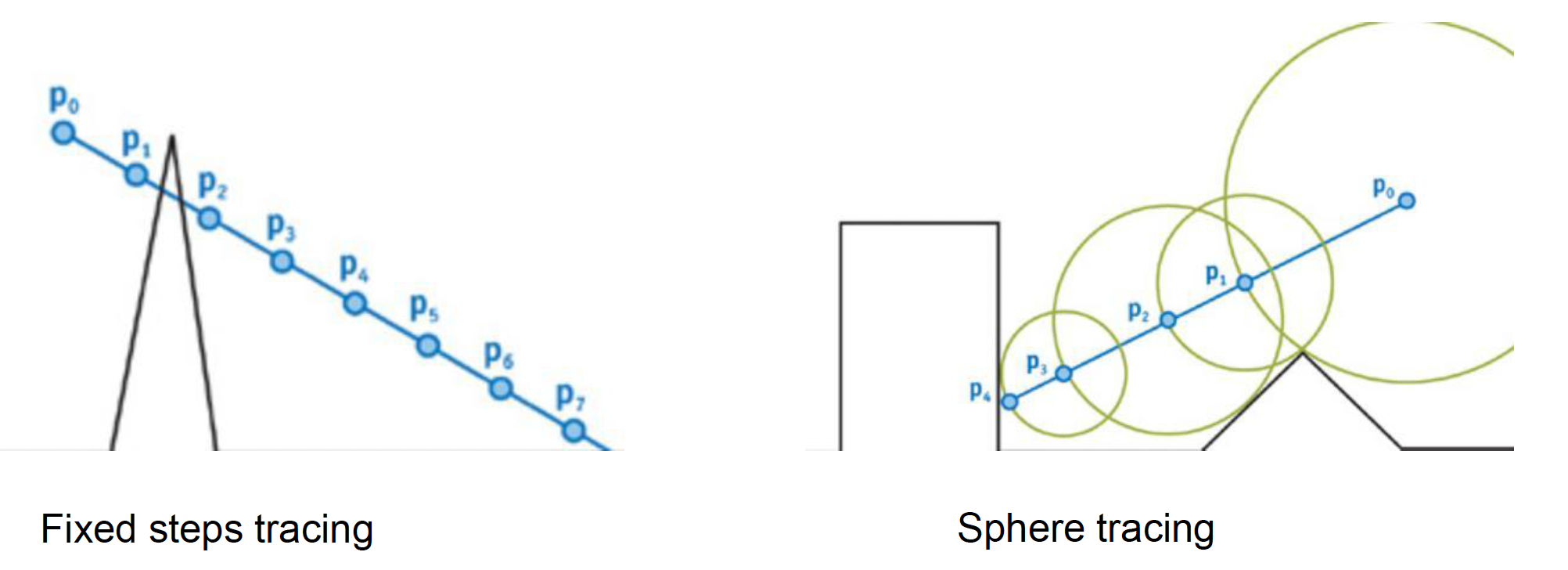

有了 SDF 后，光线追踪就变得更加高效了：光线与表面相交时，可根据距离跳过空的区域。

安全且快速
位于点 p 处时，只需行进 SDF(p) 的距离

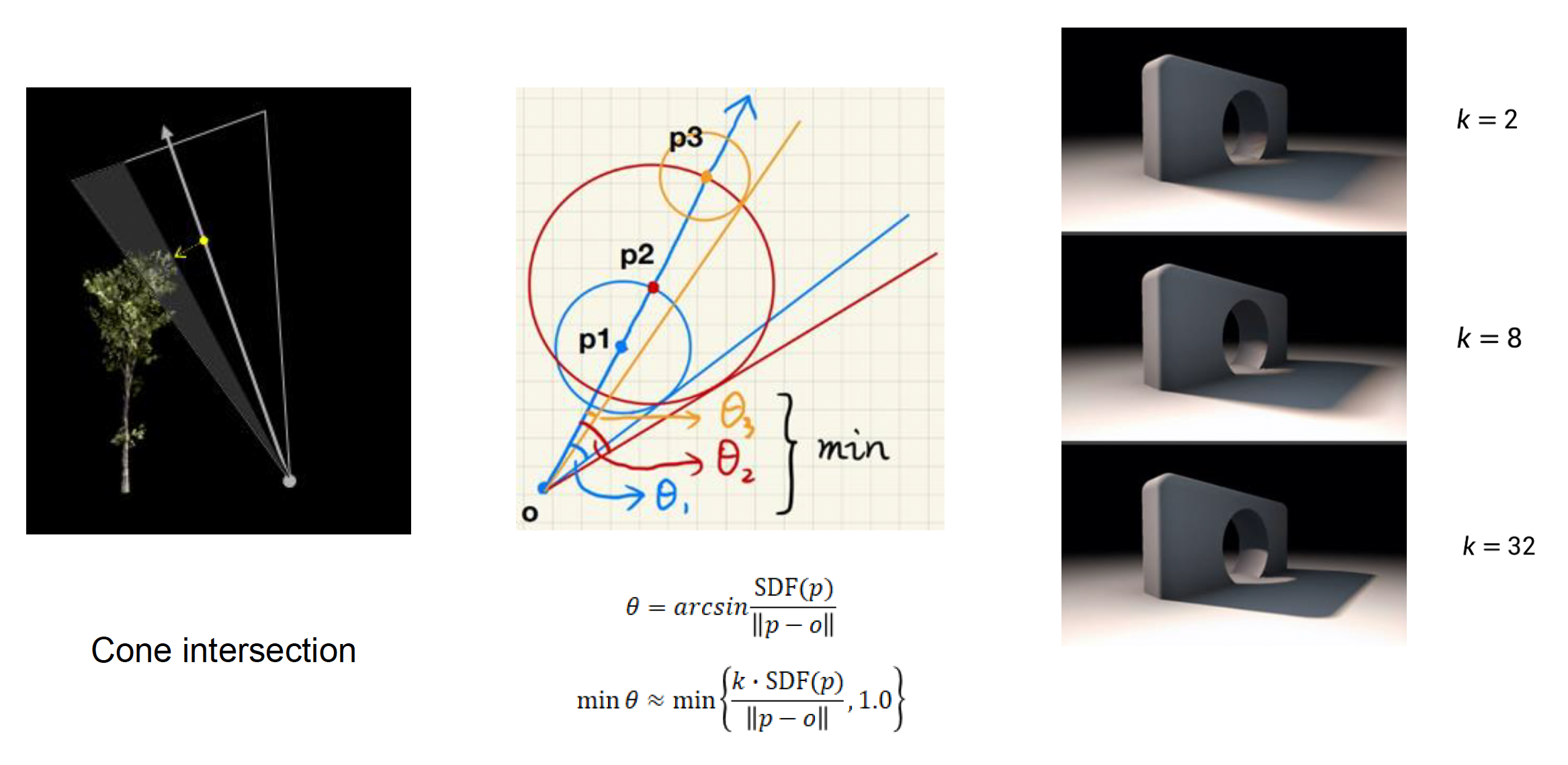

借助 SDF，锥体追踪的计算也变得高效，便于实现软阴影效果。

如果采样率很大，我们可以考虑用稀疏的网格 SDF，即将网格 SDF 划分成块，这有助于节省存储空间。

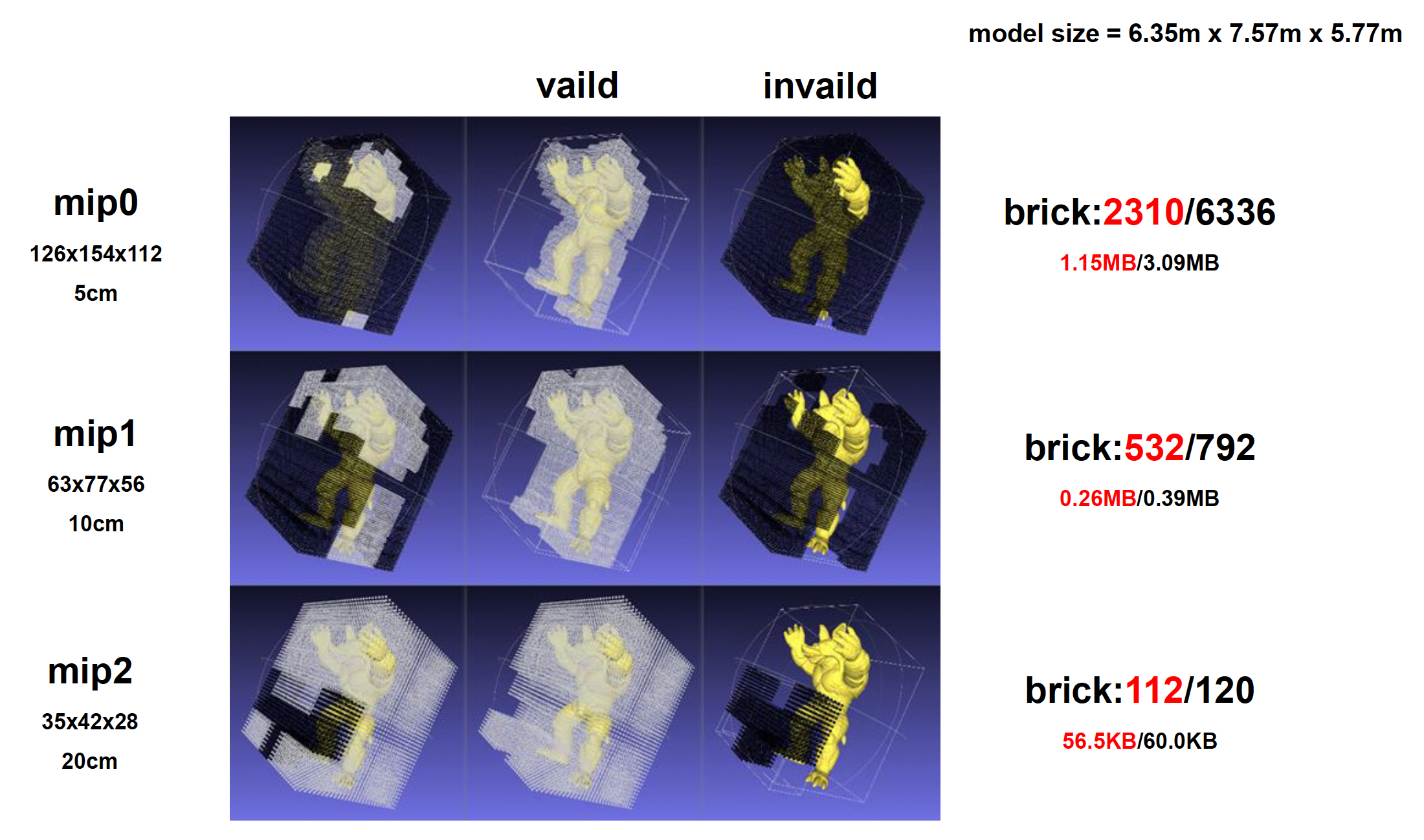

定义一个 max_encode_distance
- 当任意的 sdf(brick) > max_encode_distance 时无效

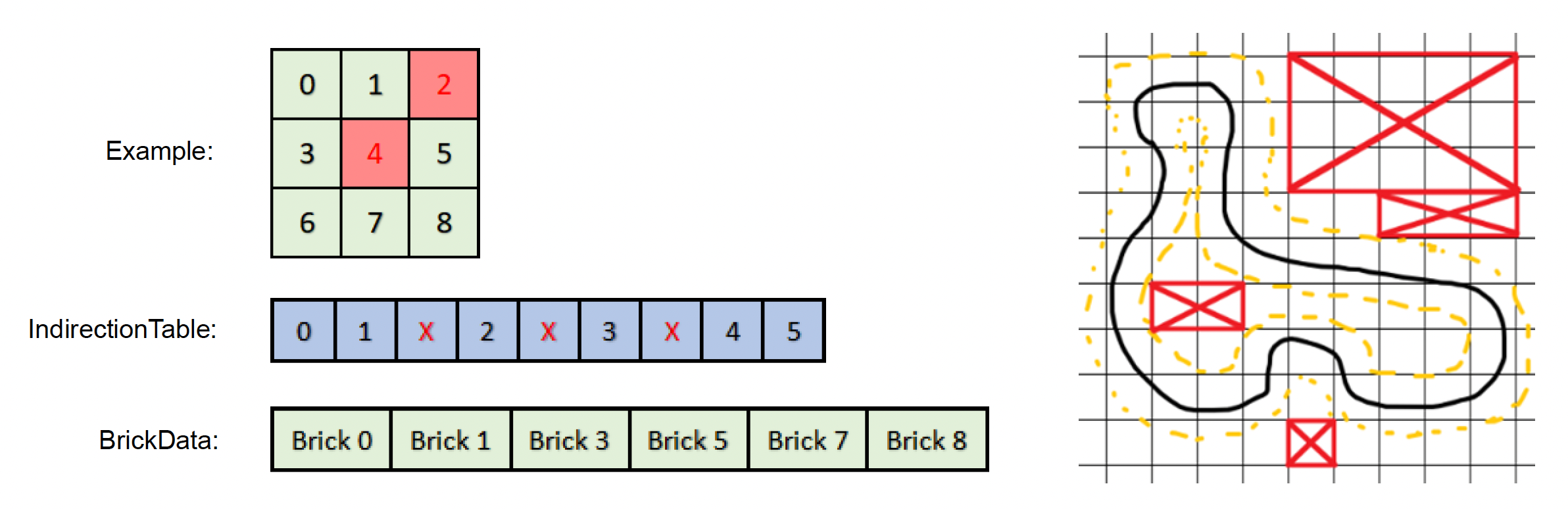

IndirectionTable 存储每个块的索引

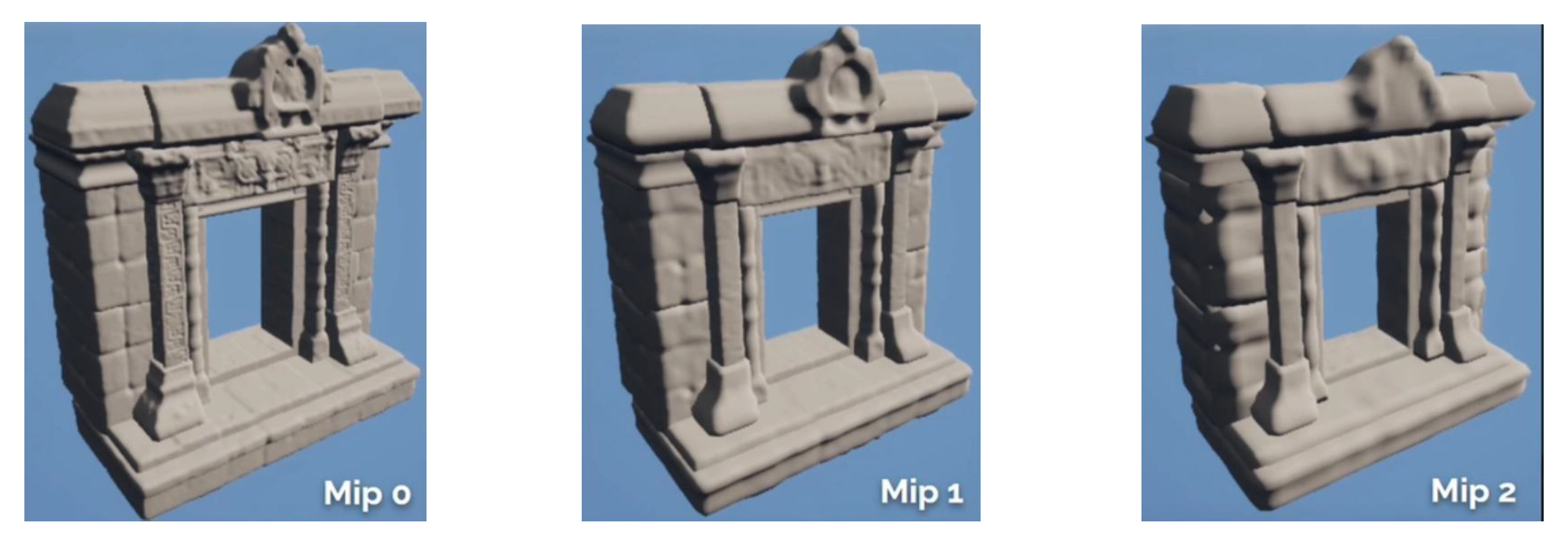

我们还可以对网格 SDF 进行 LOD 操作

GPU 收集每帧的请求
CPU 下载请求，并流式调入/调出页面
生成 3 个 mip 层级
- 始终加载最低分辨率，其余两个进行流式传输

例子

Global SDF

虽然网格 SDF 能一定程度上减小开销，但是假如场景中存在很多物体，意味着存在大量网格，那么计算量还是特别大。

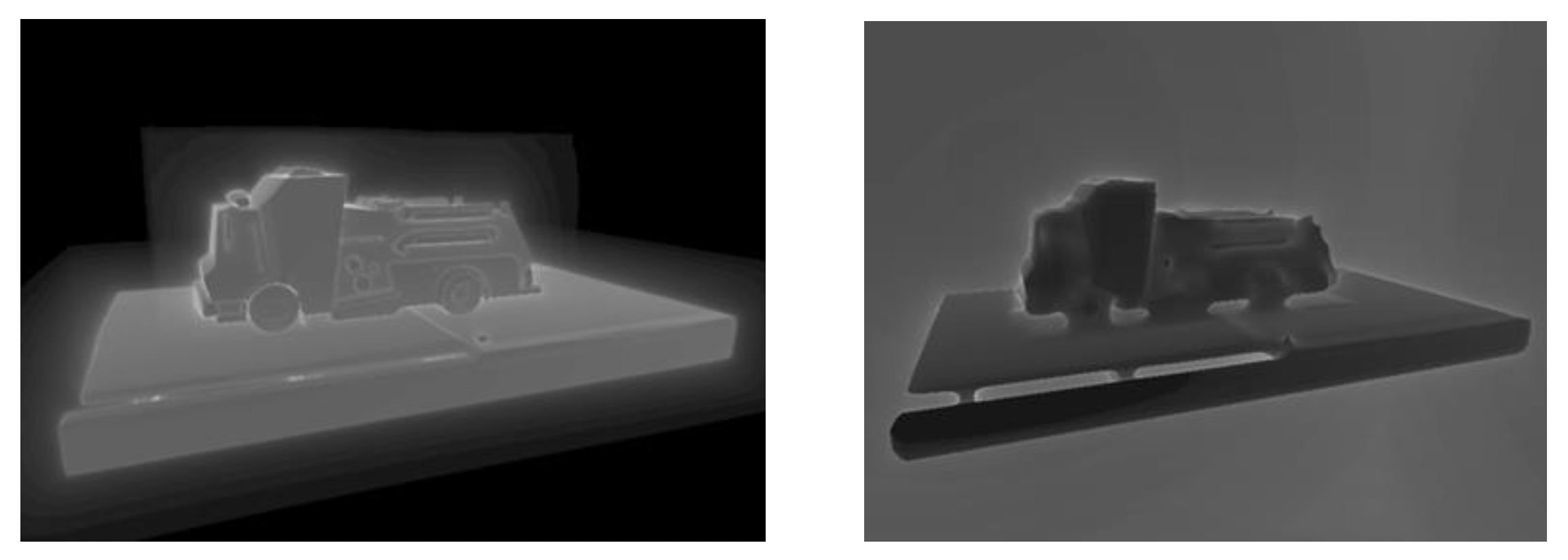

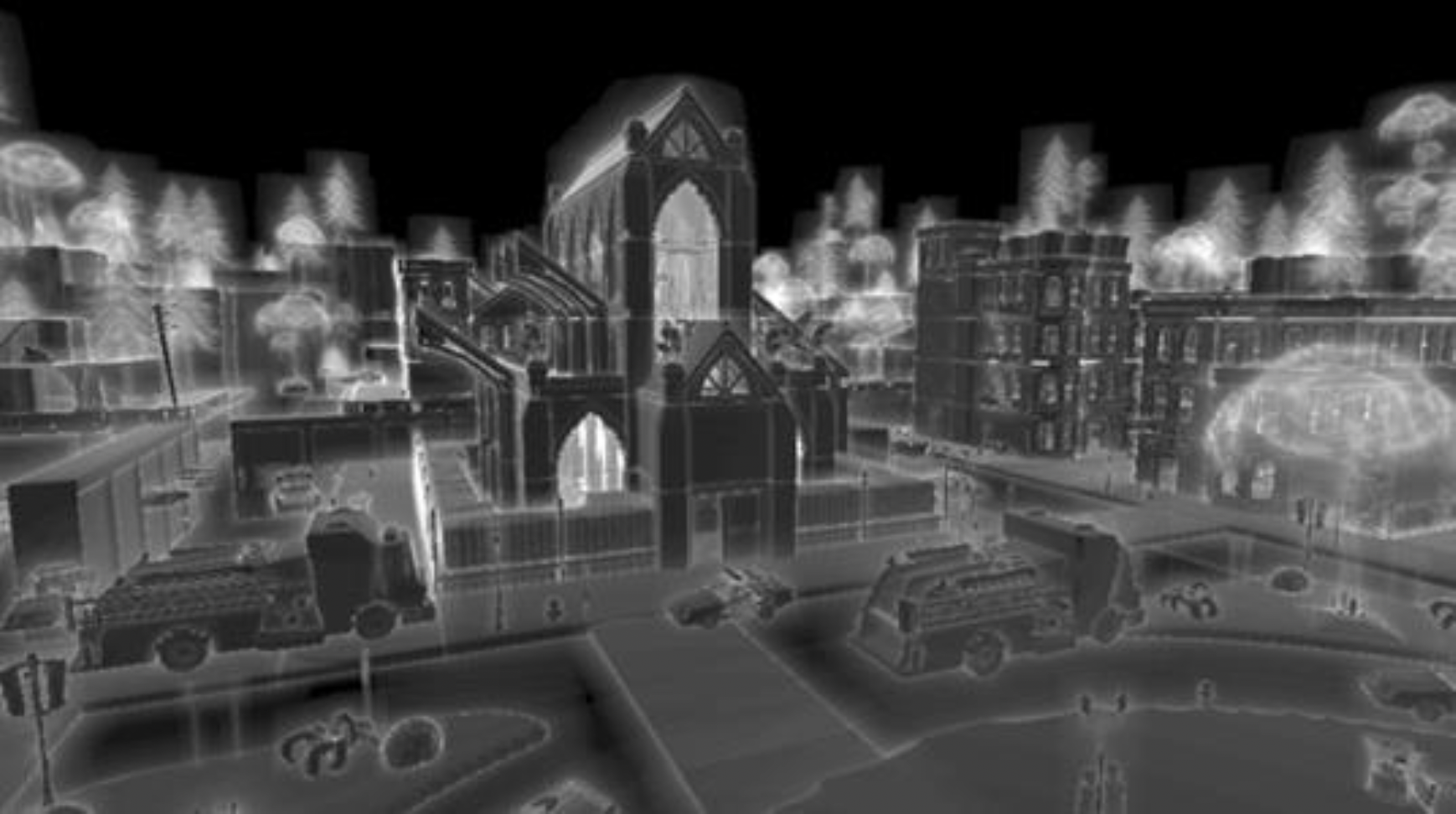

追踪相机射线并可视化步数
每条射线上的命中物体的数量

解决方案是采用全局 SDF。它能表达出不精确的近表面，因为仅在锥体开头对物体 SDFs 采样，剩余部分用的就是全局 SDFs。采用全局 SDF 能大幅降低重叠对象的追踪成本。

例子

右图便是用到全局 SDF 的效果：

我们可以缓存相机周围的全局 SDF。

围绕相机设置 4 个裁剪图
裁剪图随移动而滚动
远处裁剪图的更新频率较低
同时采用稀疏存储（节省约 16 倍的内存）

Phase 2: Radiance Injection and Caching

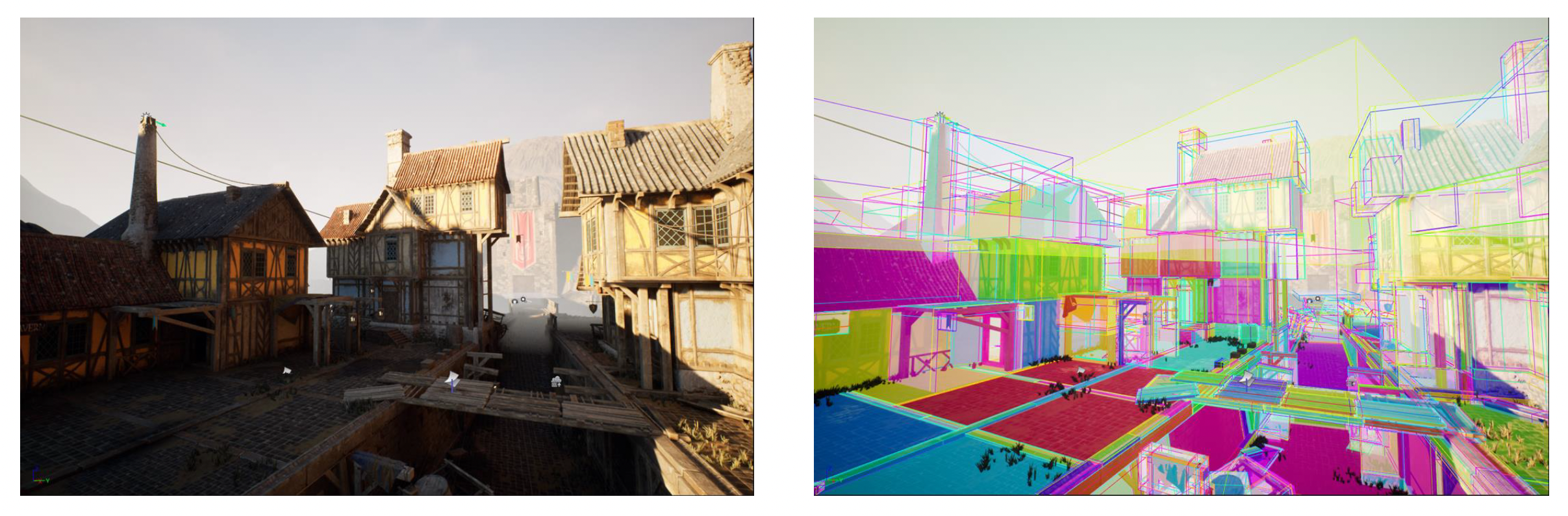

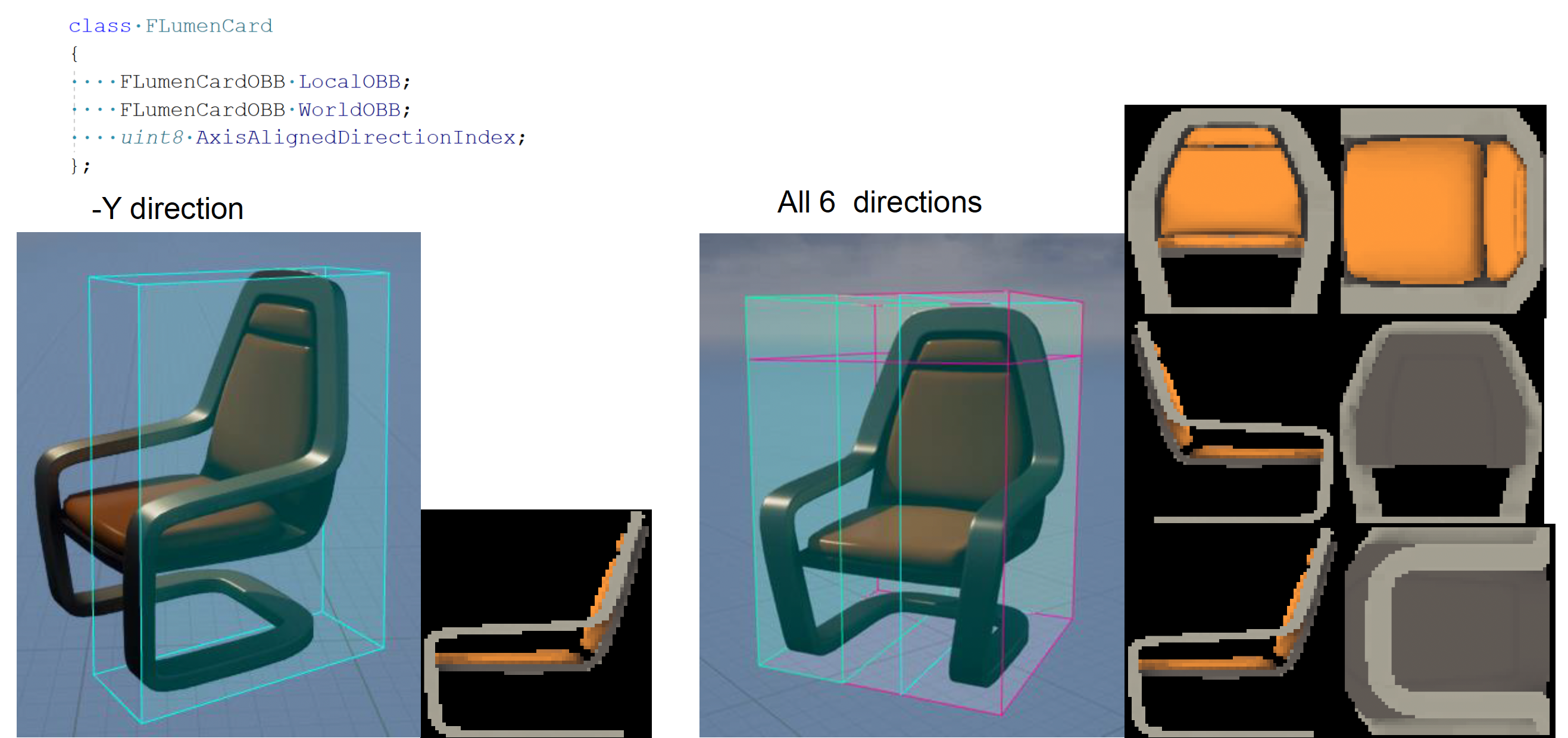

通过网格卡片(mesh card)技术，沿轴对齐方向（AABB）对物体的六个面拍摄六张快照，获取其光照信息。

例子

接下来根据卡片结果来生成表面数据的缓存，该过程分为两趟：

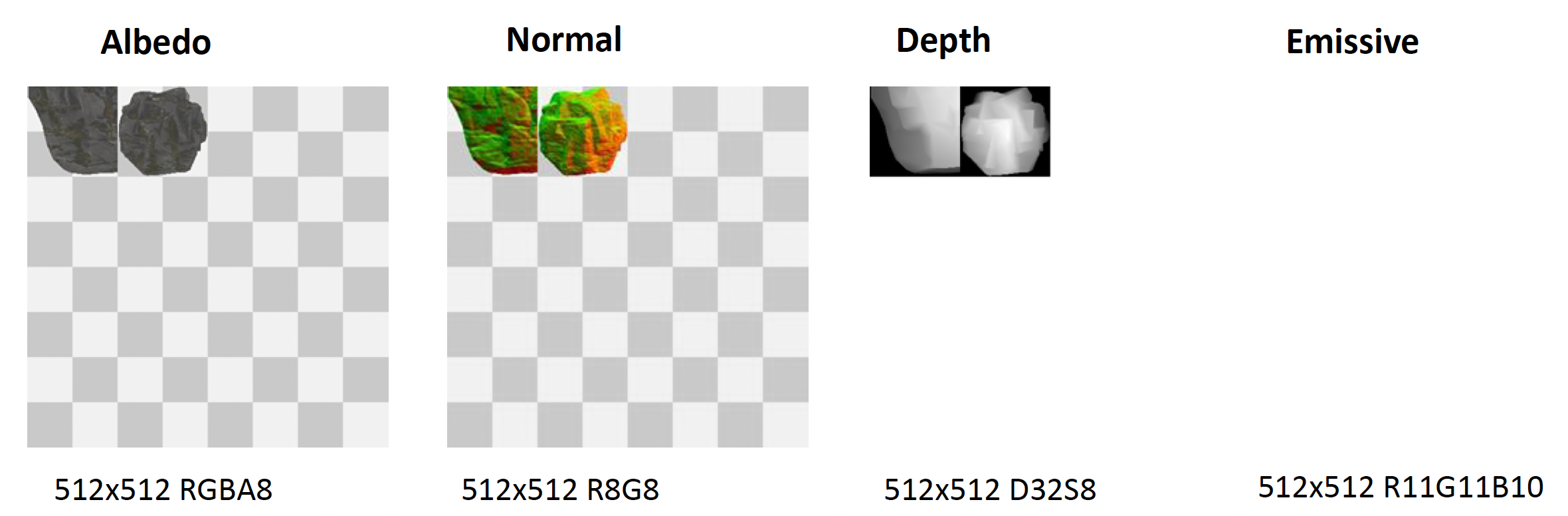

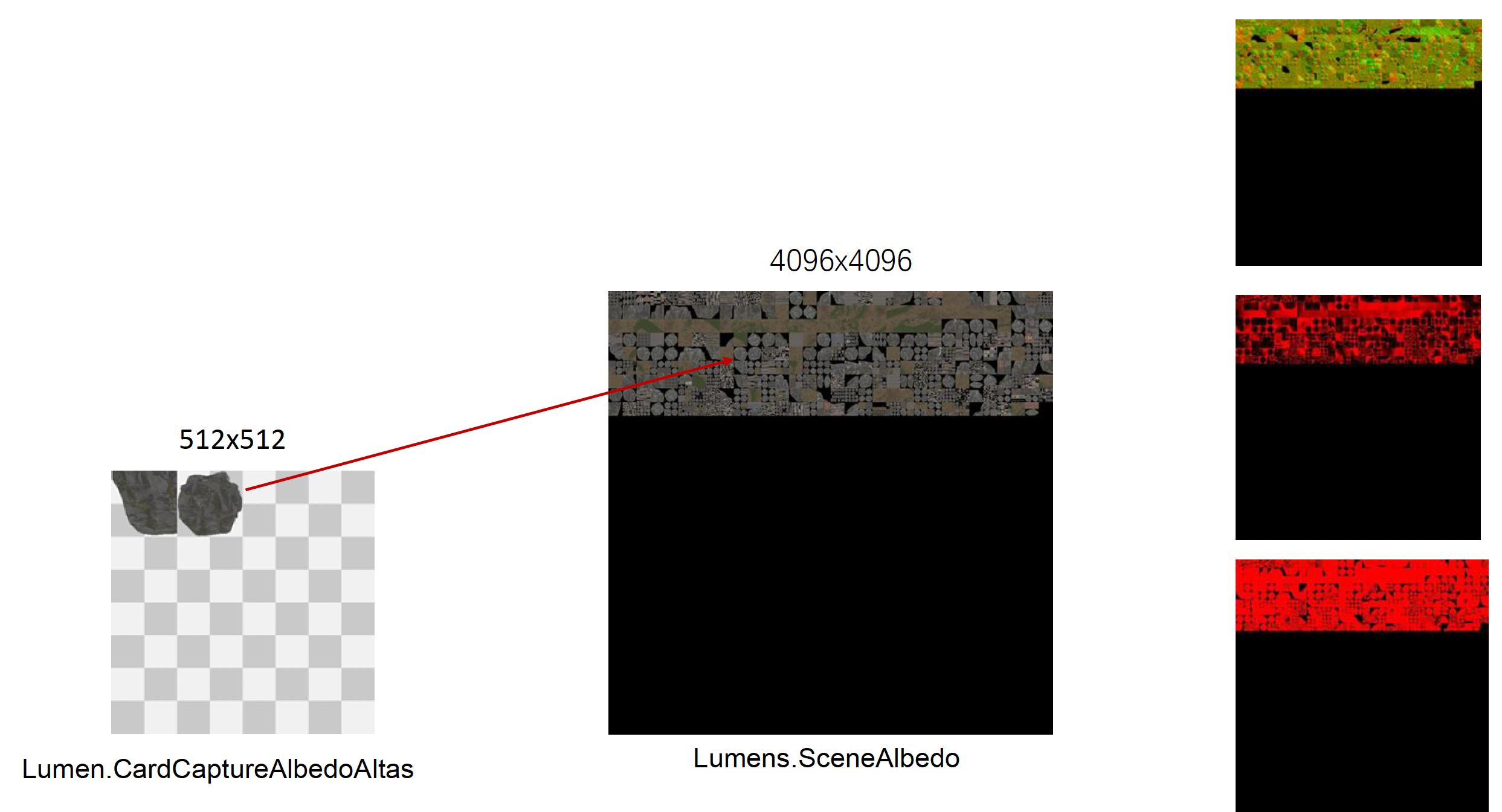

第一趟：卡片捕捉
- 固定每帧的纹素预算（512x512）
- 按与摄像机的距离及 GPU 的反馈顺序排序
- 捕获分辨率取决于卡片在屏幕上的投影（LOD），离相机近分辨率越高
Albedo：反射率。

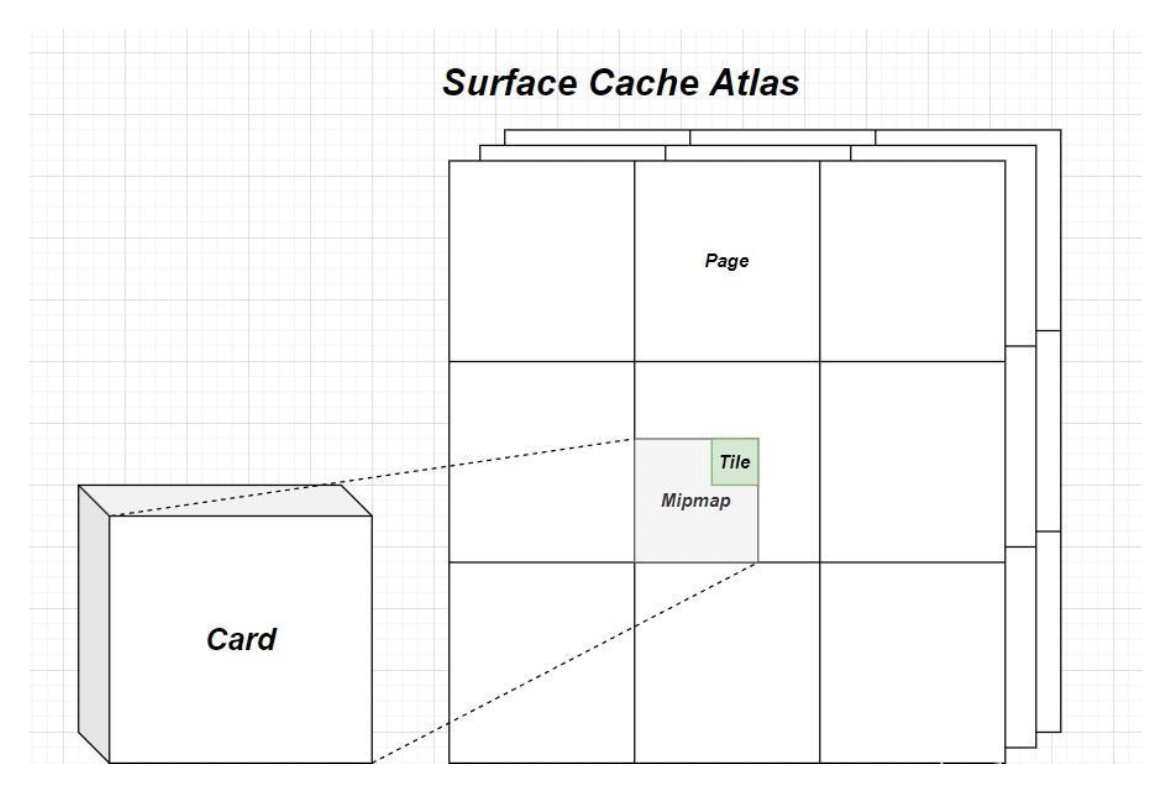

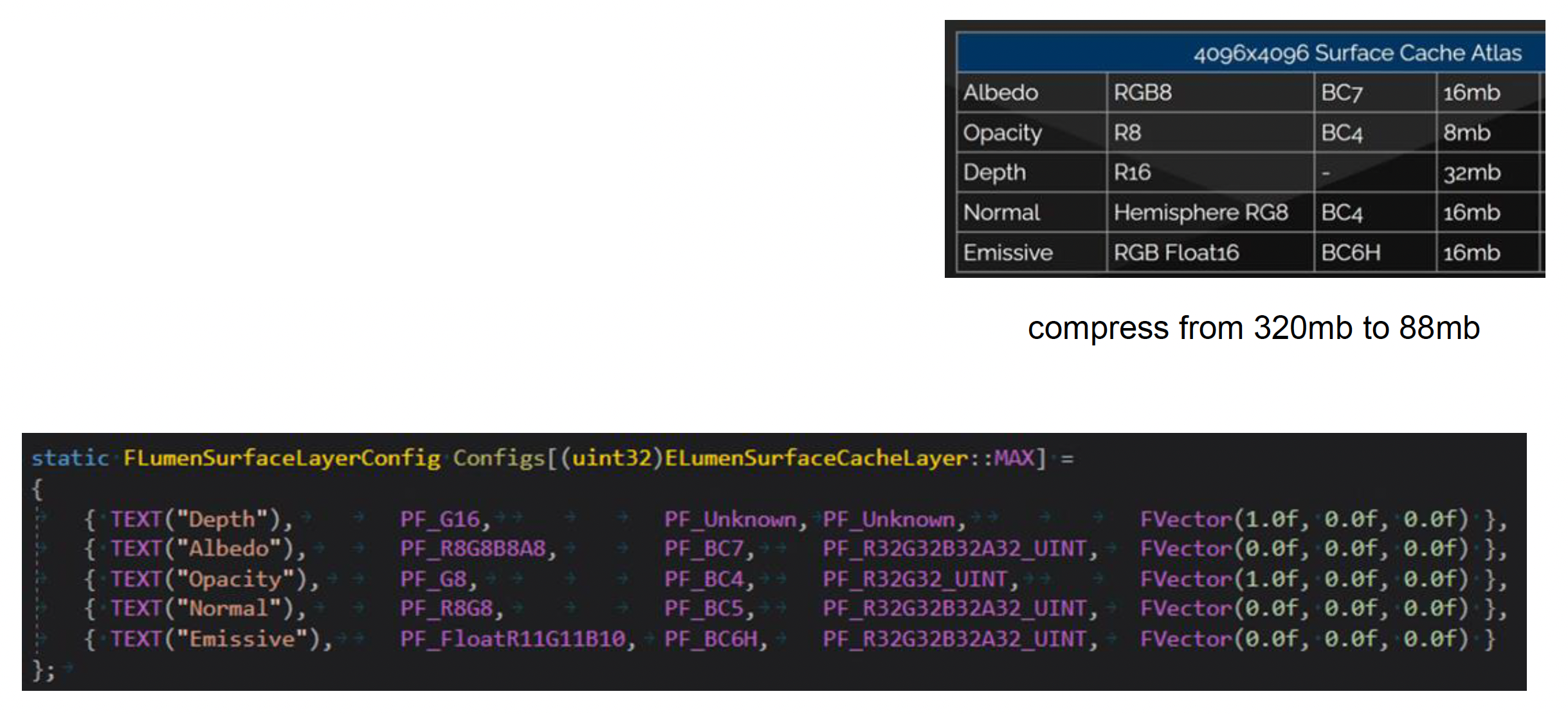

- 表面缓存的大小为 4096x4096，里面有多个 128x128 大小的物理页，在里面把每一个网格实例打包好
  - 若卡片捕捉 >= 128x128，将其划分为多个 128x128 的物理页
  - 否则从 128x128 的物理页中分配一部分给它
第二趟：将卡片复制到表面缓存并压缩

接下来得考虑如何固定表面缓存中的光照。在计算命中点光照的时候，我们会遇到两个问题：

像素是否在阴影中

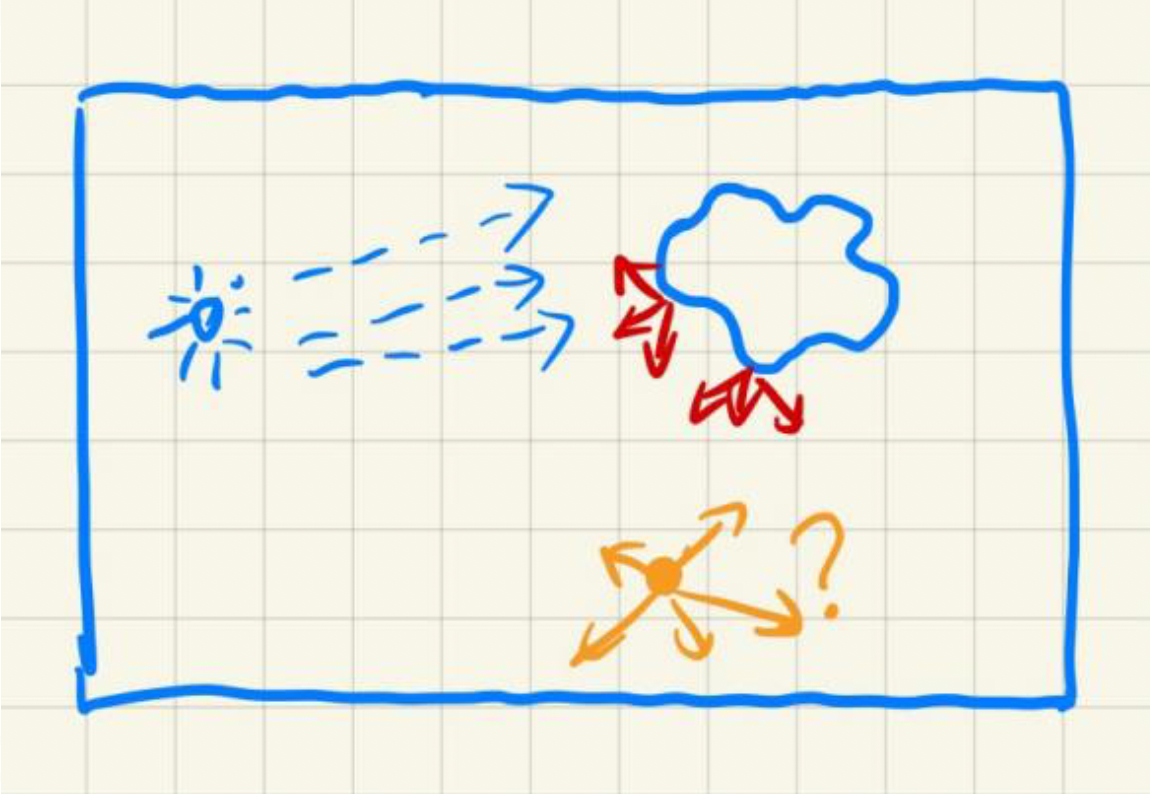

如何处理光线的多次弹射

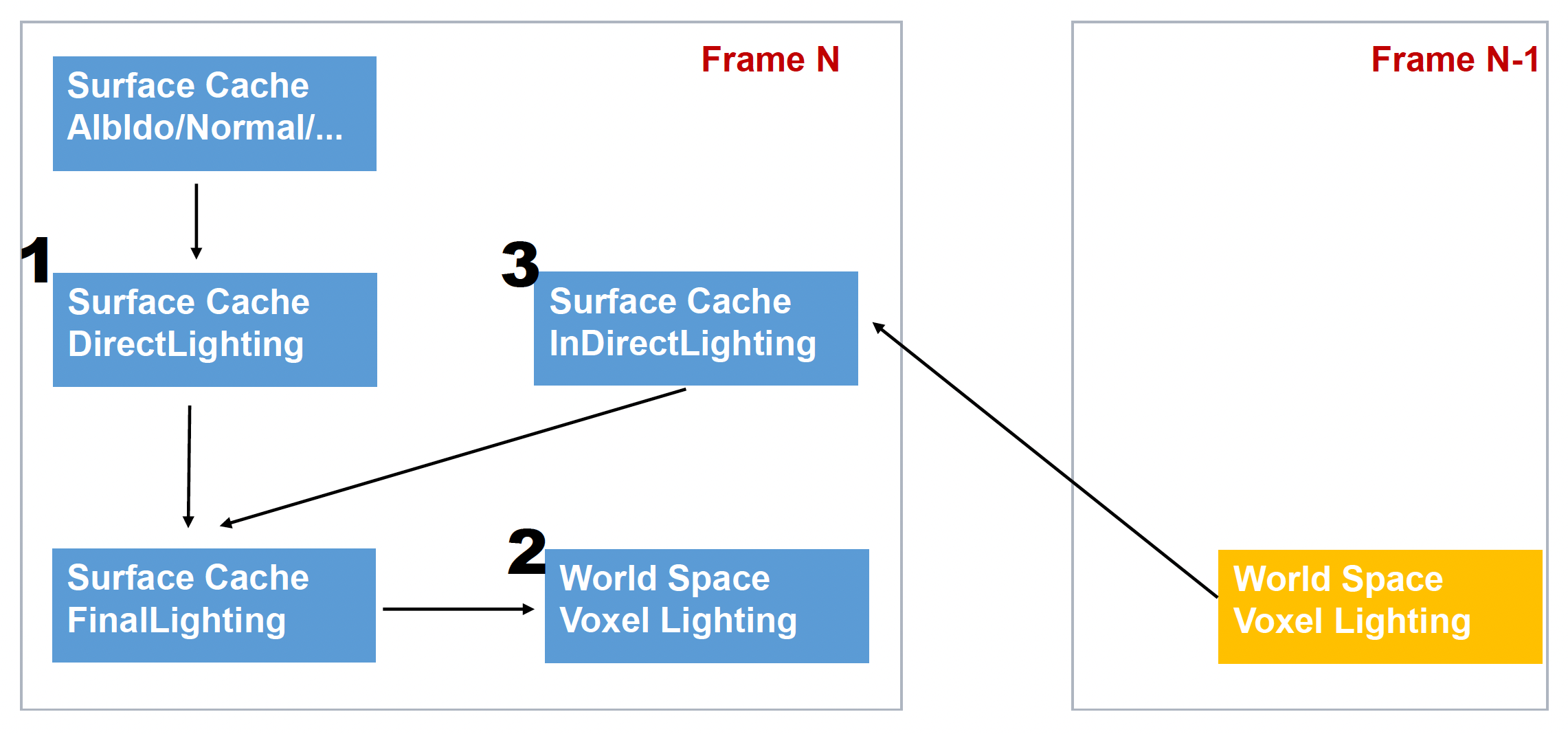

Lumen 的解决流程如下（简化版）：

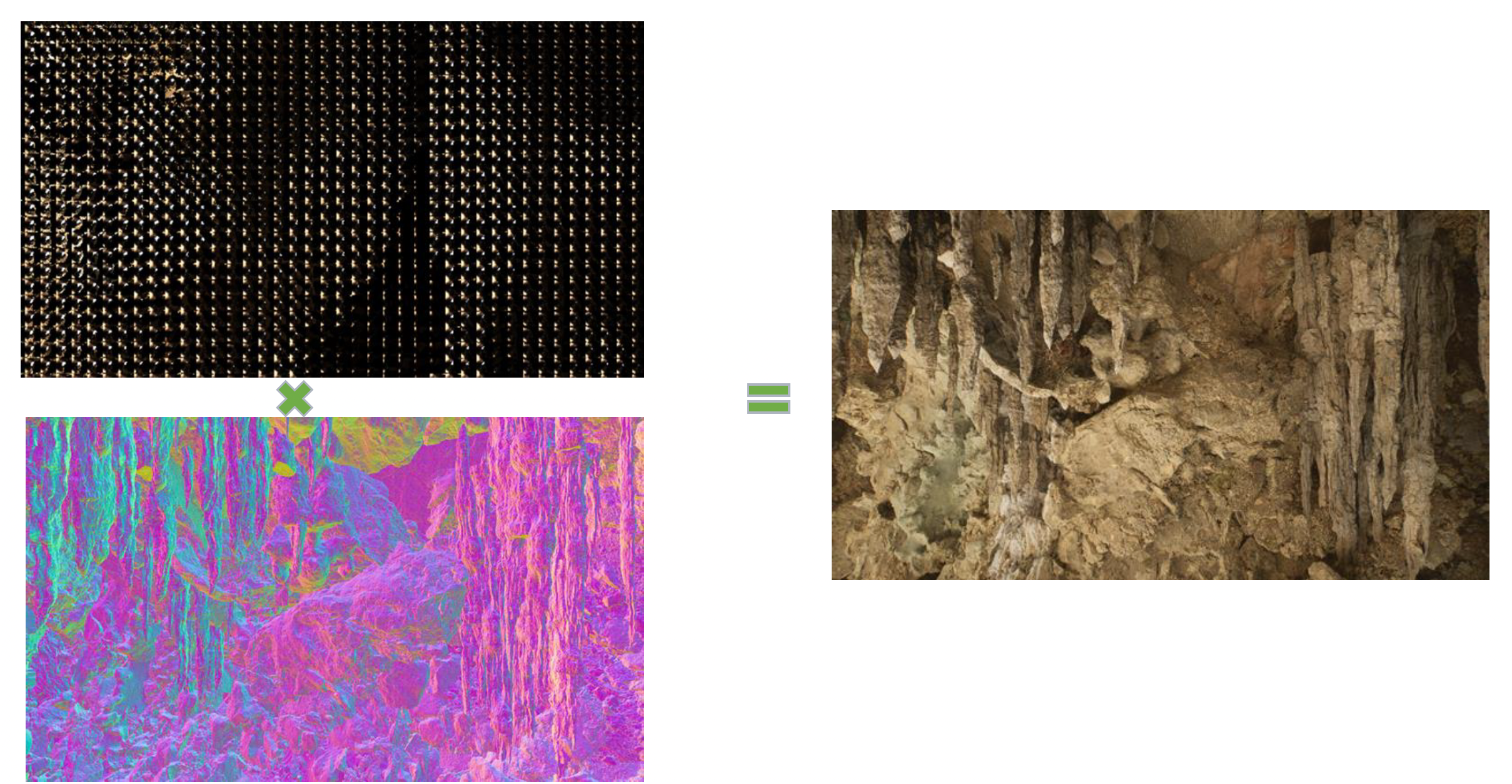

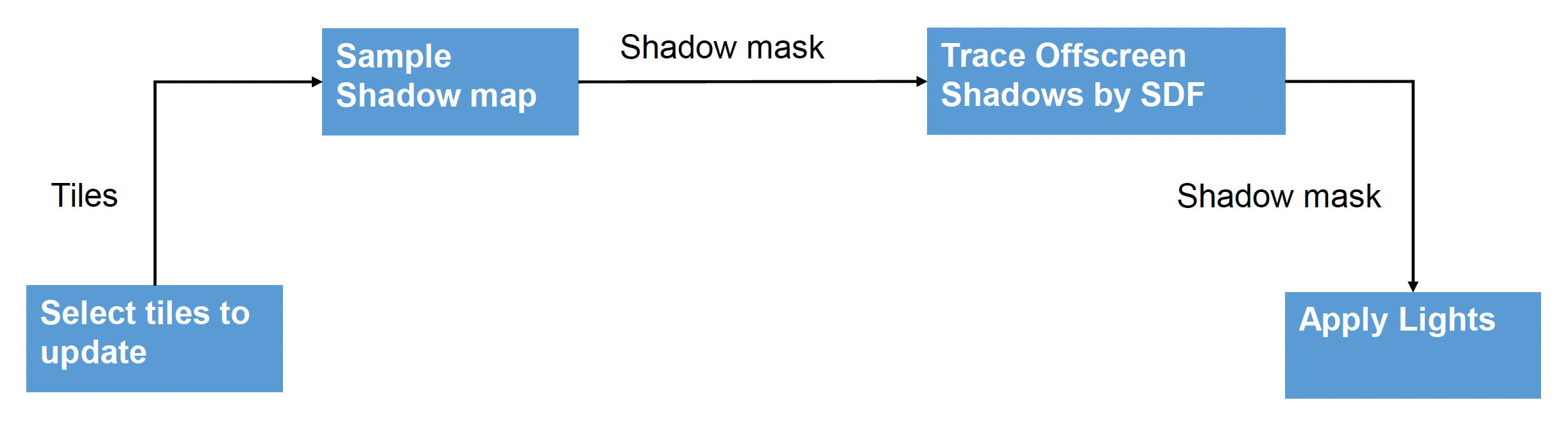

根据表面缓存（和阴影贴图）计算每个像素的直接光照

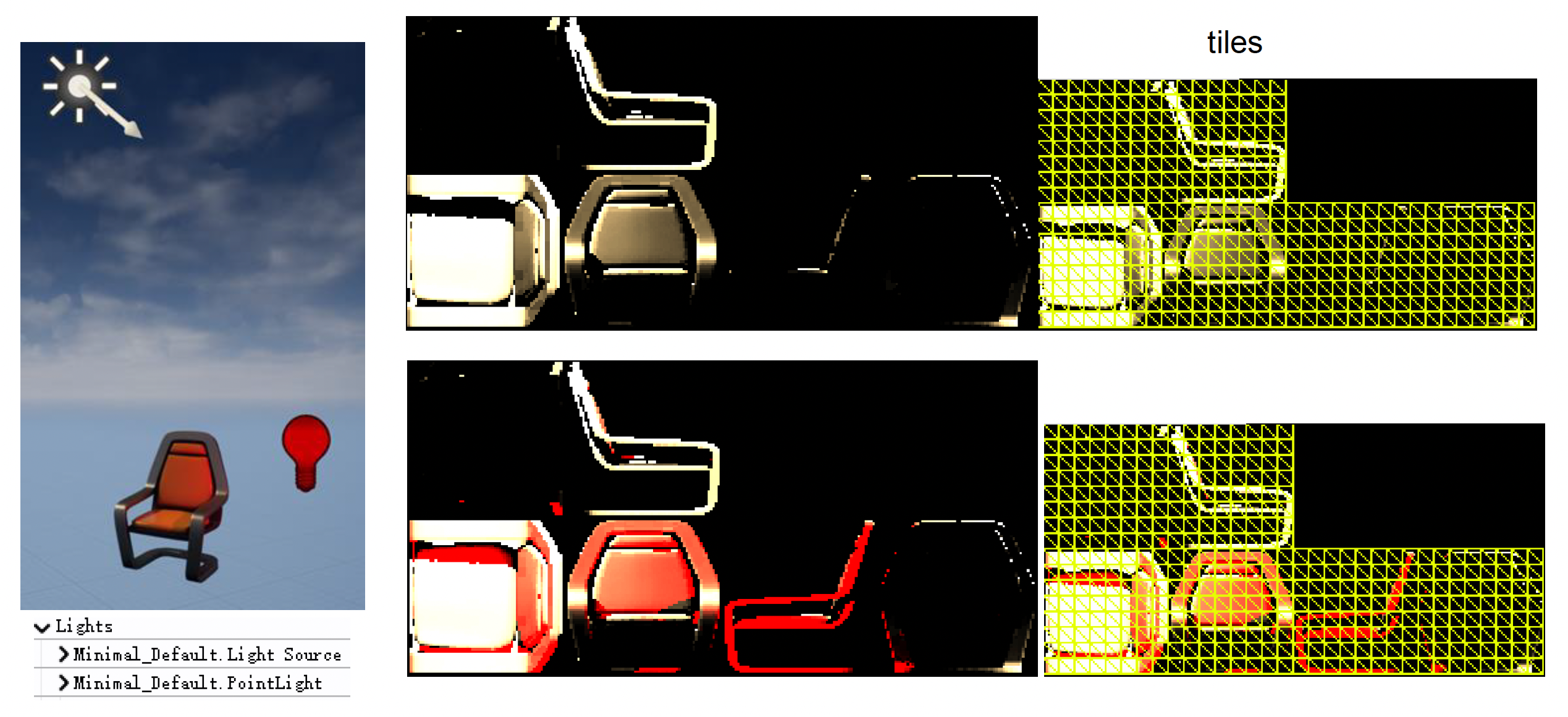

- 将 128x128 的页划分为 8x8 的块
- 使用 8x8 的块来剔除光源
- 每个块选择前 8 个光源
- 1 位阴影掩码
- 假设一个块可以被多个光源照亮，那么可叠加光照效果

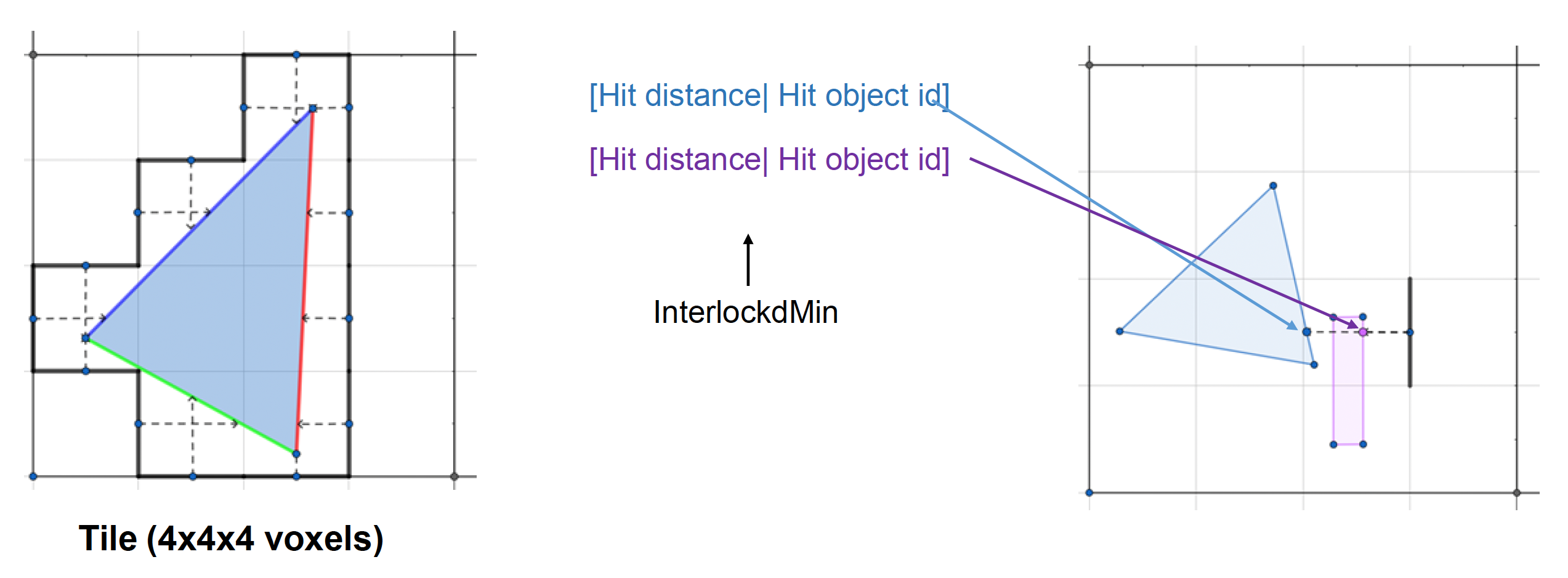

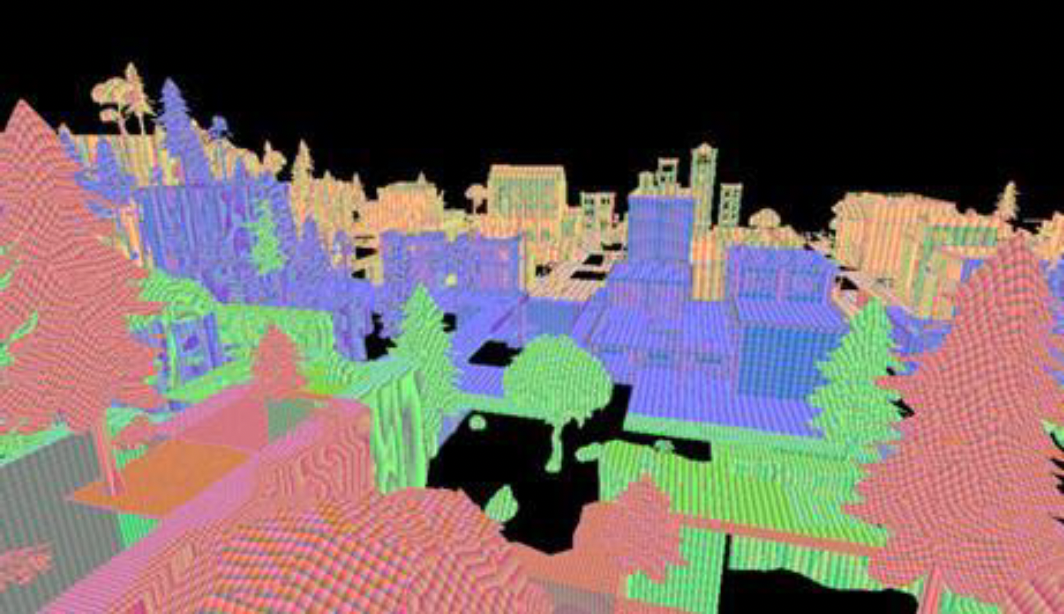

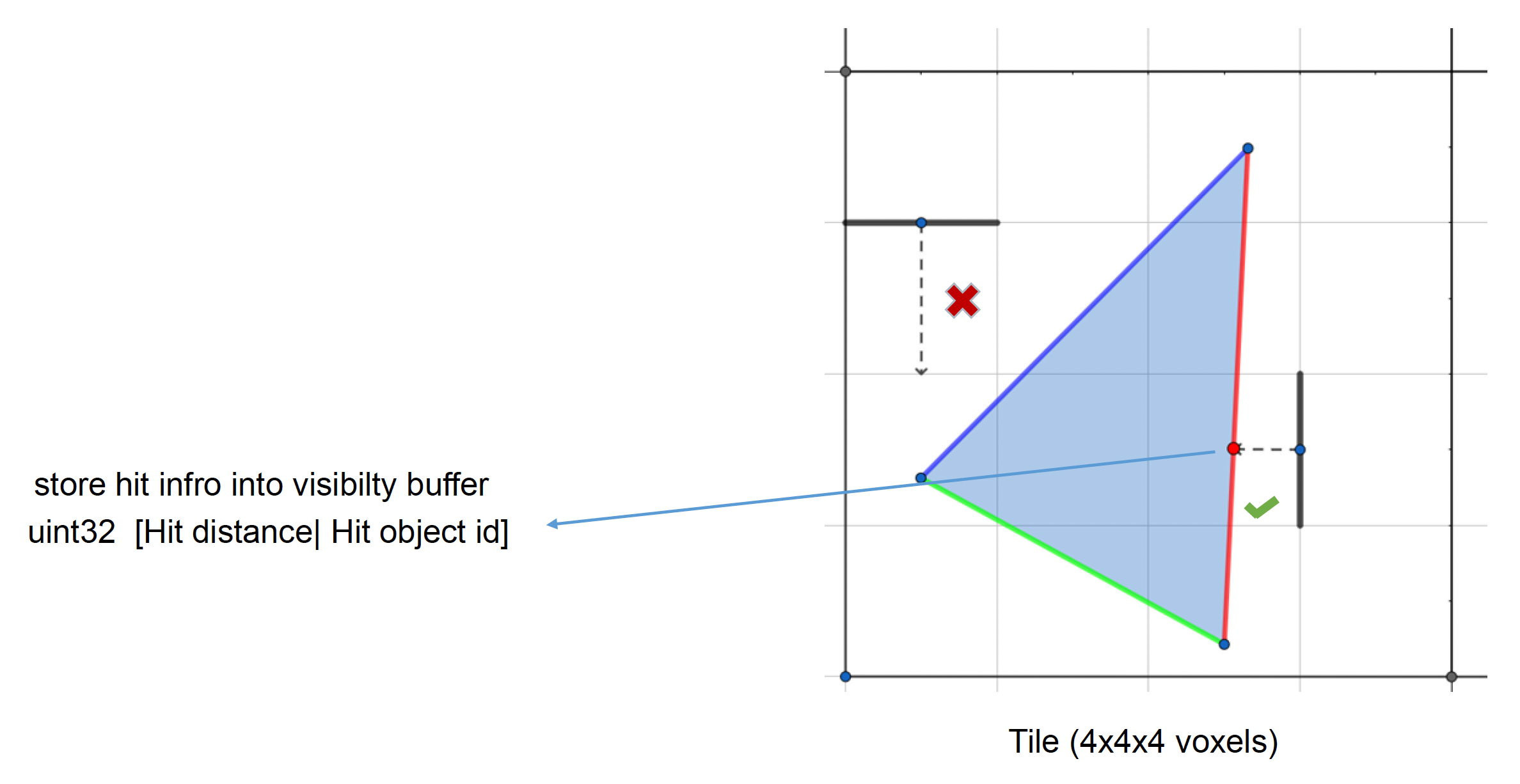

在世界坐标中计算上一帧的体素光照
得到的最终光照作为下一帧计算的依据
