Recap of CG Basics

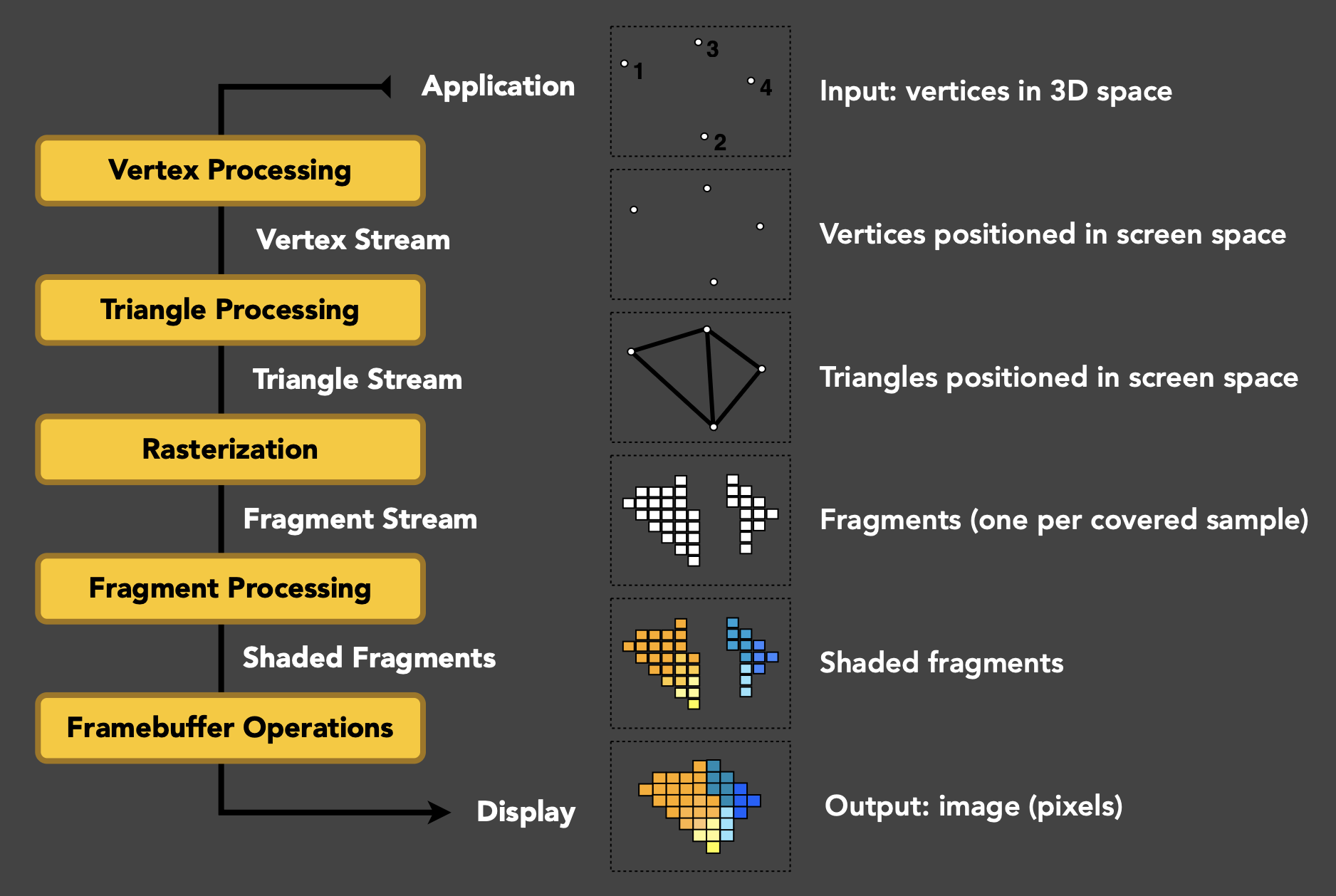

Basic GPU Hardware Pipeline

首先来回顾一下渲染管线的内容:

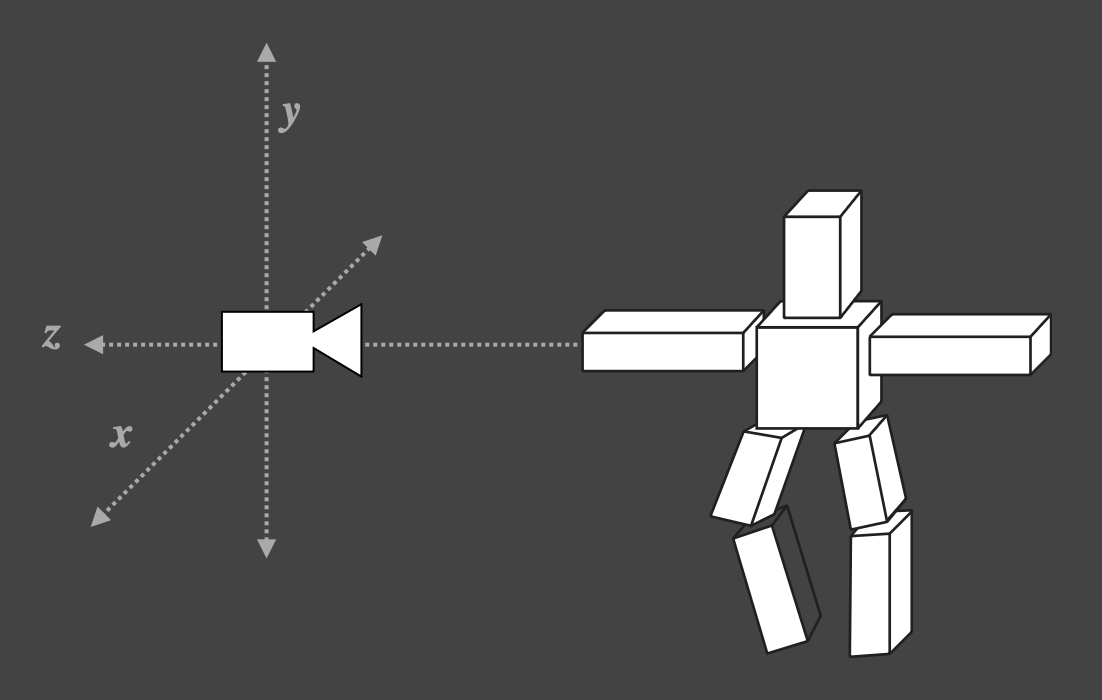

  • 通过模型、视图、投影变换(model, view, projection transforms),以及最后的视口(viewport)变换,将 3D 空间中的物体表示在屏幕上

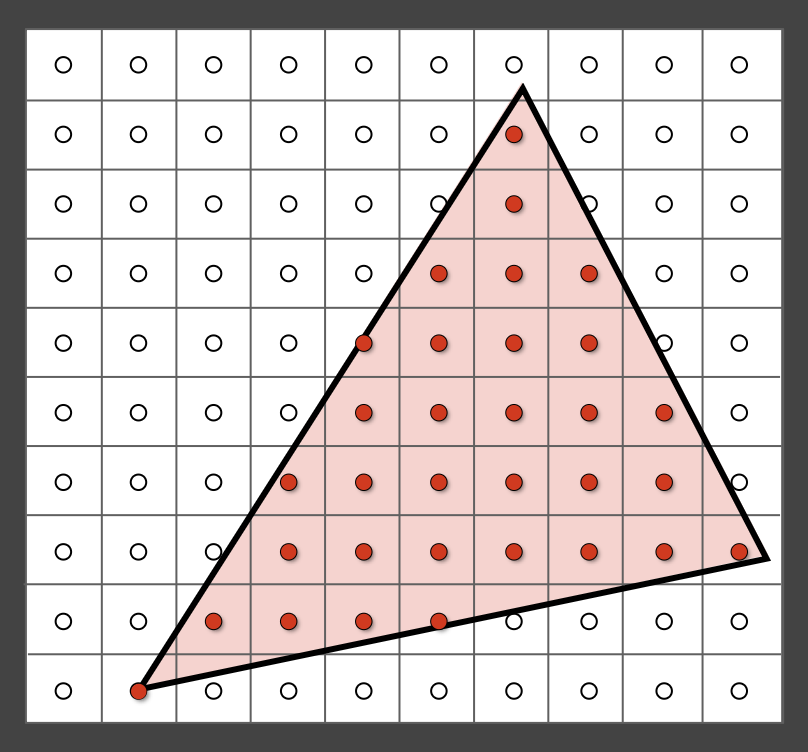

  • 然后对三角形进行光栅化,用一组片元(fragment)(有时也可直接称为像素)表示三角形

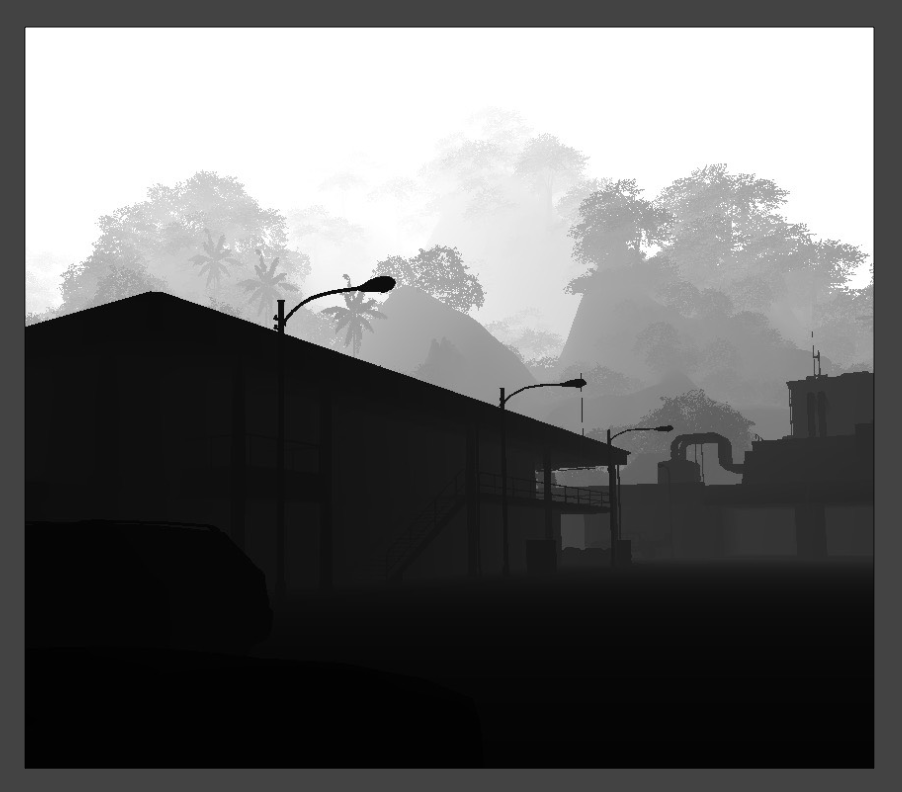

  • 深度缓冲区可见性测试(z-buffer visibility tests),记录三角形的远近(深度)

  • 着色(shading)

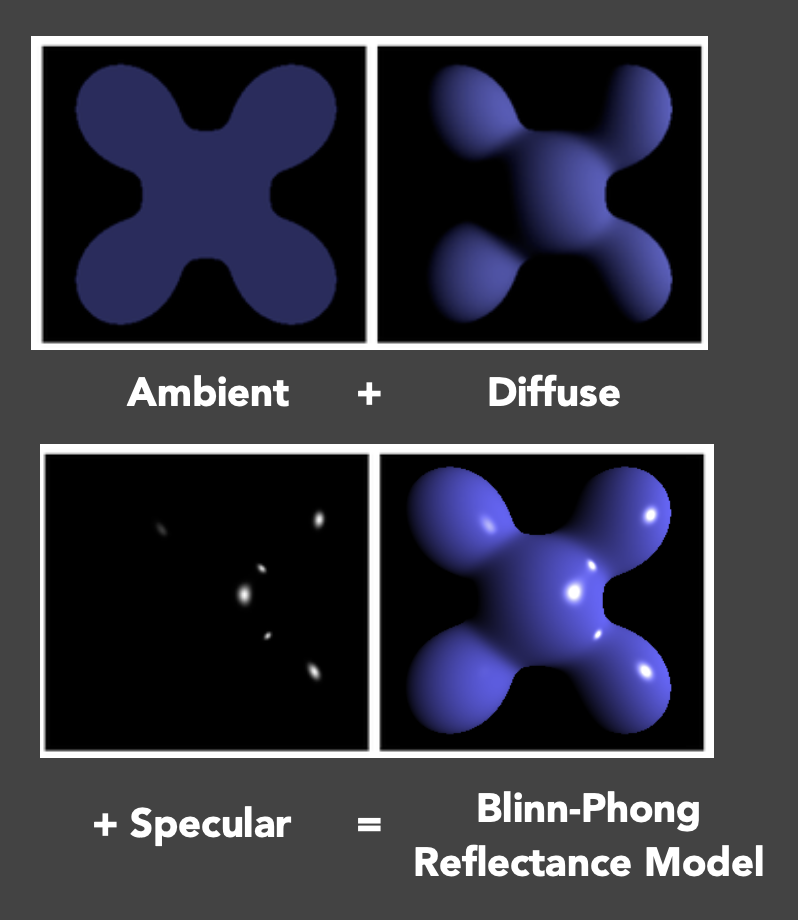

    • 比如 Blinn-Phong 反射模型,看起来还不错,但缺少真实感,原因在于环境光只是个常数,没有考虑间接光照、阴影等
    • 这一过程在 GPU 上跑会快很多,原因是多个单元可以并行处理

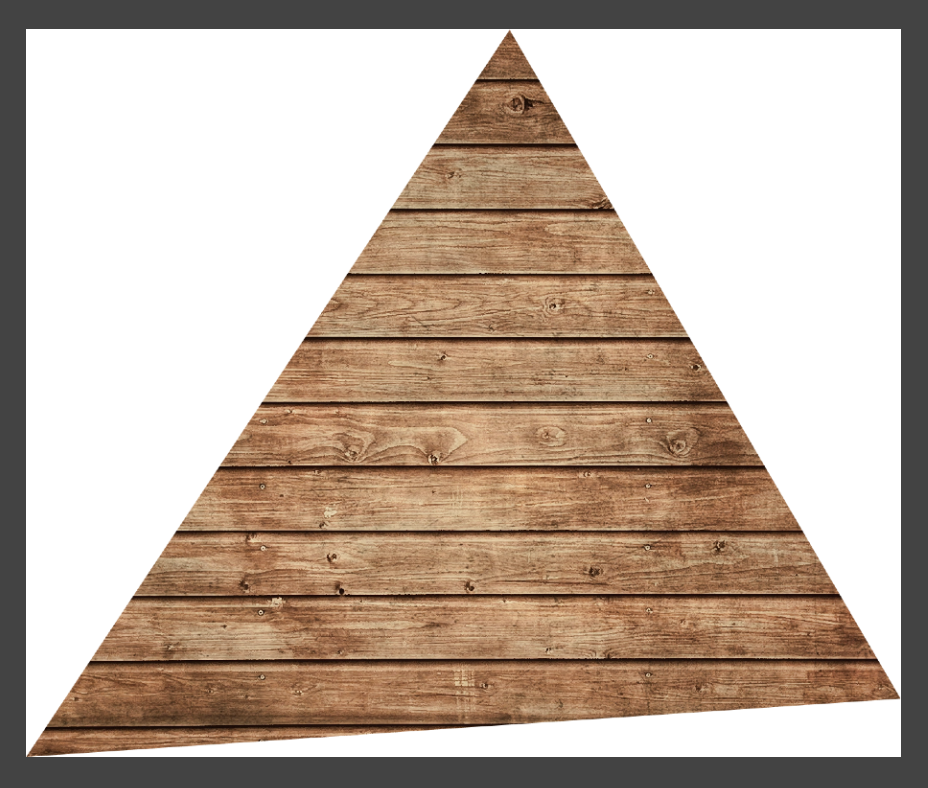

  • 纹理映射(texture mapping)和插值(interpolation):根据三角形三个顶点的纹理坐标,插值计算得到三角形内任意一点的纹理坐标(重心坐标)

OpenGL

OpenGL 是一组从 CPU 调用 GPU 管道的 API。因此用什么语言实现 OpenGL 都没关系,我们更关心 GPU 是怎么执行的,这确保了它的跨平台(cross-platform)特性。

类似的现代图形学 API 有 DirectX, Vulkan 等。

缺点

  • 碎片化(fragmented):由社区维护,因而存在众多不同版本,这些版本有着不同的特性
  • C 语言风格(意味着没有 OOP 的概念),不易使用
  • 难以调试(不过这一问题在最近有所改善)

如果学过 GAMES101,那么 OpenGL 还是比较容易掌握的,因为课中提到的每一步在 OpenGL 都有对应的实现,比如要实现投影变换只需调用它提供的 API 即可。


我们可以把整个渲染过程类比画一幅油画。

  1. 放置物体/模型
  2. 设置画架(easel)的位置
  3. 将画布(canvas)附在画架上
  4. 在画布上绘画
  5. ((保持位置不变,绘制更多油画)将其他画布附在画架上,并继续作画)
  6. (使用先前的绘画作为参考)

实际上 OpenGL 也是严格遵循这六个步骤的。现在我们要用 OpenGL 渲染一个 3D 场景,流程如下:

  1. 放置物体/模型:

    • 模型描述(model specification):用户指定了对象的顶点、法线、纹理坐标,存储在顶点缓冲对象(vertex buffer object, VBO)中,发送给 GPU(与 .obj 文件的存储方式很像)
    • 模型变换(model transformation):使用 OpenGL 函数来获取矩阵,比如 glTranslate, glMultMatrix 等,无需自己编写任何东西
  2. 设置画架的位置:视图变换

    • 创建或使用帧缓冲区(framebuffer)
    • 只需简单调用就能设置相机(视图变换矩阵),例如 gluPerspective

      void gluPerspective(
          GLdouble fovy,
          GLdouble aspect,
          GLdouble zNear,
          GLdouble zFar
      );

  3. 将画布附在画架上 / 5. 保持位置不变,绘制更多油画:OpenGL 中的一次渲染过程(one rendering pass)

    • 指定要使用的帧缓冲区
    • 输出一个或多个纹理(着色、深度等)
    • 渲染(片段着色器定义每个纹理上的内容)
    • 多渲染目标(multiple render target):只要指定一个帧缓冲区就能渲染出很多不同的纹理
    • 实时渲染中不会立马将渲染结果显示在屏幕上,因为如果当前帧来不及渲染完的话,就会出现画面撕裂的问题,即同一时刻出现上下两半不同的渲染结果
      • 游戏中通过选中「垂直同步」选项避免这一问题
      • 一般的解决方案是将渲染结果暂时存在缓冲区中,等确保没问题后再一起渲染(双重缓冲)
  4. 在画布上绘画:如何着色,这时要用到顶点着色器和片元着色器

    • 并行处理每个顶点:OpenGL 调用用户指定的顶点着色器,变换顶点(模型视图、投影)及其他操作
    • OpenGL 光栅化每个图元(primitives),为每个像素生成一个片元
    • 并行处理每个片元

      • OpenGL 调用用户指定的片元着色器,进行着色与光照计算
      • OpenGL 还默认处理深度缓冲区测试,也可以自己写
    • 我们最需要关注的操作是自定义顶点和片段着色器,因为即便在 GUI(比如游戏引擎的编辑器)中,其他操作也都封装好了

总结

在每一趟(pass)中,

  • 指定对象、相机、MVP 矩阵等
  • 指定帧缓冲区和输入/输出纹理
  • 指定顶点/片元着色器
  • 当所有内容都在 GPU 上设置完毕后就可以开始渲染啦!

最后还有多趟渲染没讲。实际上之前在 CG 课中学过的阴影映射就是一个很经典的两趟渲染。

OpenGL Shading Language (GLSL)

顾名思义,着色语言(shading language)就是一种描述着色器怎么运作,怎么操作的语言,比如如何对顶点、片元着色。它采用一种和 C 类似的语法,但有更多的限制(其实也有更多好用的东西)。

着色语言的历史

参考 Cook 关于着色树的论文和 Renderman 离线渲染技术

  • 上古时代:在 GPUs 上进行汇编编程
  • Stanford 实时着色语言,在 SGI 工作
  • 还是很久以前:NVINDA 的 Cg
  • DirectX 的 HLSL(顶点 + 像素)
  • OpenGL 的 GLSL(顶点 + 片元)

着色器的设置流程:

  • 初始化(着色器本身稍后讨论)

    • 创建(顶点与片元)着色器
    • 编译着色器
    • 将着色器附加到程序
    • 链接程序
    • 使用程序
  • 着色器的源码本质上是字符串序列

  • 编译步骤与常规程序类似
代码样例(FYI)
GLuint initshaders(GLenum type, const char *filename) {
    // Using GLSL shaders, OpenGL book, page 679
    GLuint shader = glCreateShader(type);
    GLint compiled;
    string str = textFileRead(filename);
    GLchar * cstr = new GLchar[str.size()+1];
    const GLchar * cstr2 = cstr; // Weirdness to get a const char
    strcpy(cstr,str.c_str());
    glShaderSource(shader, 1, &cstr2, NULL);
    glCompileShader(shader);
    glGetShaderiv(shader, GL_COMPILE_STATUS, &compiled);
    if (!compiled) {
        shadererrors(shader);
        throw 3;
    }
    return shader;
}
GLuint initprogram(GLuint vertexshader, GLuint fragmentshader) {
    GLuint program = glCreateProgram();
    GLint linked;
    glAttachShader(program, vertexshader);
    glAttachShader(program, fragmentshader);
    glLinkProgram(program);
    glGetProgramiv(program, GL_LINK_STATUS, &linked);
    if (linked) glUseProgram(program);
    else {
        programerrors(program);
        throw 4;
    }
    return program;
}
顶点着色器
attribute vec3 aVertexPosition;
attribute vec3 aNormalPosition;
attribute vec2 aTextureCoord;

uniform mat4 uModelViewMatrix;
uniform mat4 uProjectionMatrix;

varying highp vec2 vTextureCoord;
varying highp vec3 vFragPos;
varying highp vec3 vNormal;

void main(void) {
    vFragPos = aVertexPosition;
    vNormal = aNormalPosition;

    gl_Position = uProjectionMatrix * uModelViewMatrix * vec4(aVertexPosition, 1.0);

    vTextureCoord = aTextureCoord;
}
片元着色器
uniform sampler2D uSampler;
uniform vec3 uKd;
uniform vec3 uKs;
uniform vec3 uLightPos;
uniform vec3 uCameraPos;
uniform float uLightIntensity;
uniform int uTextureSample;

varying highp vec2 vTextureCoord;
varying highp vec3 vFragPos;
varying highp vec3 vNormal;

void main(void) {
    vec3 color;
    if (uTextureSample == 1) {
        color = pow(texture2D(uSampler, vTextureCoord).rgb, vec3(2.2));
    } else {
        color = uKd;
    }

    vec3 ambient = 0.05 * color;

    vec3 lightDir = normalize(uLightPos - vFragPos);
    vec3 normal = normalize(vNormal);
    float diff = max(dot(lightDir, normal), 0.0);
    float light_atten_coff = uLightIntensity / length(uLightPos - vFragPos);
    vec3 diffuse = diff * light_atten_coff * color;

    vec3 viewDir = normalize(uCameraPos - vFragPos);
    float spec = 0.0;
    vec3 reflectDir = reflect(-lightDir, normal);
    spec = pow(max(dot(viewDir, reflectDir), 0.0), 35.0);
    vec3 specular = uKs * light_atten_coff * spec;

    gl_FragColor = vec4(pow((ambient + diffuse + specular), vec3(1.0/2.2)), 1.0);
}
  • varying 关键字用于在顶点着色器和片元着色器之间传递插值
  • uniform 关键字表示全局变量
  • highp 表示高精度
  • sampler2D 表示定义一个纹理,可以利用 texture2D 函数以及纹理坐标参数查询特定位置上的纹理值,通常有 4 个通道
  • gl_Position 表示顶点变换后的位置,而 gl_FragColor 用来表明片元的颜色,需要往这些变量设置值

Debugging Shaders

  • 多年前:NVIDIA Nsight + Visual Studio

    • 调试 GLSL 时需多个 GPUs
    • 必须在 HLSL 中以软件模拟模式运行
  • 现在的调试方案:

    • Nsight Graphics(跨平台,但只能用在 N 卡上)
    • RenderDoc(跨平台,无 GPUs 限制)
    • 对于 WebGL,前者在官网中明确说明可以调试,而后者没有提供官方支持
  • 闫老师的建议:由于没法直接打印中间值(因为这只能由 CPU 完成,但着色器工作在 GPU 中),所以一种比较粗暴的方法是直接拿电脑的颜色提取器(比如 macOS 自带的数码测色计(digital color meter))获取渲染结果的颜色

The Rendering Equation

渲染方程(rendering equation)是渲染领域中一个非常重要的概念,像路径追踪等技术就是以它为基础的。它是一个描述了光线的传播的方程,具体公式如下:

\[ \underbrace{L_o(p,\omega_o)}_{\substack{\text{outgoing} \\ \text{radiance}}} = \underbrace{L_e(p,\omega_o)}_{\text{emission}} + \int_{H^2} \underbrace{f_r(p,\omega_i \rightarrow \omega_o)}_{\text{BRDF}} \underbrace{L_i(p,\omega_i)}_{\substack{\text{incident} \\ \text{radiance}}} \cos\theta_i d\omega_i \]

实时渲染中,需要对这个方程做一点小改动:

  • 需显式考虑可见性(visibility)
  • BRDF 项通常和余弦项一起考虑
\[ \underbrace{L_o(p,\omega_o)}_{\substack{\text{outgoing} \\ \text{lighting}}} = \int_{\Omega^+} \underbrace{L_i(p,\omega_i)}_{\substack{\text{incident} \\ \text{lighting} \\ (\text{from source})}} \underbrace{f_r(p,\omega_i \rightarrow \omega_o) \cos\theta_i}_{\text{(cosine-weighted) BRDF}} \underbrace{V(p, \omega_i)}_{\text{visibility}} d\omega_i \]

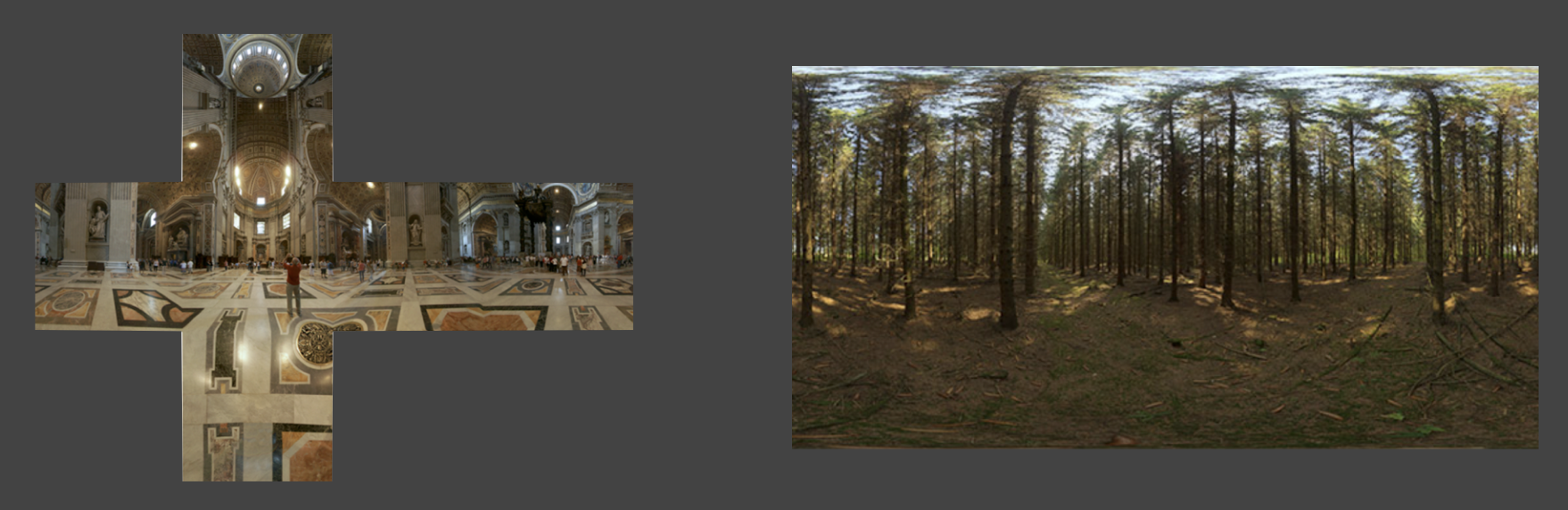

这种调整的一个好处是可以很自然地处理环境光照(environment lighting),即考虑各个方向的入射光。通常会用一个立方体或球形贴图(纹理)表示,不过这两种方法都有各自的问题。之后将会引入一种新的表示方法。

另外一个相关技术是全局光照,它包含直接光照和间接光照两部分。其中直接光照可直接通过上面的渲染方程计算出来;而间接光照则可以通过渲染方程的递归定义计算,比如某个点的入射光很有可能是来自其他物体表面的反射光。

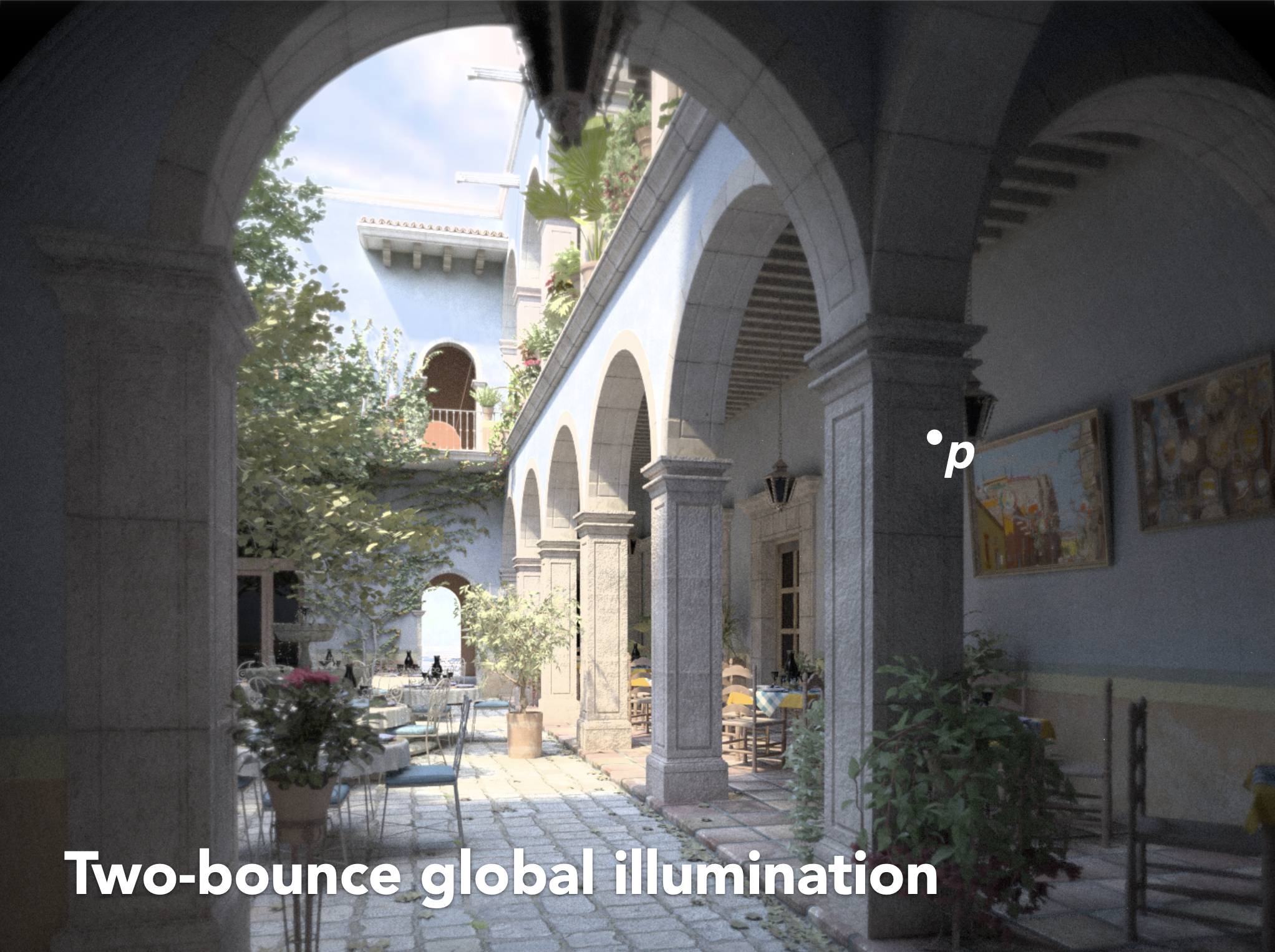

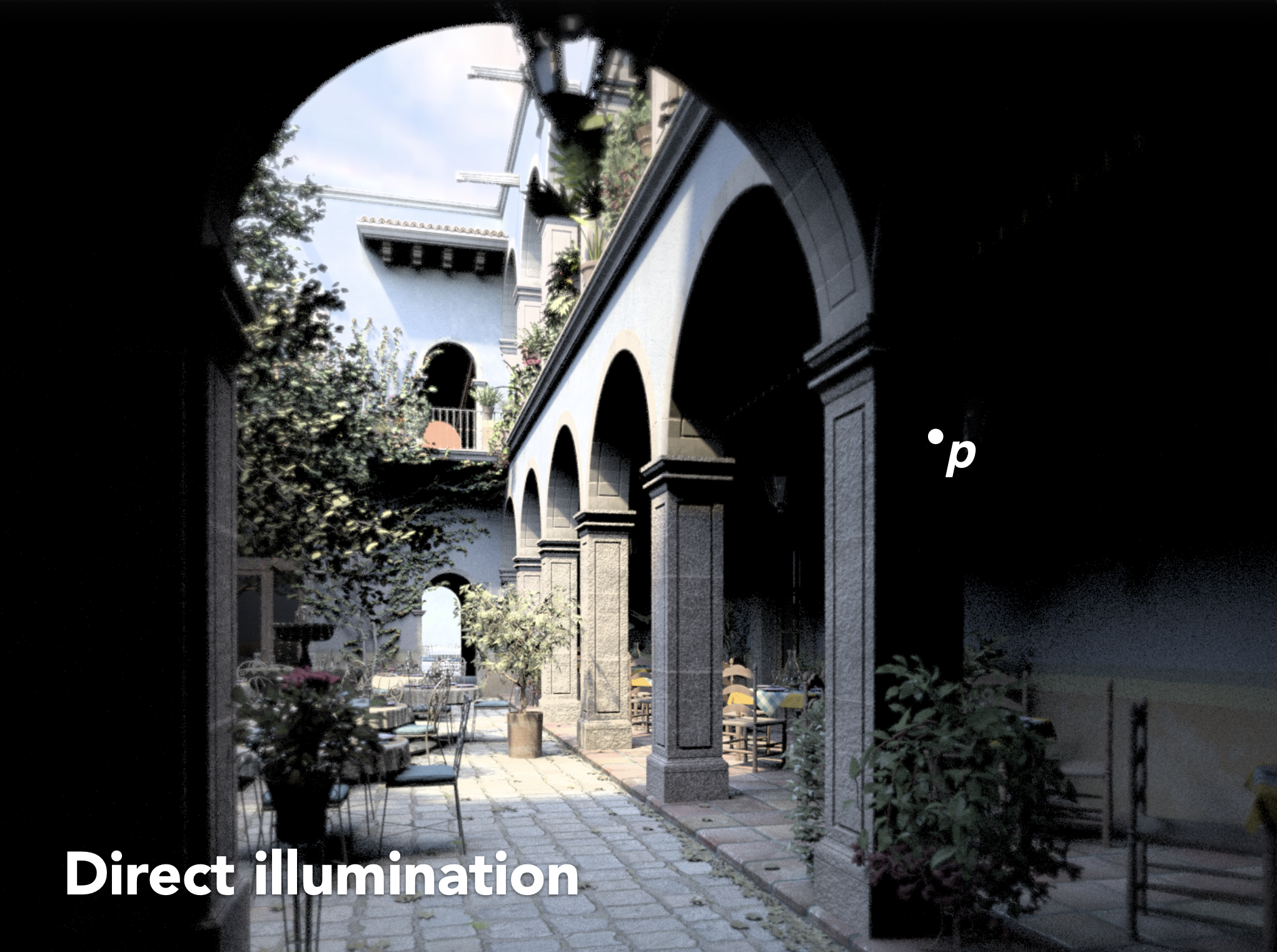

例子

可以看到,弹射一次后就可以得到不错的间接光照效果,之后多弹几次效果提升就不那么明显了。
