Real-Time Environment Mapping

回顾:环境光照

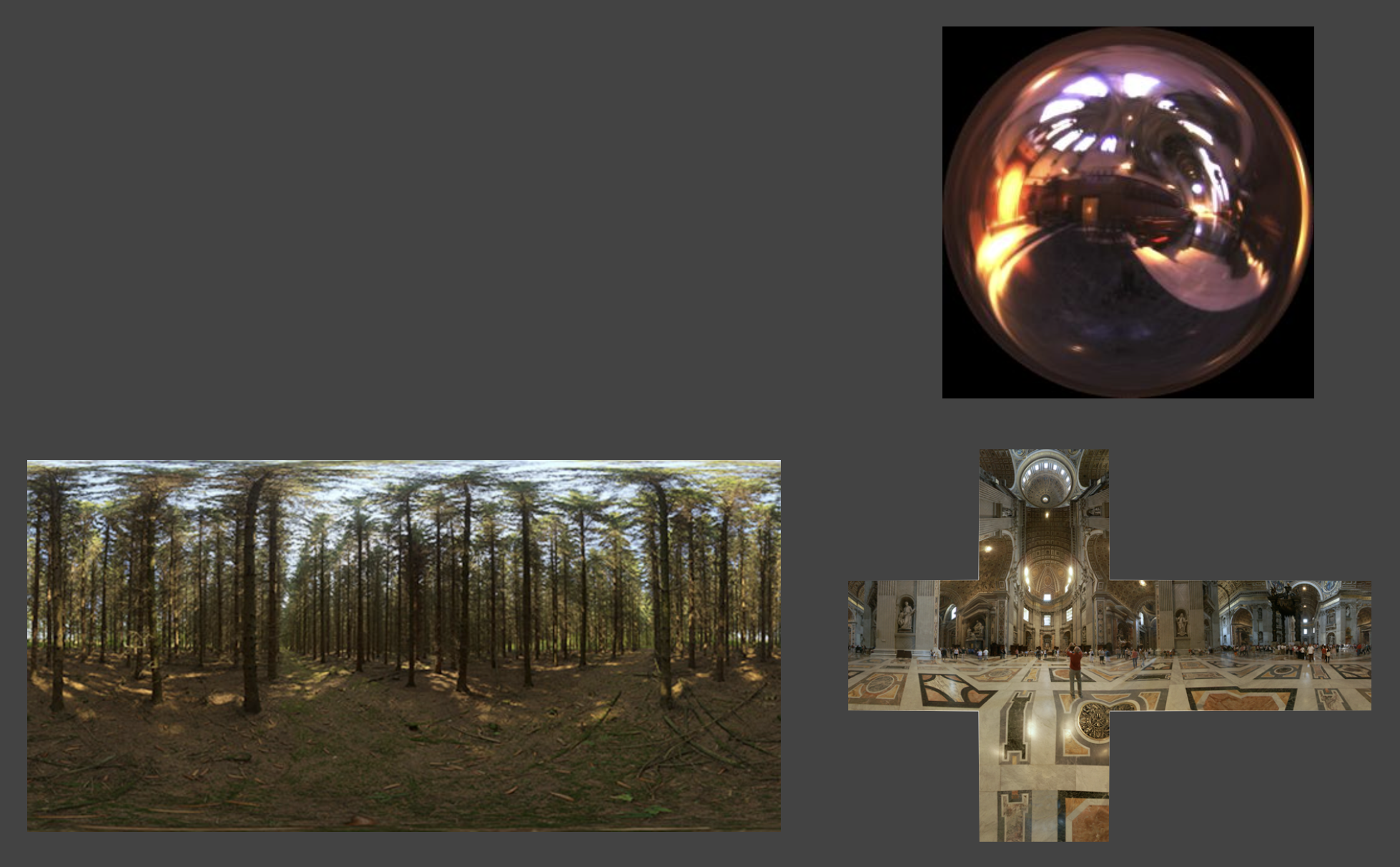

环境光照(environment lighting)是表示来自所有方向的直接光照(来自无限远的光)的图像。常见形式有:

  • 球体贴图(spherical map)
  • 立方体贴图(cube map)

Shading from Environment Lighting

根据环境光照进行着色的技术有一个非正式的名称,叫做基于图像的光照(image-based lighting, IBL)。对场景中任意一点着色便是在求解渲染方程不考虑阴影):

\[ L_o(p,\omega_o) = \underbrace{\int_{\Omega^+}}_{\substack{\text{For all directions from} \\ \text{the upper hemisphere}}} L_i(p,\omega_i) f_r(p,\omega_i, \omega_o) \cos\theta_i \cancel{V(p, \omega_i)} d\omega_i \]

通用解法便是蒙特卡洛积分法,可以得到近似的数值,但需要大量采样点,因此计算很慢。那么我们能否避免采样呢?

Tip

不过最近几年出现了时间、空间的滤波,采样复用等研究进展,使得采样方法得以在实时渲染领域得到应用。尽管如此,我们还是希望尽可能避免做采样。

在着手解决之前先做一些观察吧。注意到:

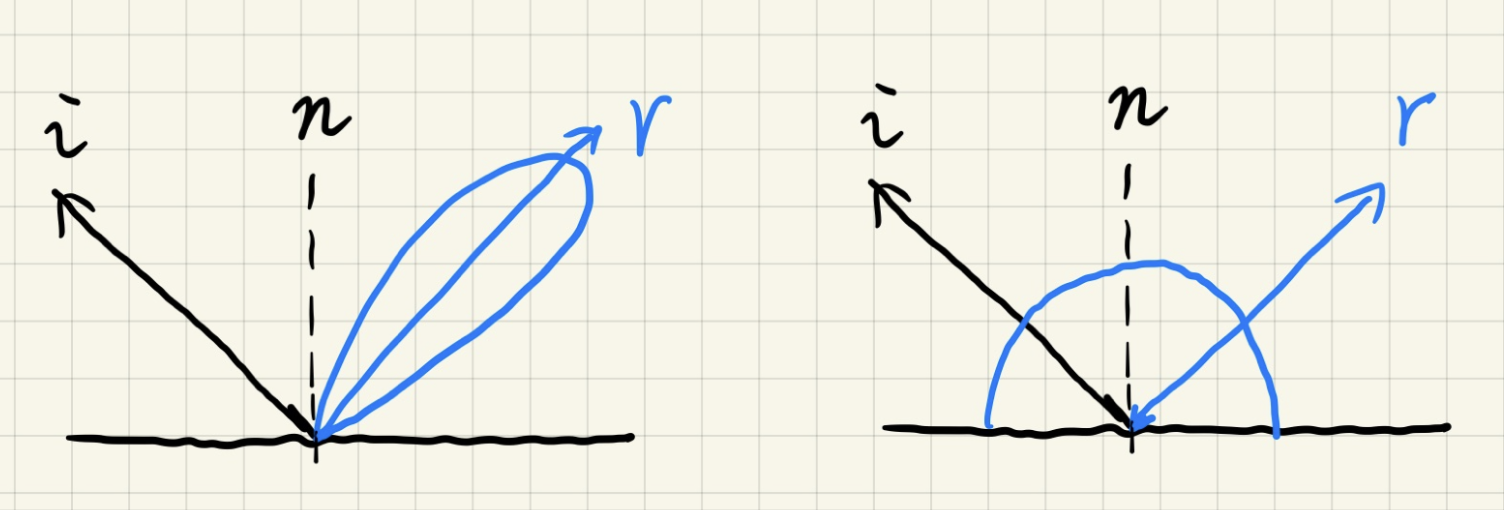

  • 镜面材质的 BRDF -> 只覆盖了很小的球面面积(因为反射光线比较集中)
  • 漫反射材质的 BRDF -> 覆盖了大多数球面,且十分平滑(因为反射光线沿四面八方发射)

之前提到的积分近似公式就在这里派上用场了,因为 BRDF 正好满足了近似公式的使用条件(积分区域小,或者函数平滑变化)!

\[ \int_{\Omega} f(x) g(x) \mathrm{d} x \approx \frac{\int_{\Omega_{G}} f(x) \mathrm{d} x}{\int_{\Omega_{G}} \mathrm{d} x} \cdot \int_{\Omega} g(x) \mathrm{d} x \]

将渲染方程代入,得到(方框标出来的就是光照项):

\[ L_{o}\left(p, \omega_{o}\right) \approx \boxed{\frac{\int_{\Omega_{f_{r}}} L_{i}\left(p, \omega_{i}\right) \mathrm{d} \omega_{i}}{\int_{\Omega_{f_{r}}} \mathrm{d} \omega_{i}}} \cdot \int_{\Omega^{+}} f_{r}\left(p, \omega_{i}, \omega_{o}\right) \cos \theta_{i} \mathrm{d} \omega_{i} \]
回顾近似公式在计算阴影中的应用

当时我们分离出来的是可见性函数项。所以要根据情况灵活使用近似公式。

\[ L_{o}\left(\mathrm{p}, \omega_{o}\right) \approx \boxed{\frac{\int_{\Omega^{+}} V\left(\mathrm{p}, \omega_{i}\right) \mathrm{d} \omega_{i}}{\int_{\Omega^{+}} \mathrm{d} \omega_{i}}} \cdot \int_{\Omega^{+}} L_{i}\left(\mathrm{p}, \omega_{i}\right) f_{r}\left(\mathrm{p}, \omega_{i}, \omega_{o}\right) \cos \theta_{i} \mathrm{d} \omega_{i} \]

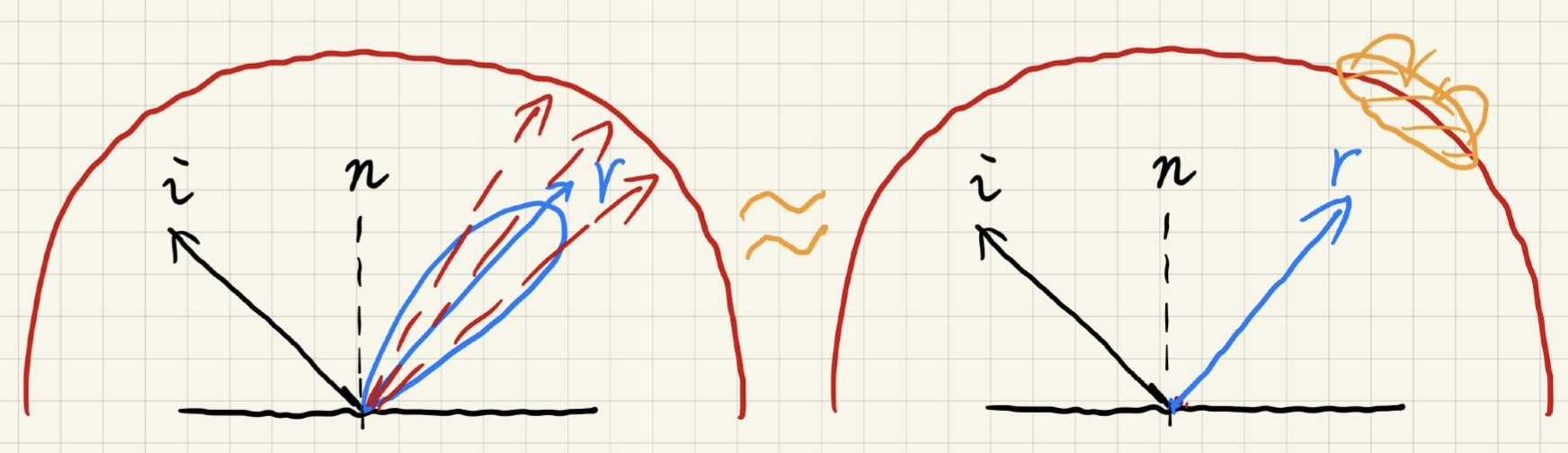

拆出来的那一项相当于对环境光照进行了一个预滤波(prefiltering)(模糊,渲染之前就算好了)的处理:

  • 预生成一组不同滤波的环境光照
  • 中间过渡的滤波器大小可通过三线性插值近似得到(类似 Mipmap
    • 比如知道大小为 4x4 和 8x8 的滤波器,可通过插值得到 5x5 大小的滤波器
    • 对于球形贴图,滤波器大小对应了立体角大小

之后便能查询 \(r\)(镜面反射)方向的预滤波环境光照。

不过等号右边的第二项依然是一个积分,它也应当避免采样。一种思路是预先计算所有可能变量组合的值,包括粗糙度颜色(菲涅尔项)等。但这需要一个维度极高的巨大表格。

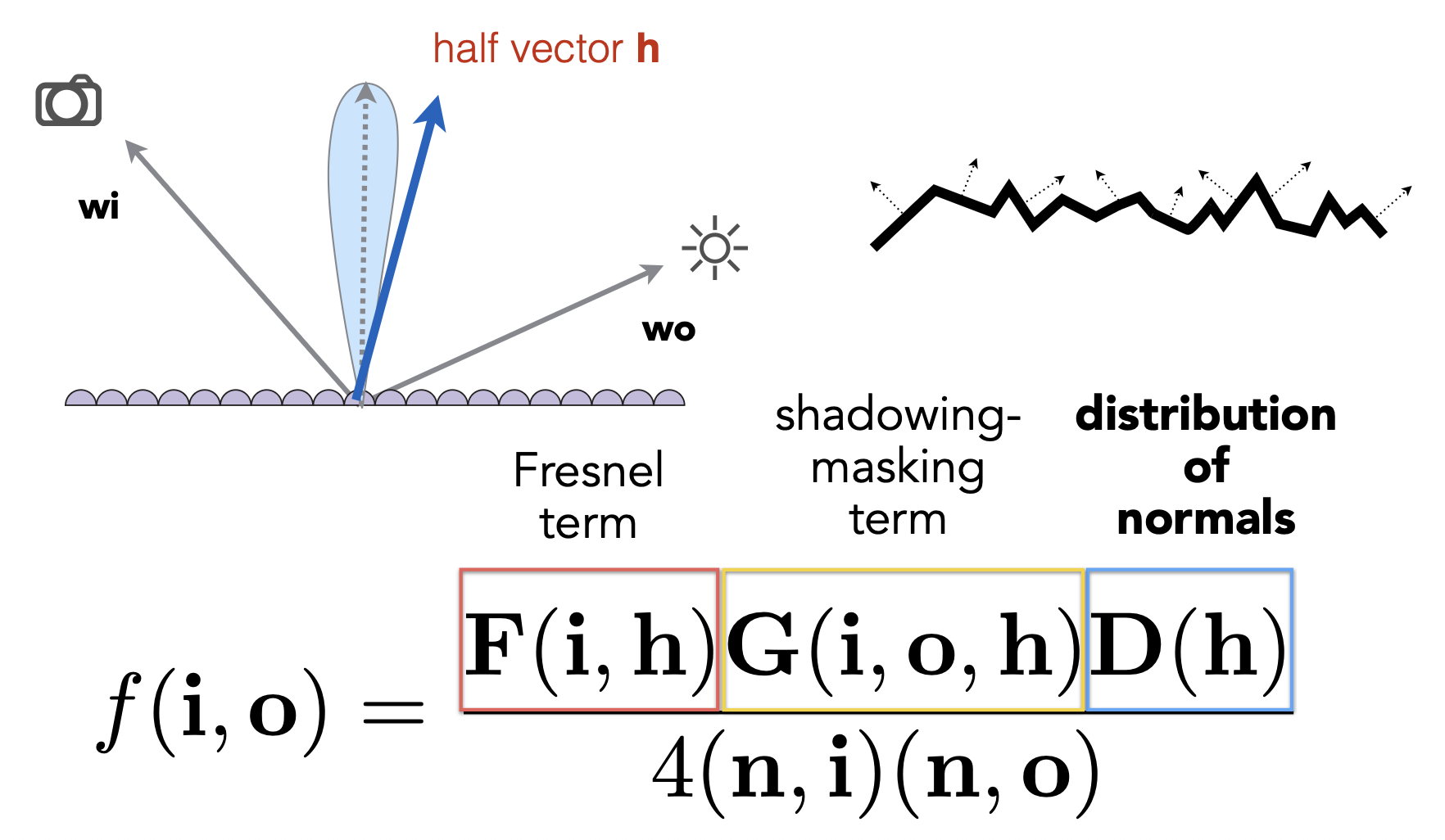

回顾:微表面 BRDF

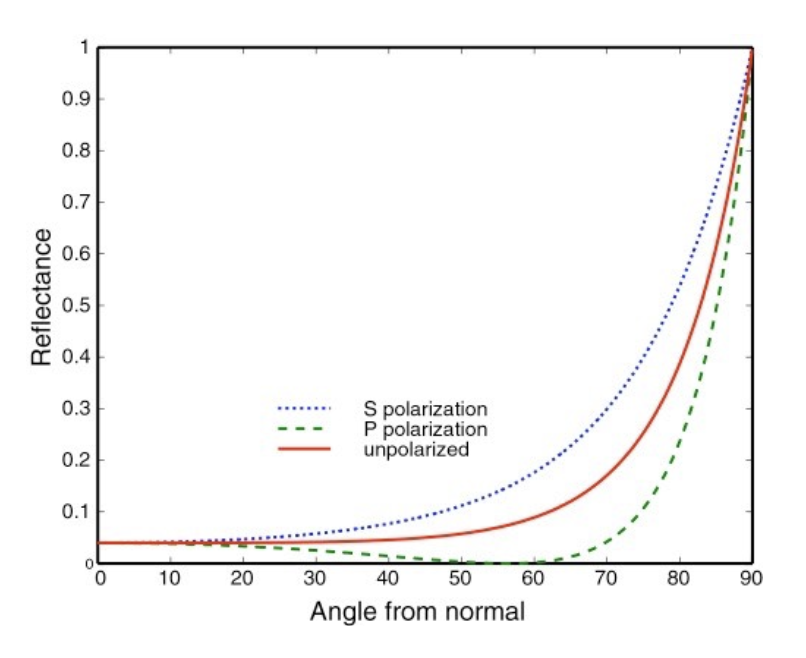

  • Schlick 近似表示菲涅尔项(基础反射率(颜色)\(R_0\) 和入射角度 \(\theta\)

    \[ \begin{aligned} R(\theta) &= R_0 + (1 - R_0)(1 - \cos \theta)^5 \\ R_0 &= \left( \frac{n_1 - n_2}{n_1 + n_2} \right)^2 \end{aligned} \]

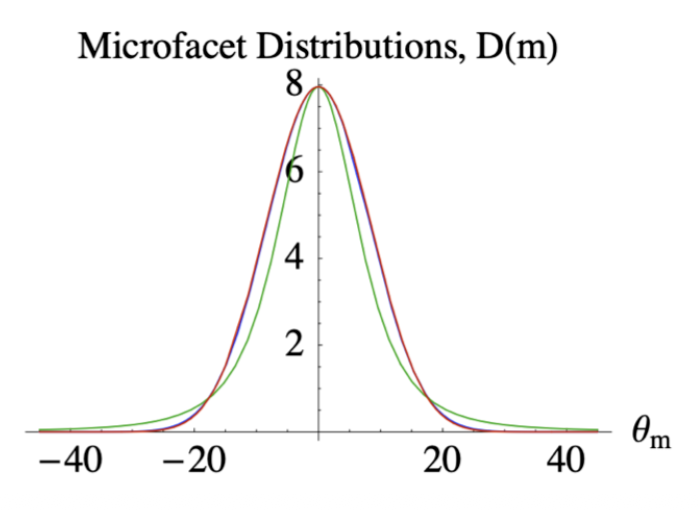

  • NDF 项以 Beckmann 分布为例(粗糙度 \(\alpha\),半程向量与法线的夹角 \(\theta_h\)

    \[ D(h) = \frac{e^{-\frac{\tan^2 \theta_h}{\alpha^2}}}{\pi \alpha^2 \cos^4 \theta_h} \]

人们发现,如果菲涅尔项采用 Schlick 近似,就可以把「基础颜色」项给提取出来。

\[ \begin{aligned} \int_{\Omega_{+}} f_{r}\left(p, \omega_{i}, \omega_{o}\right) \cos \theta_{i} \mathrm{~d} \omega_{i} \approx & R_{0} \int_{\Omega_{+}} \frac{f_{r}}{F}\left(1-\left(1-\cos \theta_{i}\right)^{5}\right) \cos \theta_{i} \mathrm{~d} \omega_{i}+ \\ & \int_{\Omega_{+}} \frac{f_{r}}{F}\left(1-\cos \theta_{i}\right)^{5} \cos \theta_{i} \mathrm{~d} \omega_{i} \end{aligned} \]

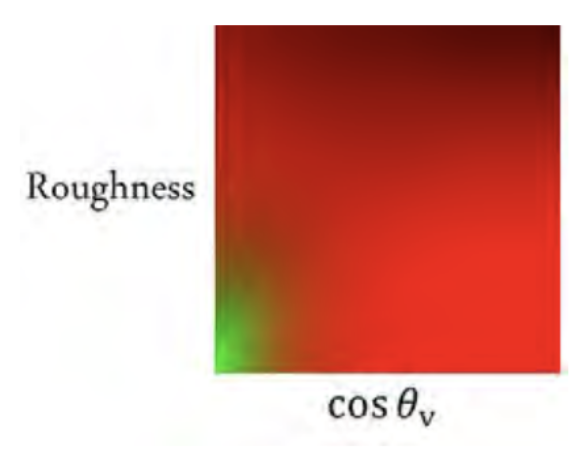

经过这样的转换后,消除了原来积分项对基础反射率的依赖,里面只剩下了两个变量,即粗糙度和入射角度。因此现在预计算的结果可以用一张二维表格(纹理)呈现了。

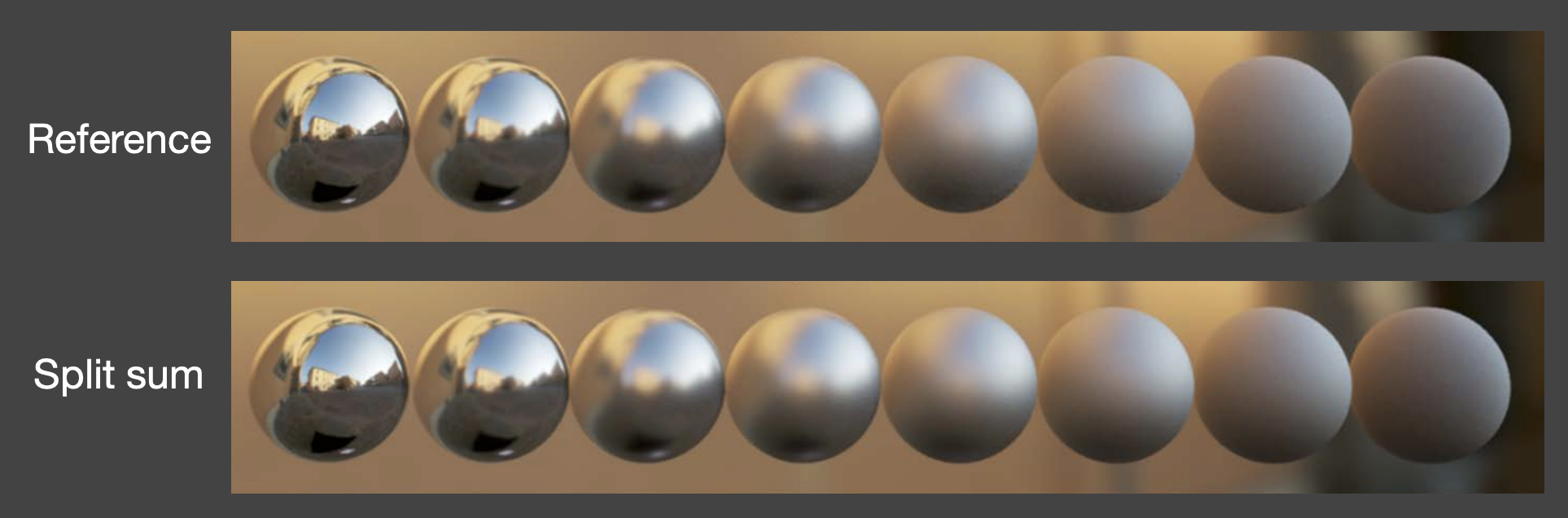

经过上述努力,我们成功完全避免了采样,并且能得到快速且高质量的结果。

该方法被称为分割和(split sum)近似。之所以取这个名字,是因为工业界中往往采用的是离散形式,但实质上和这里介绍的积分近似是差不多的。

\[ \frac{1}{N} \sum_{k=1}^{N} \frac{L_{i}\left(\mathbf{l}_{k}\right) f\left(\mathbf{l}_{k}, \mathbf{v}\right) \cos \theta_{\mathbf{l}_{k}}}{p\left(\mathbf{l}_{k}, \mathbf{v}\right)} \approx\left(\frac{1}{N} \sum_{k=1}^{N} L_{i}\left(\mathbf{l}_{k}\right)\right)\left(\frac{1}{N} \sum_{k=1}^{N} \frac{f\left(\mathbf{l}_{k}, \mathbf{v}\right) \cos \theta_{\mathbf{l}_{k}}}{p\left(\mathbf{l}_{k}, \mathbf{v}\right)}\right) \]

Shadow from Environment Lighting

在实时渲染领域中,一般来说很难实现在环境光照下的阴影。这里面有不同的看法:

  • 多光源问题:阴影贴图的成本与光源数呈线性相关
  • 采样问题:求解可见性项 \(V\) 可能很复杂,且无法将它轻易地从环境中分离开来
    • 很难用到之前介绍的近似公式化简(想想那两个条件能否在环境光照中得到满足)
    • 可以尝试用环境光遮蔽(ambient occlusion)近似表示,但要求环境光是恒定的(比如要么全白、要么全灰)

业界给出的一种解决方案是仅为最亮的光源生成一张或(少量)阴影贴图。而相关研究有:

  • 不完美的阴影贴图(imperfect shadow maps):实际上是在做间接光照
  • 光切割(light cuts):解决多光源问题
  • 实时光线追踪(real-time ray tracing, RTRT)(可能是最终解决方案):路径追踪 + 去噪
  • 预计算辐射传输(precomputed radiance transfer)(待会儿要介绍的)

Background Knowledge

Frequency and Filtering

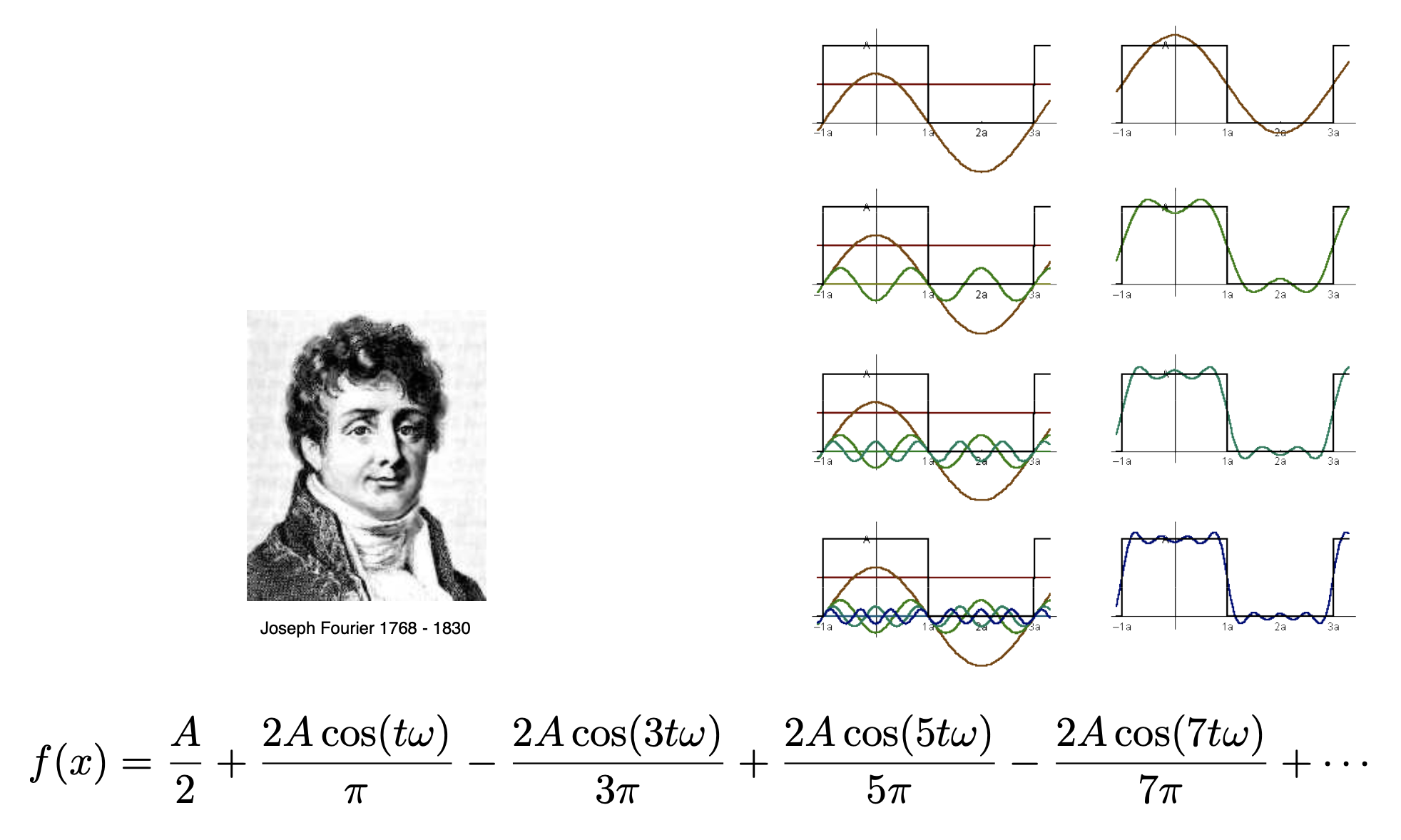

要用数学表示频率,自然绕不开傅里叶定理(Fourier theorem)。傅里叶函数是一系列正弦和余弦函数的加权和(线性组合)。

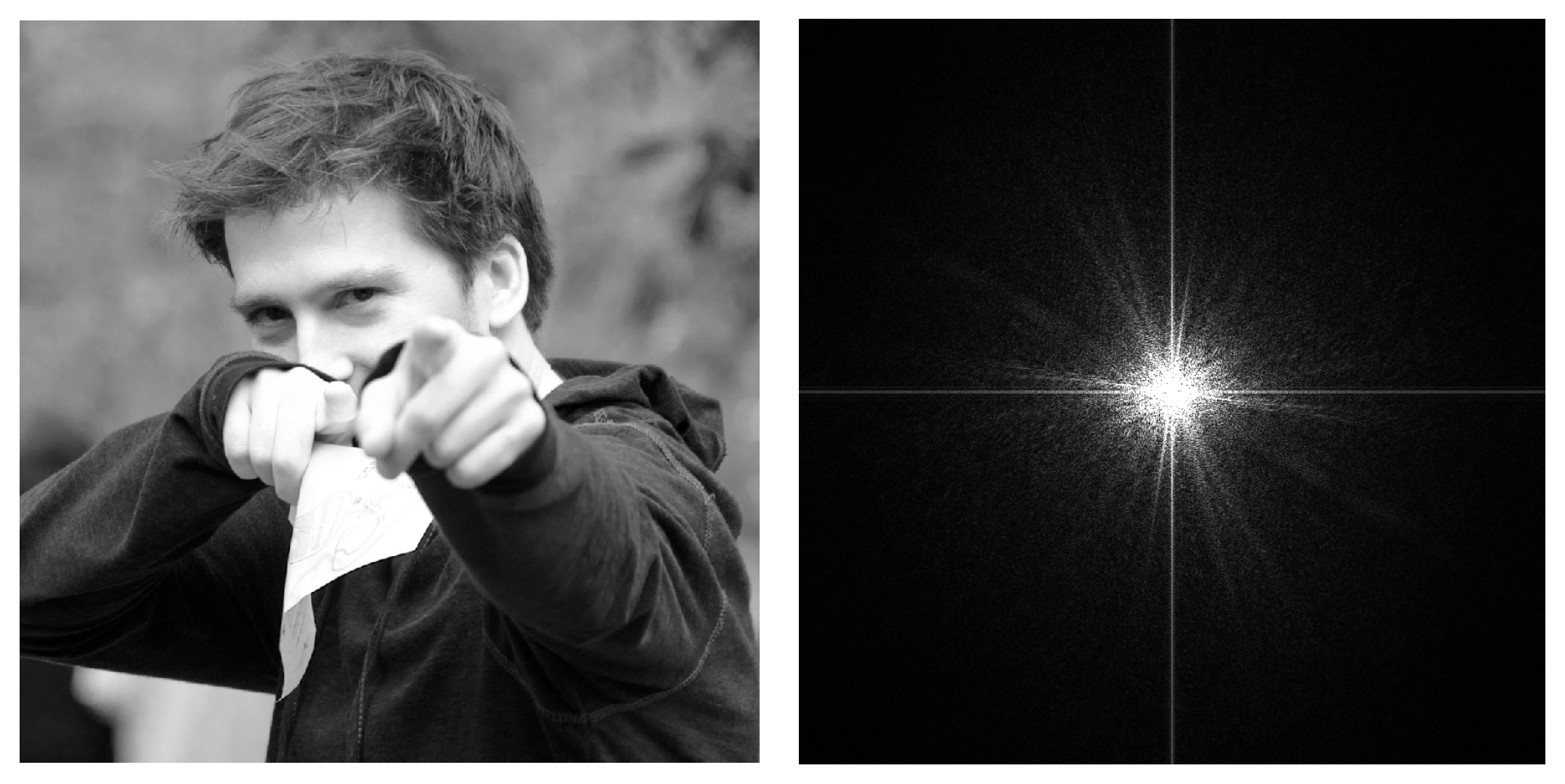

下面是图像信号频率可视化的结果:

  • 右图中间白色对应人物的头发,因为这块地方的频率发生剧烈变化
  • 而背景是黑色的,说明频率变化平缓

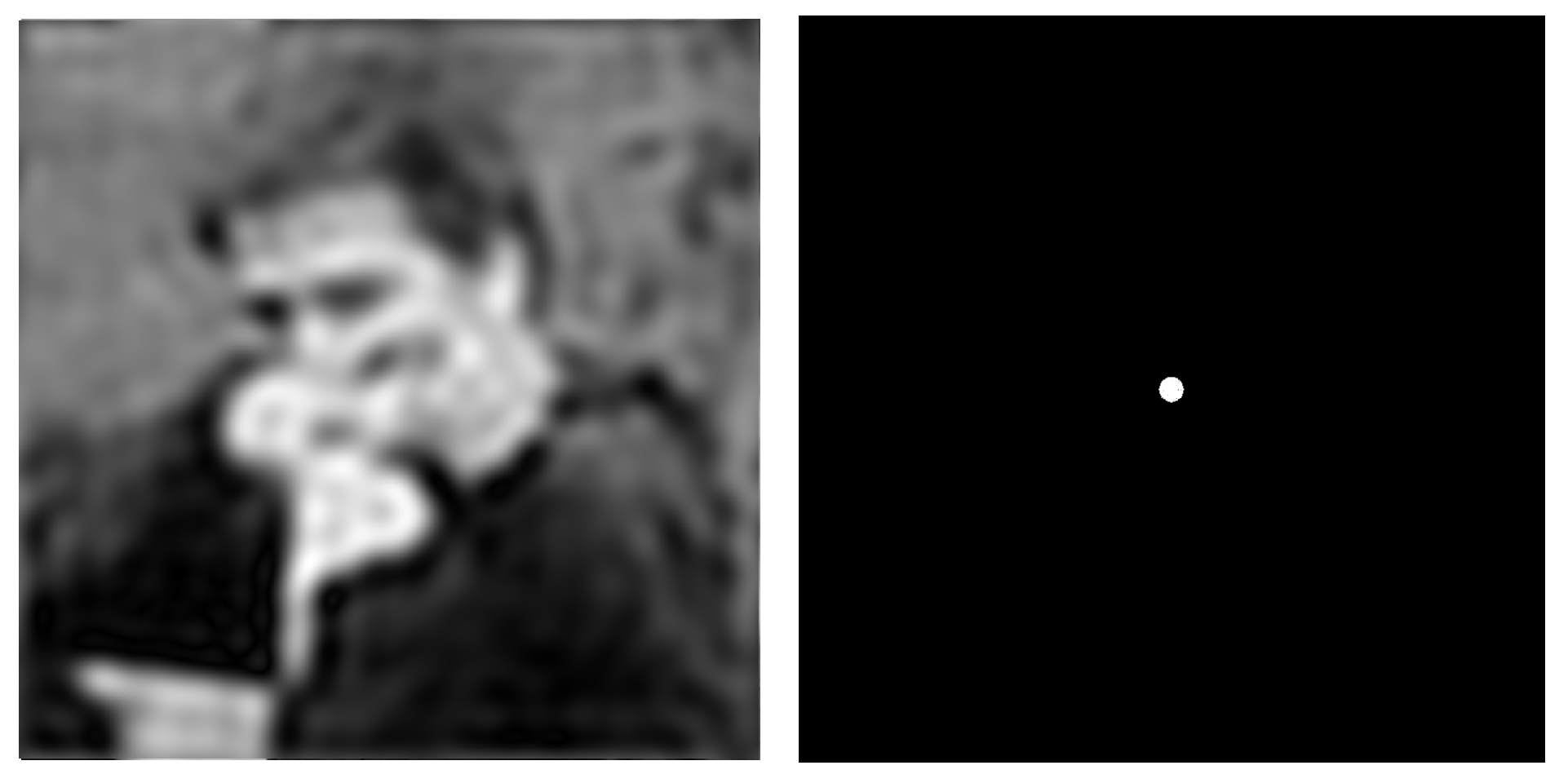

滤波(filtering)操作就是指剔除特定频率的一些内容,比如下面通过低通滤波器(low-pass filter)滤除了高频信号,因此整张图像变得模糊不清。

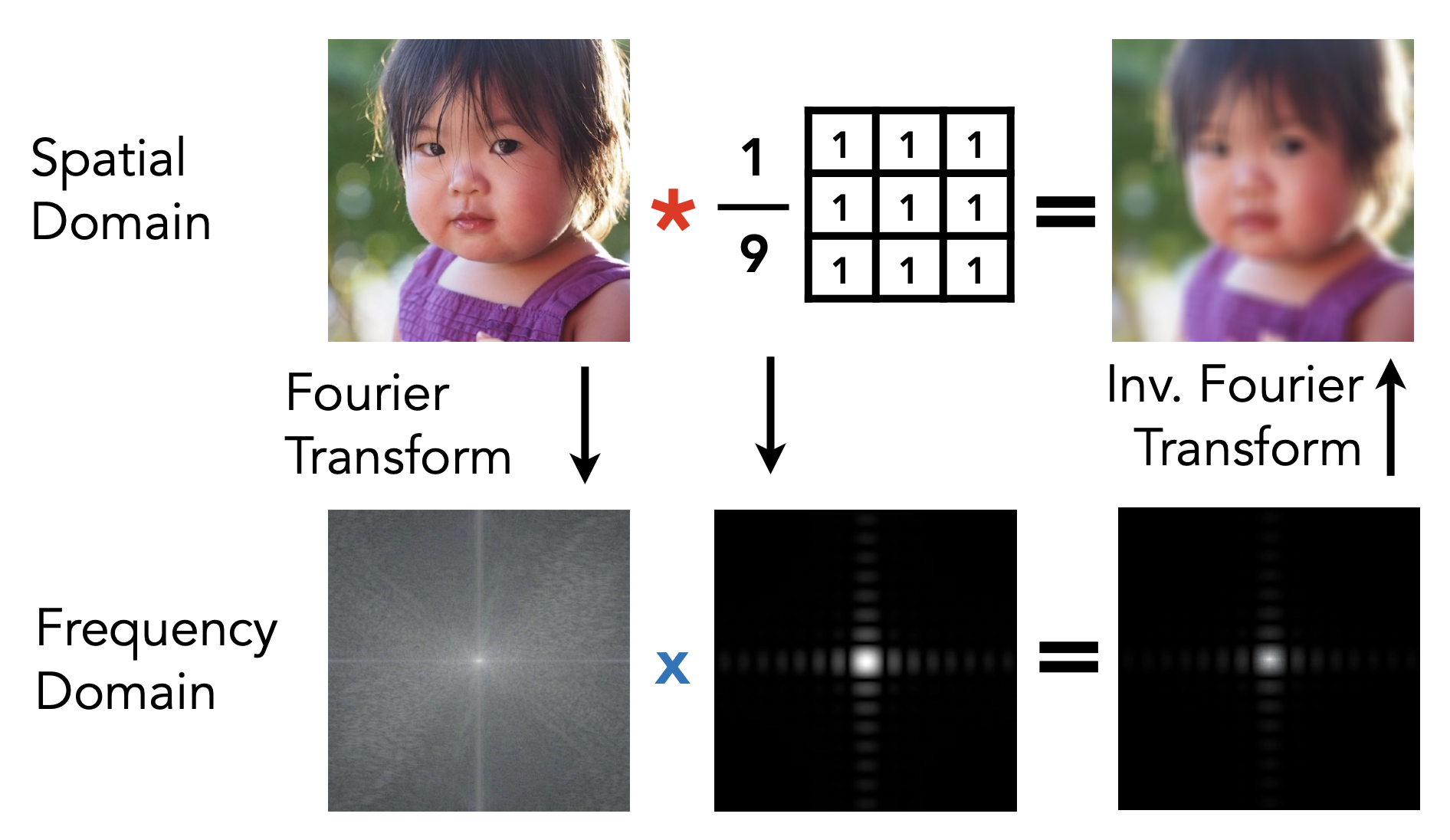

滤波操作在数学层面上可以用卷积(convolution)来表达。卷积定理(convolution theorem)表明,时域上(图像和卷积核)的卷积 == 频域上(图像频谱和与卷积核频谱)的乘法。

更一般的理解是:任何乘积的积分(\(\int_\Omega f(x)g(x) dx\))都可被视为一种滤波操作。

  • 低频意味着函数变化速度慢/平滑/...
  • 积分的频率是乘积中频率最小的那一项的频率

Basis Functions

基函数(basis functions)是指一组能用于表示其他函数的函数。

\[ f(x) = \sum_i c_i \cdot B_i(x) \]

例子:傅里叶级数、多项式级数等。

Real-time Environment Lighting (& Global Illumination)

Spherical Harmonics (SH)

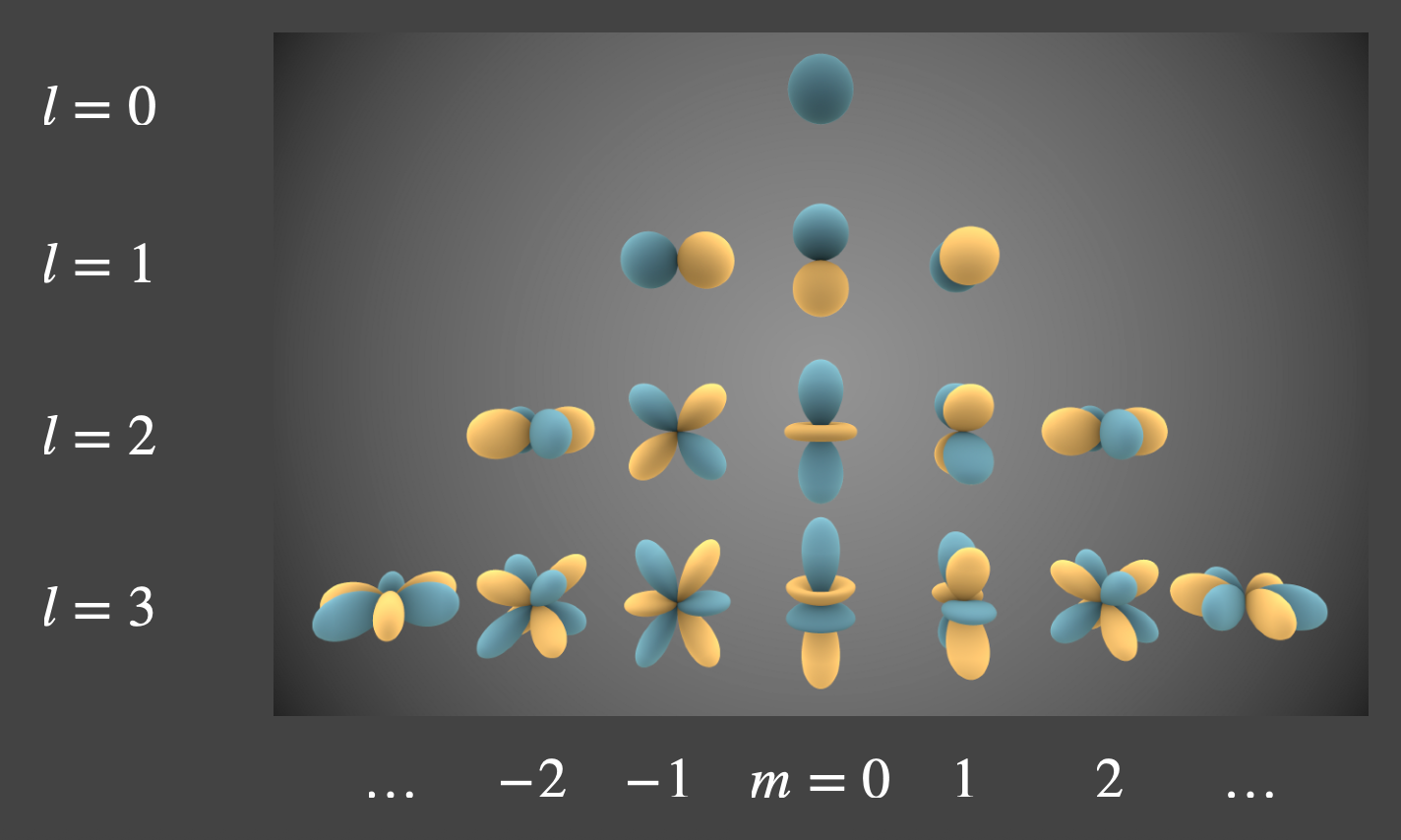

球谐函数(spherical harmonics, SH)是指定义在球体上的一组 2D 基函数 \(B_i(\omega)\),可类比 1D 情况下的傅里叶级数。

  • 图中的颜色表示值,颜色越发白值越大,并且蓝黄颜色表示正负
  • \(l\) 表示 SH 的阶数,每一阶有 \(2l + 1\) 个基函数(编号从 \(-l\)\(l\)),且前 \(n\) 阶 SH 共有 \(n^2\) 个基函数
  • 每个 SH 基函数与一个多项式关联
  • 基函数使用勒让德多项式写的(不过由于太麻烦了所以没给公式)

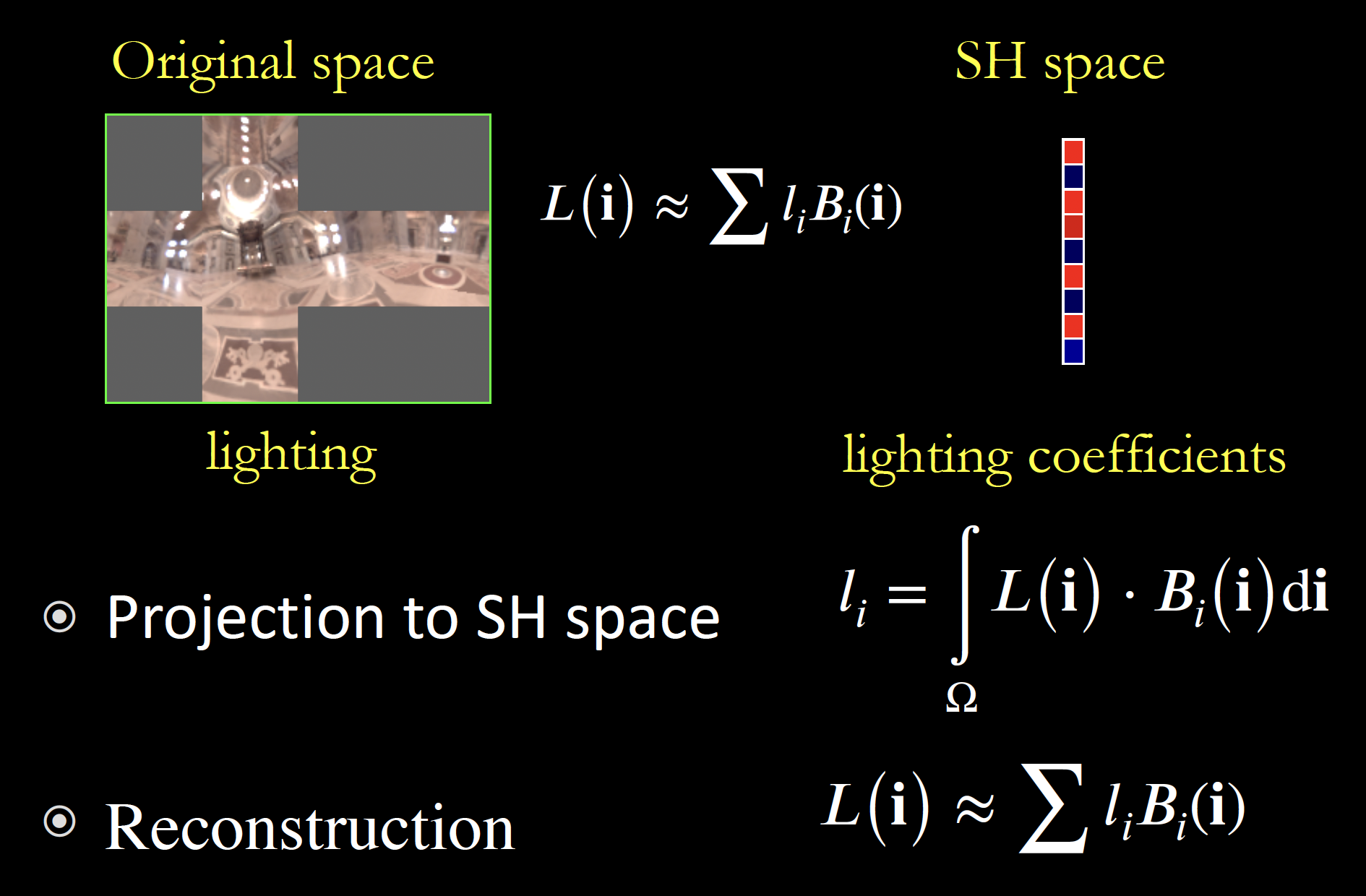

  • 投影(projection):获取每个 SH 基函数的系数

    \[ c_i = \int_\Omega f(\omega)B_i(\omega) d\omega \]
  • 重建(reconstruction):使用(截断后的(truncated))系数和基函数恢复原来的函数

也许有读者会想用 2D 的傅里叶变换替代 SH,但这样计算得到的球面就会出现裂缝,效果不是很好。

SH 的良好性质

  • 正交归一性(orthonormal)

    \[ \int_{\Omega} B_{i}(\mathbf{i}) \cdot B_{j}(\mathbf{i}) \mathrm{d}\mathbf{i} = \begin{cases} 1 & (i = j) \\ 0 & (i \neq j) \end{cases} \]
  • 简单投影/重建

  • 简单旋转

    • 基函数旋转之后其阶数不变,因此旋转后的基函数可通过同阶基函数的线性组合得到
    • 所以支持任意旋转光照
  • 简单卷积

  • 少量基函数:低频
例子

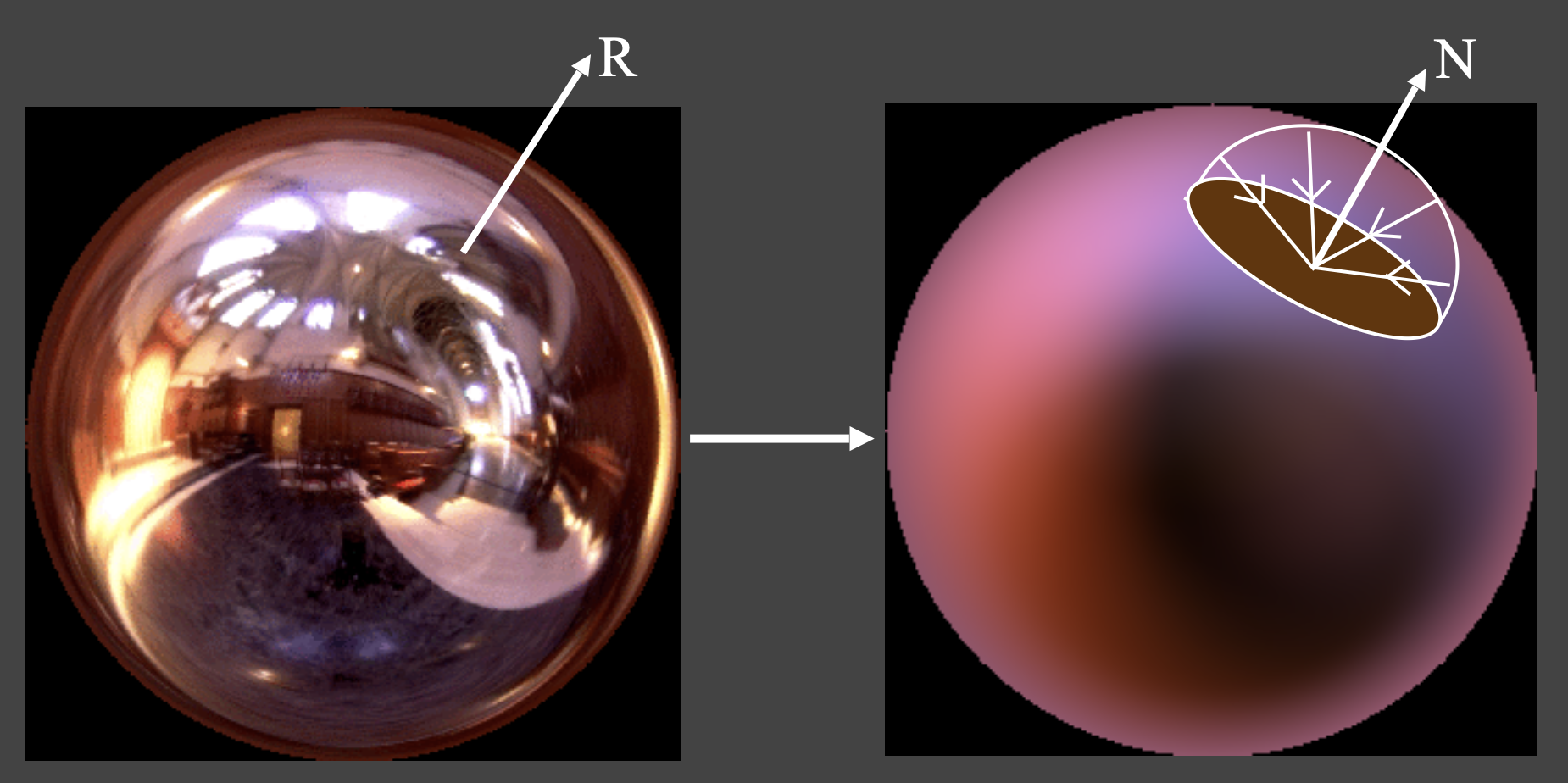

Prefiltered Environment Lighting

预滤波 + 单次查询 == 无滤波 + 多次查询

右图就是左图滤波后的结果,看起来从高光变成漫反射

漫反射的 BRDF 有一个很好的性质:它就像一个低通滤波器,此时只需要较少的 SH 就能描述它。

\[ \begin{aligned} E_{lm} & = A_l L_{lm} \\ A_{l} & = 2\pi \frac{(-1)^{\frac{l}{2}-1}}{(l+2)(l-1)} \left[ \frac{l!}{2^{l} \left( \frac{l}{2}! \right)^{2}} \right] \quad l \text{ is even} \end{aligned} \]

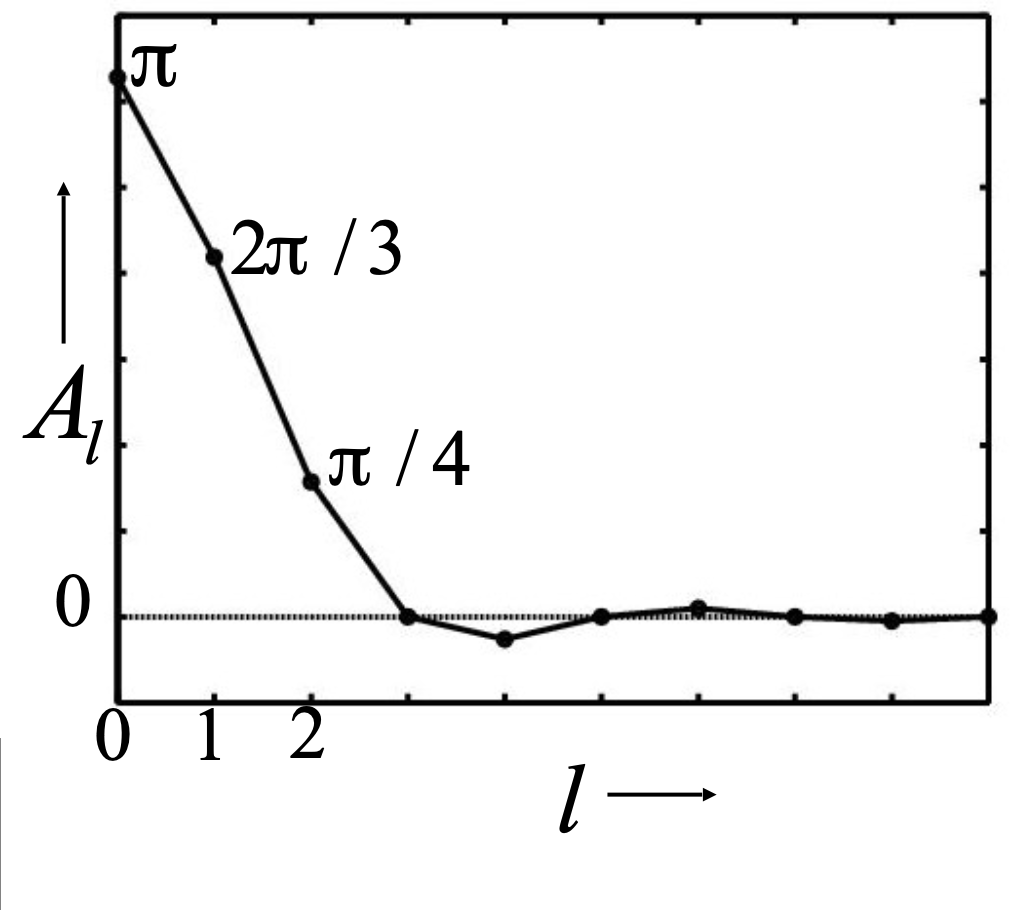

如右图所示,可以看到从 \(l = 3\) 后,\(A_l\) 的值就很接近于 0,也就是说通常只需要前三阶 SH 就能表示漫反射的 BRDF。

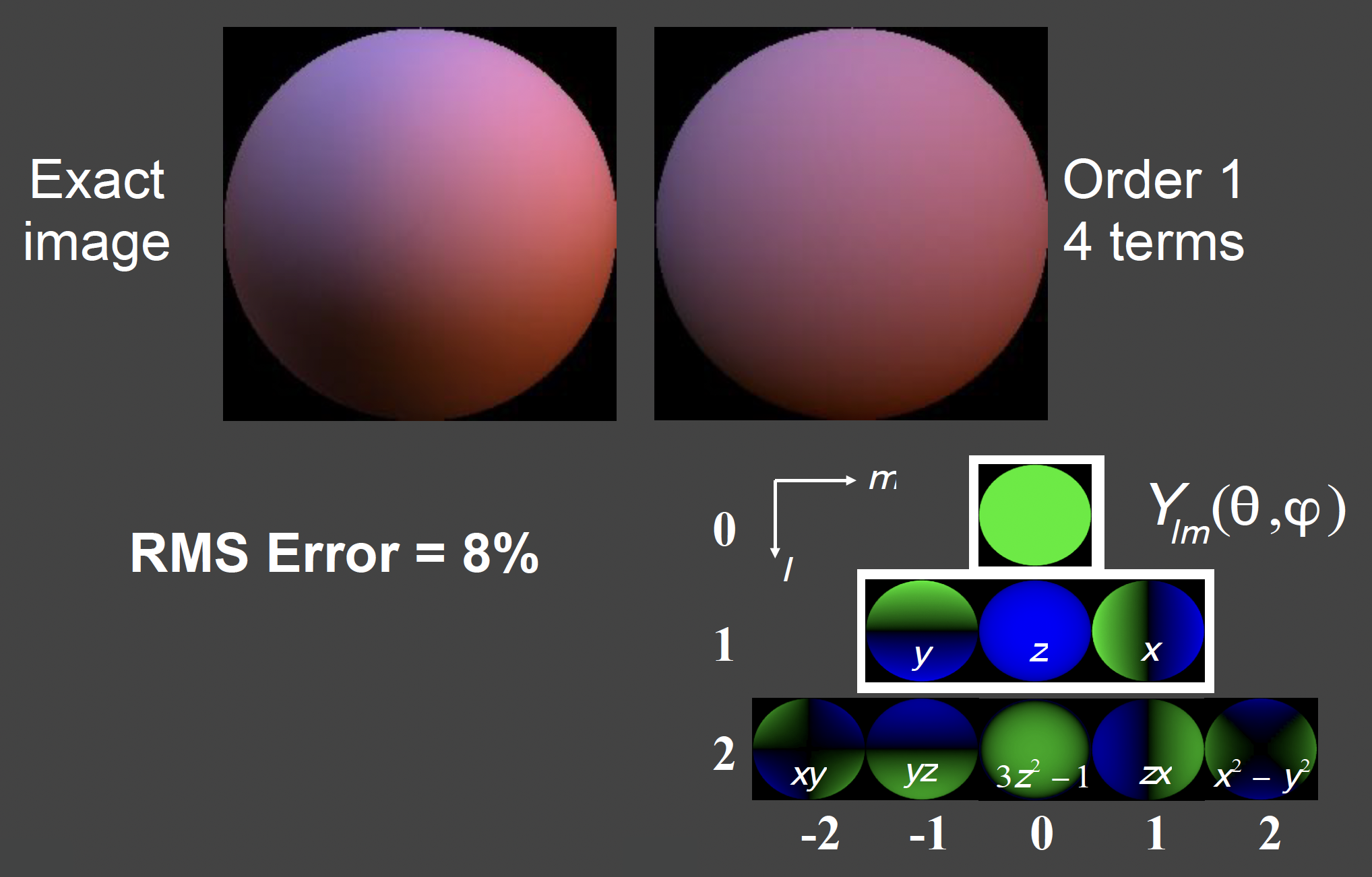

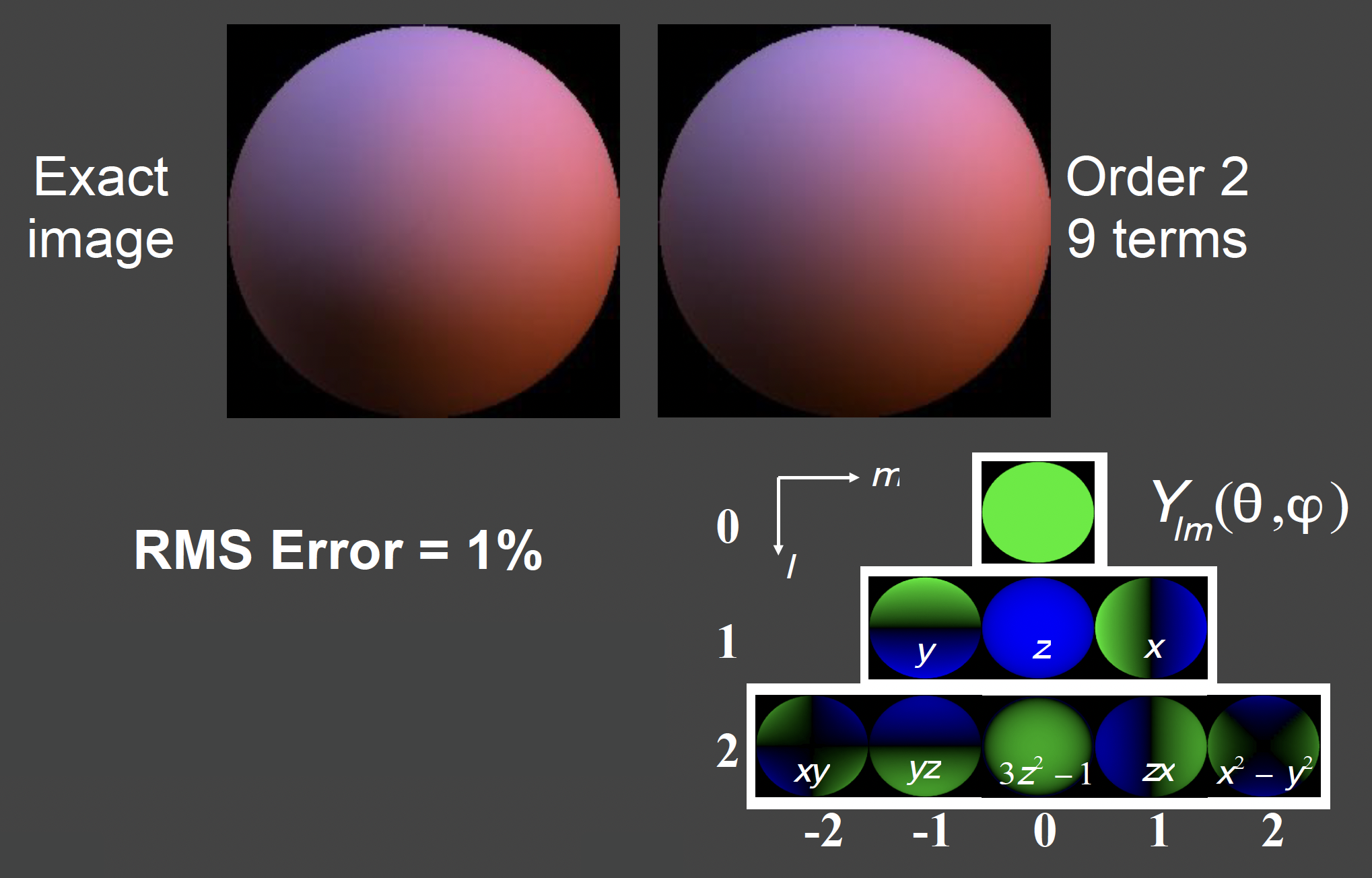

下面展示使用 SH 的近似表示结果:

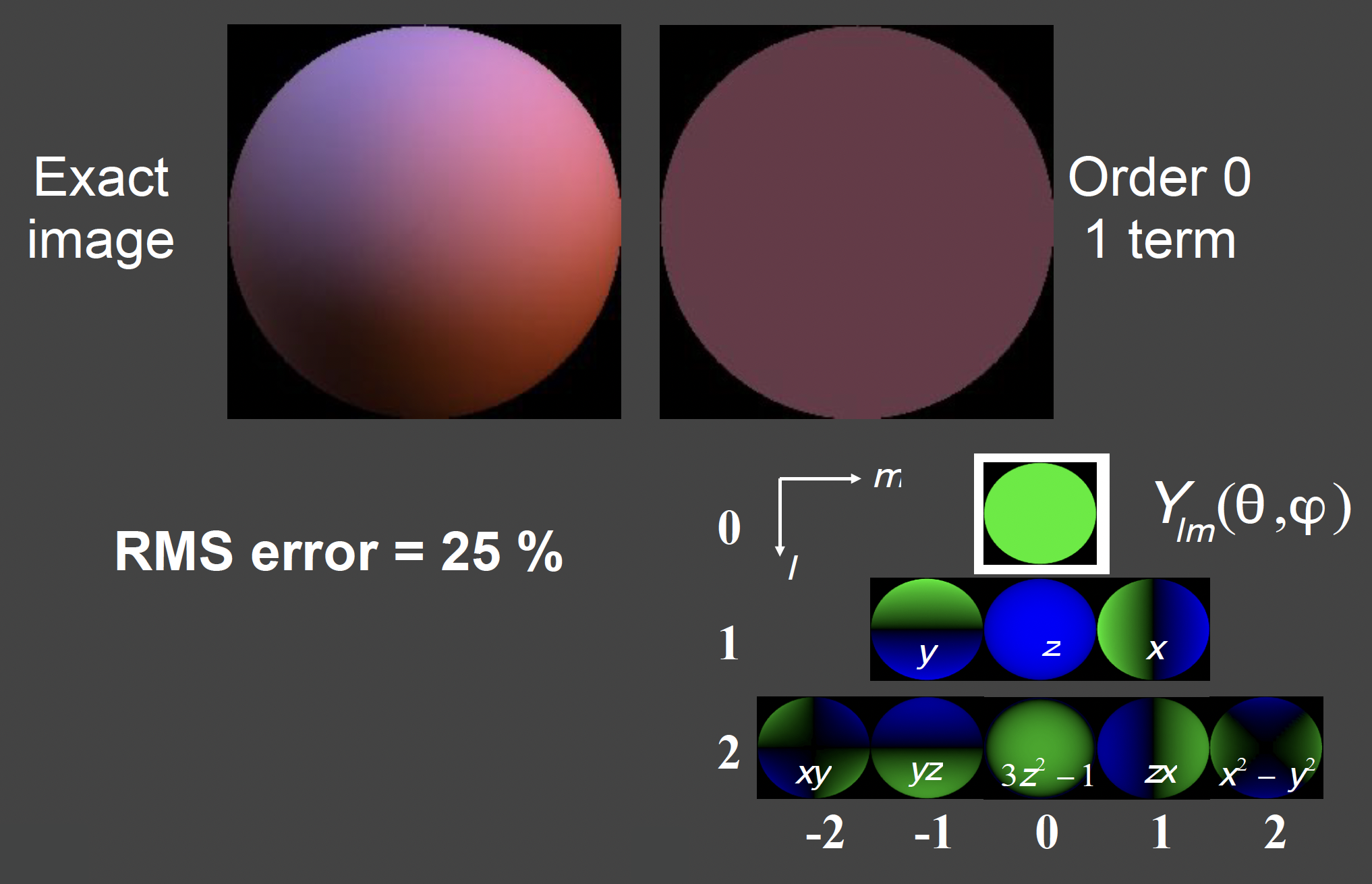

  • 只用第 0 阶(1 项)

  • 用到第 1 阶(4 项)

  • 用到第 2 阶(9 项)

结论:对于任意光照,采用前三阶 SH 近似表示漫反射 BRDF 的误差 < 3%。

提出这一方法的作者仅用短短几行代码(一种简单的过程渲染方法,仅包含矩阵-向量乘法和点乘,因此可直接在软件或利用 NVIDIA 的顶点编程硬件实现)就能计算环境光照下任何一点的着色结果。但现在在游戏(比如 Xbox 的 AMPED)、电影(Pixar,Framestore CFC 等)等行业已得到广泛应用。

surface float1 irradmat(matrix4 M, float3 v) {
    float4 n = {v, 1} ;
    return dot(n, M*n) ;
}

对应公式:\(E(n) = n^t M n\)

Precomputed Radiance Transfer (PRT)

我们希望上述方法还能用在高光的 BRDF 上,并且还要考虑阴影。解决方法便是预计算辐射传输(precomputed radiance transfer, PRT)。它既可以用于处理环境光照,也能应用于全局光照的实现中(这部分将在下一讲介绍)。

Diffuse Case

在实时渲染中,人们更愿意把渲染方程写成以下形式:

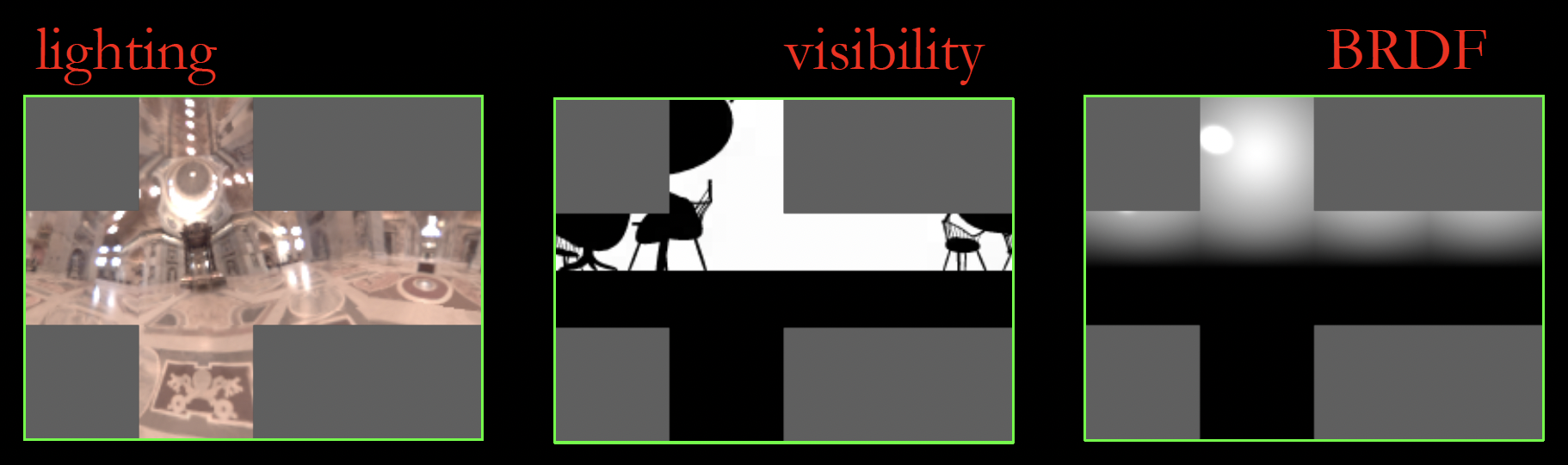

\[ L(\mathbf{o}) = \int_{\Omega} \underbrace{L(\mathbf{i})}_{\text{lighting}} \underbrace{V(\mathbf{i})}_{\text{visibility}} \underbrace{\rho(\mathbf{i}, \mathbf{o}) \max(0, \mathbf{n} \cdot \mathbf{i})}_{\text{BRDF}} \mathrm{d}\mathbf{i} \]
  • \(\mathbf{i, o}\) 分别对应入射/观察方向
  • 上面标记出来的三个函数全是球面上的函数

假设贴图的分辨率为 6*64*64(立方体有 6 个面),如果直接按上述公式算场景中任意一点的着色结果,那么每一点要进行 6*64*64 次计算,显然是非常麻烦的事。

有人想到利用基函数的性质,把其中复杂的一些东西预计算出来————这便是 PRT 方法。回到前面的渲染方程,现在我们这样来看等号右边的函数:

\[ L(\mathbf{o}) = \int_{\Omega} \underbrace{L(\mathbf{i})}_{\text{lighting}} \underbrace{V(\mathbf{i}) \rho(\mathbf{i}, \mathbf{o}) \max(0, \mathbf{n} \cdot \mathbf{i})}_{\text{light transport}} \mathrm{d}\mathbf{i} \]

对于任何一点,光传输是固定不变的,而光照是可变的

  • 使用基函数近似表示光照(lighting):\(L(\mathbf{i}) \approx \sum l_i B_i(\mathbf{i})\)

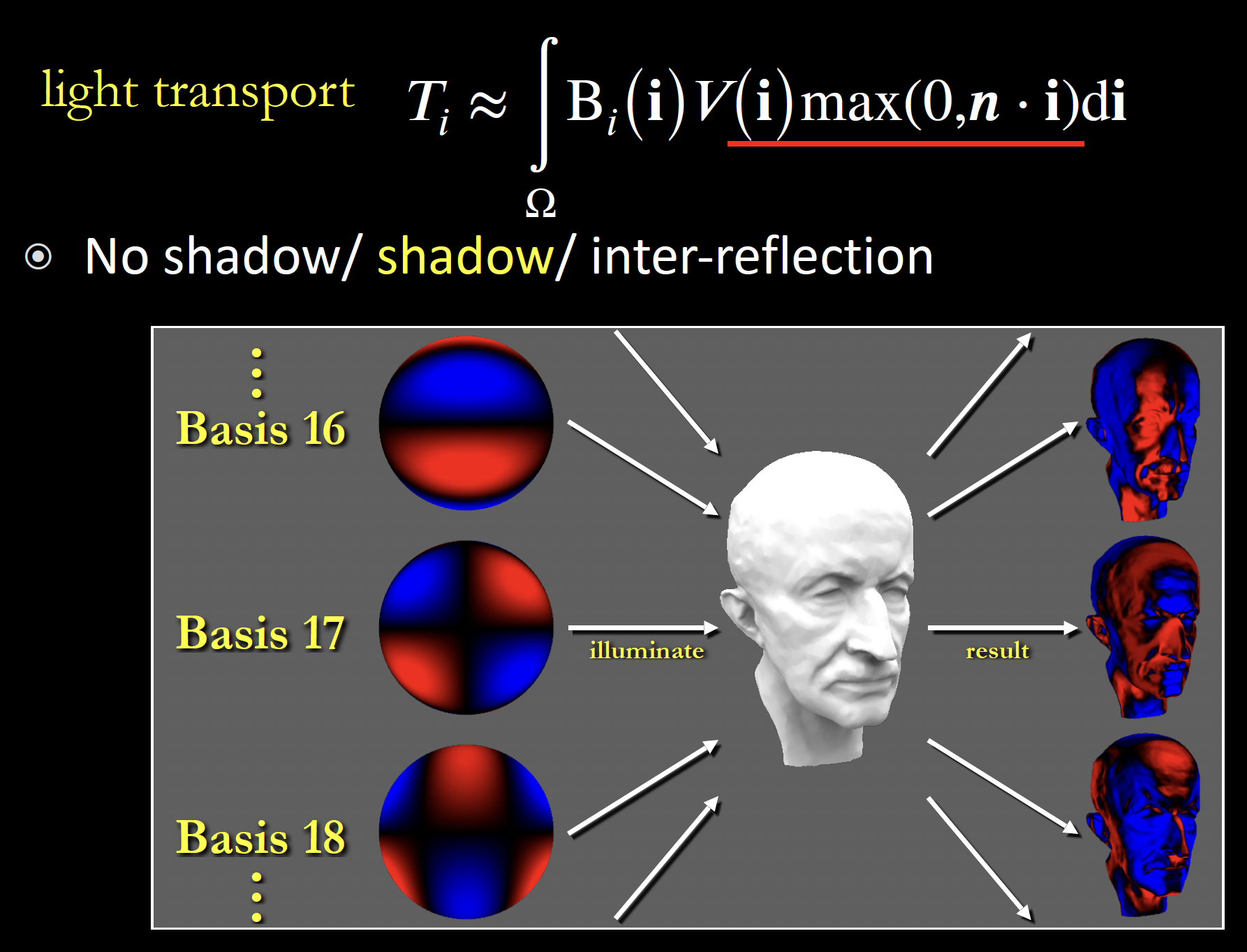

  • 预计算阶段:计算光传输(light transport),并投影到基函数空间

  • 运行时阶段:点乘(漫发射)或矩阵-向量乘法(镜面反射),下面只考虑前者

    \[ \begin{aligned} L(\mathbf{o}) &= \rho \int_{\Omega} \underline{L(\mathbf{i})} V(\mathbf{i}) \max(0, \mathbf{n} \cdot \mathbf{i}) \mathrm{d}\mathbf{i} \\ & \Downarrow \quad L(\mathbf{i}) \approx \sum l_i B_i(\mathbf{i}) \\ L(\mathbf{o}) &\approx \rho \sum_{i} l_{i} \underline{\int_{\Omega} B_{i}(\mathbf{i}) V(\mathbf{i}) \max(0, \mathbf{n} \cdot \mathbf{i}) \mathrm{d}\mathbf{i}} \\ & \Downarrow \quad \text{Precomputed}\\ L(\mathbf{o}) &\approx \rho \sum_{i} l_{i} T_{i} \end{aligned} \]
    • 「实时」意味着可以在着色器中轻易实现

通过这样的转换,原本求解积分的问题被转换为求和问题,计算上简化了许多。

另一种不太一样的推导
  • 光照项:\(L(\omega_i) = \sum\limits_p c_p B_p (\omega_i)\)

    • \(c_p\):光照系数
    • \(B_p (\omega_i)\):基函数
  • 光传输项:\(T(\omega_i) = \sum\limits_q c_q B_q (\omega_i)\)

    • \(c_q\):光传输系数
    • \(B_q (\omega_i)\):基函数

因此渲染方程可被改写为:

\[ \begin{aligned} L_{o}\left(\mathrm{p}, \omega_{o}\right) & =\int_{\Omega^{+}} L_{i}\left(\mathrm{p}, \omega_{i}\right) f_{r}\left(\mathrm{p}, \omega_{i}, \omega_{o}\right) \cos \theta_{i} V\left(\mathrm{p}, \omega_{i}\right) \mathrm{d} \omega_{i} \\ & =\sum_{p} \sum_{q} c_{p} c_{q} \int_{\Omega^{+}} B_{p}\left(\omega_{i}\right) B_{q}\left(\omega_{i}\right) \mathrm{d} \omega_{i} \end{aligned} \]

也许读者好奇,为何对 \(B_{p}\left(\omega_{i}\right), B_{q}\left(\omega_{i}\right)\) 进行点积运算,这不是将复杂度从 \(O(n)\) 提升至 \(O(n^2)\) 了吗。但考虑到球谐函数的性质:不同基函数的乘积为 0,因此复杂度还是 \(O(n)\)

Glossy Case

\[ \begin{aligned} L(\mathbf{o}) &= \int_{\Omega} L(\mathbf{i}) V(\mathbf{i}) \rho(\mathbf{i}, \mathbf{o}) \max(0, \mathbf{n} \cdot \mathbf{i}) \mathrm{d} \mathbf{i} \\ &\quad {\Huge \Downarrow} \quad T_i(\mathbf{o}) \approx \sum t_{ij} B_j(\mathbf{o}) \\ L(\mathbf{o}) &\approx \sum_{i} l_{i} T_{i}(\mathbf{o}) \\ &\quad \Huge \Downarrow \\ L(\mathbf{o}) &\approx \sum_{j}\left(\sum_{i} l_{i} t_{i j}\right) B_{j}(\mathbf{o}) \end{aligned} \]

其中 \(t_{ij}\) 表示传输矩阵,\(B_j(\mathbf{o})\) 为基函数。

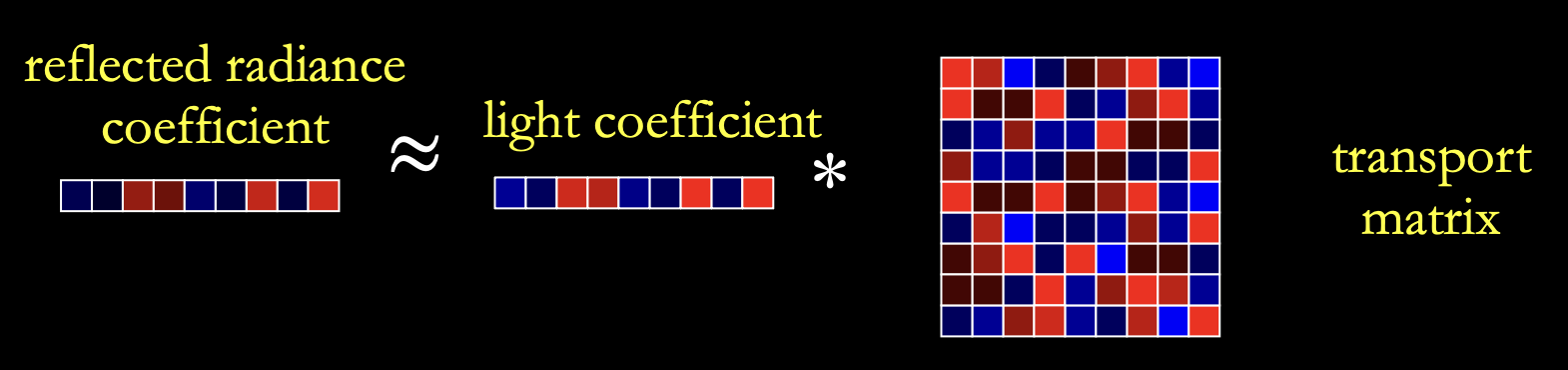

用可视化的方式表示为:

因此金属光泽(glossy)部分的渲染就被转换为一个向量-矩阵乘法了!

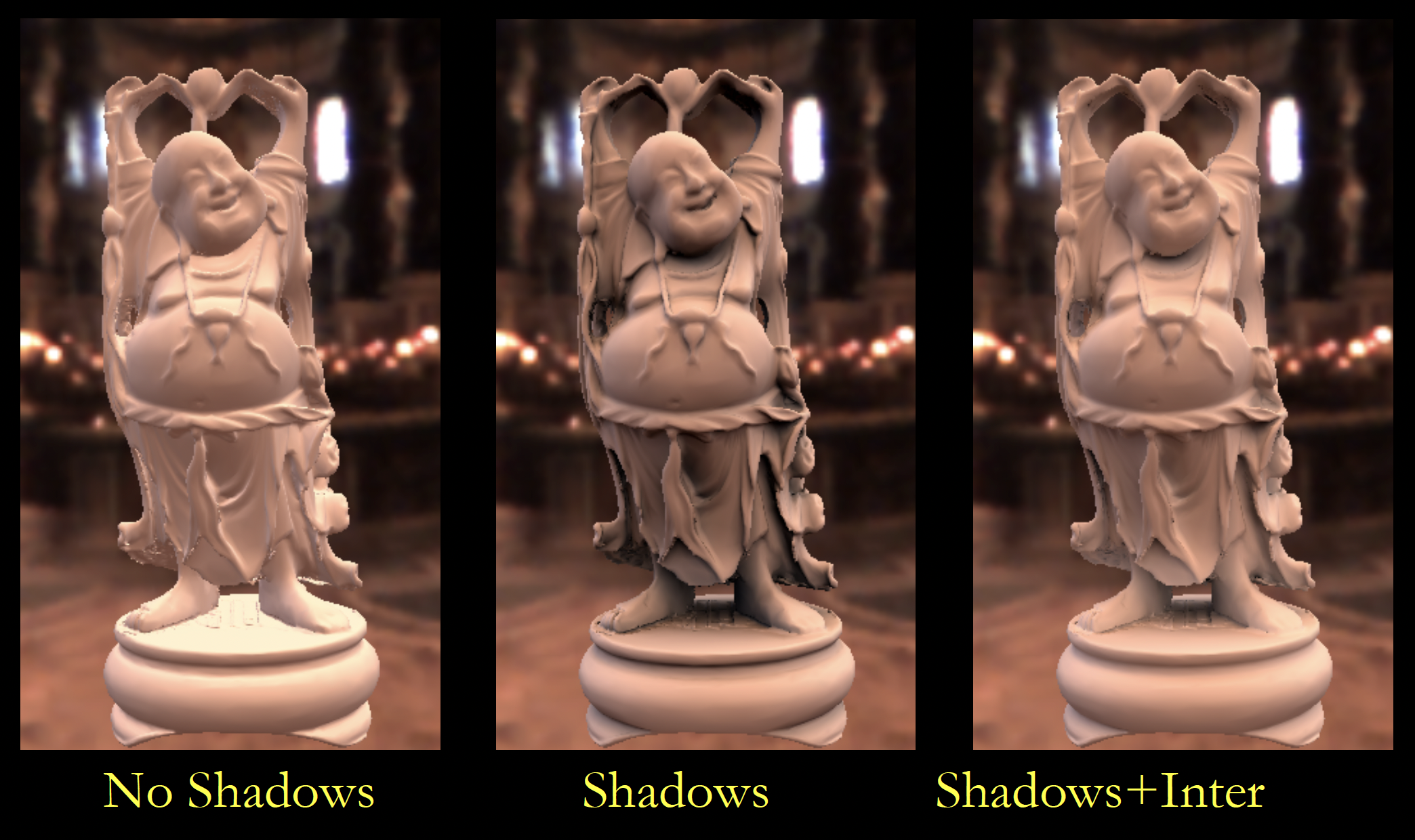

例子

  • 有阴影是因为考虑了可见性项
  • 最后阴影 + 相交(Inter)的情况中,后者是指光线可以弹射多次
  • 该模型有 50K 个网格
  • 在 2.2GHz P4 处理器和 ATI Radeon 8500 显卡上以 3.6fps 的速度运行

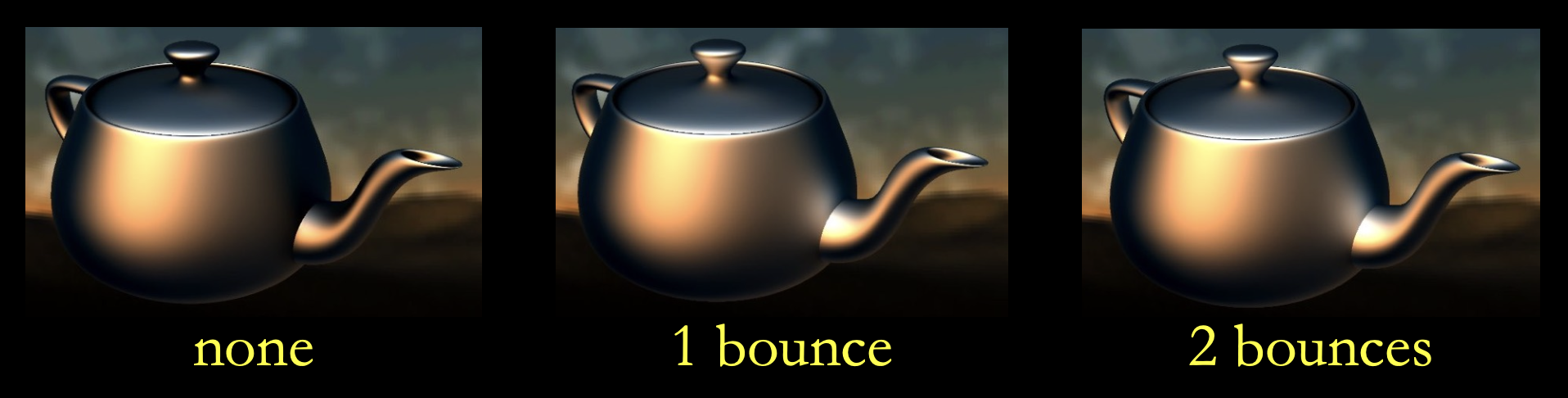

做光传输时还可以将光的多次反射(或弹跳)算出来(即相互反射(interreflection))。考虑不同的传输路径情况(用到正则表达式书写):

  • LE(光源 -> 眼睛):直接光照
  • LGE(光源 -> 金属光泽材质 -> 眼睛)
  • L(D|G)*E(光源 -> 一次或多次漫反射/金属光泽材质 -> 眼睛)
  • LS*(D|G)*E(光源 -> 一次或多次镜面反射 -> 一次或多次漫反射/金属光泽材质 -> 眼睛)
例子

其中最后一种传输路径情况对应的是焦散(caustics)现象。如下图所示,光线打到材质光滑的戒指内壁上,接着弹射到桌面上,最后产生了为人眼所见的光圈。

由于光照和光传输都是预计算出来的,所以无论传输路径如何都不会影响到运行时(渲染)的复杂度。

Conclusion

时间复杂度分析(通常选取 16 个 SH 基函数(0-3 阶),对于每个着色点而言):

  • 漫反射渲染:两个 16 维向量的点乘
  • 高光渲染:向量(16)* 矩阵(16 * 16)
各种 BRDF 的渲染结果

总结
  • 近似光照与光传输:使用基函数(SH)

    • 光照 -> 光照系数
    • 光传输 -> 系数 / 矩阵
  • 预计算并存储光传输数据

  • 渲染简化为:
    • 漫反射:点积运算
    • 金属光泽反射:向量-矩阵乘法

局限性

  • 低频(由于 SH 的性质)
  • 虽然光照是动态,但要求场景/材质是静态的,因为改变场景/材质会使预计算的光传输失效
  • 庞大的预计算数据
随后的改进工作
  • 更多基函数
  • 点积 => 三重积
  • 静态场景 => 动态场景
  • 固定材质 => 动态材质
  • 其他效果:透明,毛发...
  • 预计算 => 解析计算

就「更多基函数」这一个方向,研究者们探索出了各种方法,包括:

  • 小波(wavelet)
  • 带状谐波(zonal harmonics)
  • 球面高斯(spherical Gaussian)
  • 分段常数(piecewise constant)

下面将重点介绍小波方法。

Wavelet

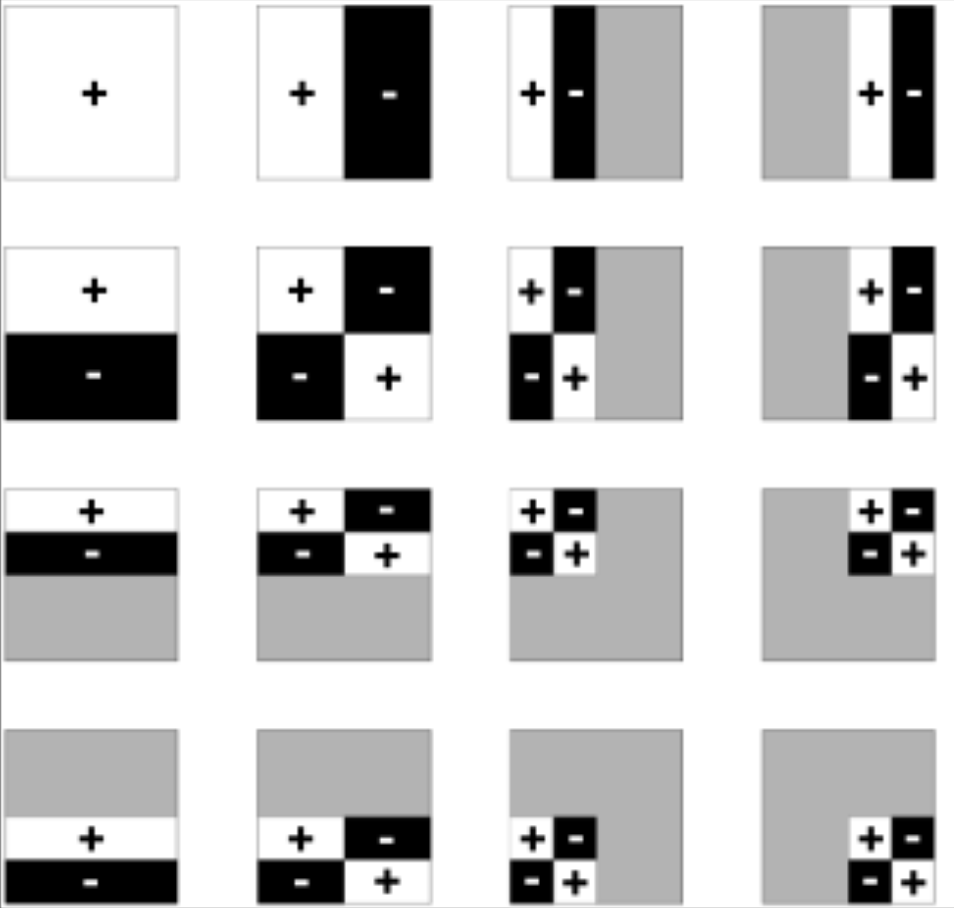

这里主要介绍的是 2D Haar 小波,它的特点是:

  • 有一系列基函数,并且每个基函数可以被表达在一个图像块上
  • 投影:

    • 对原函数进行小波变换
    • 结果仅保留少量非零系数
  • 非线性近似

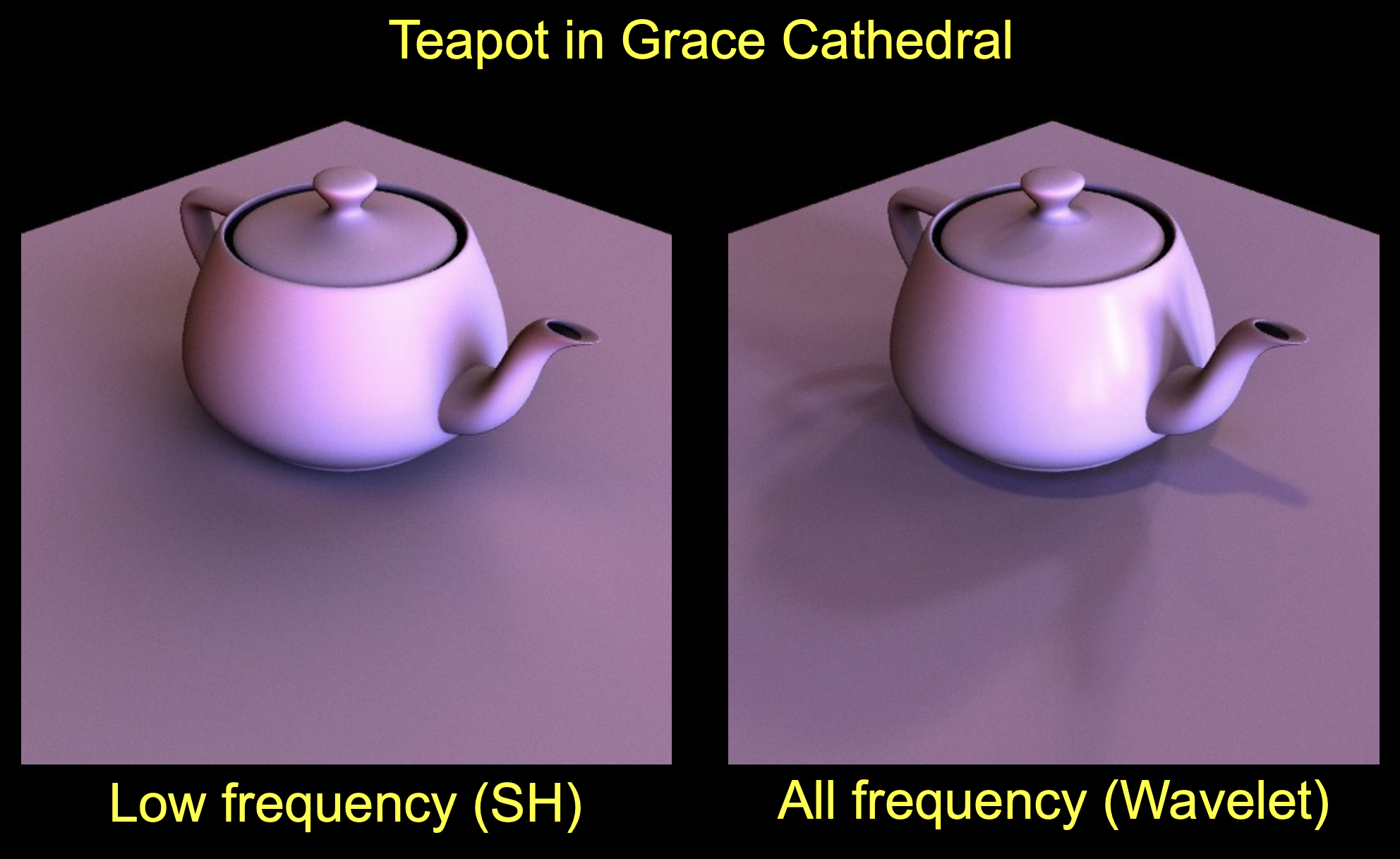

  • 全频域表示(既可以表示低频,也可以表示高频)
例子:非线性小波光照近似

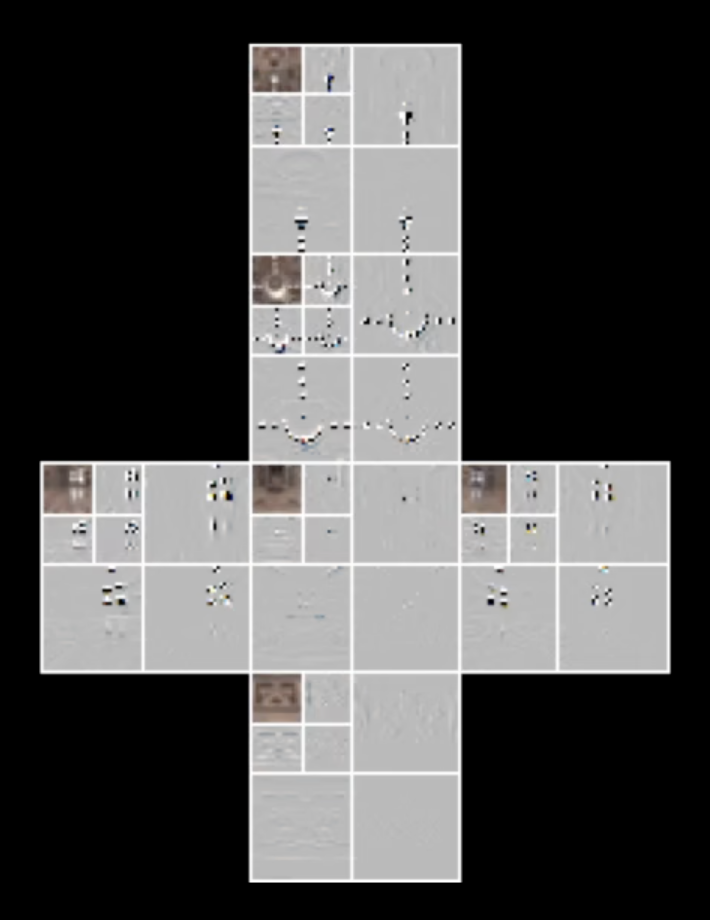

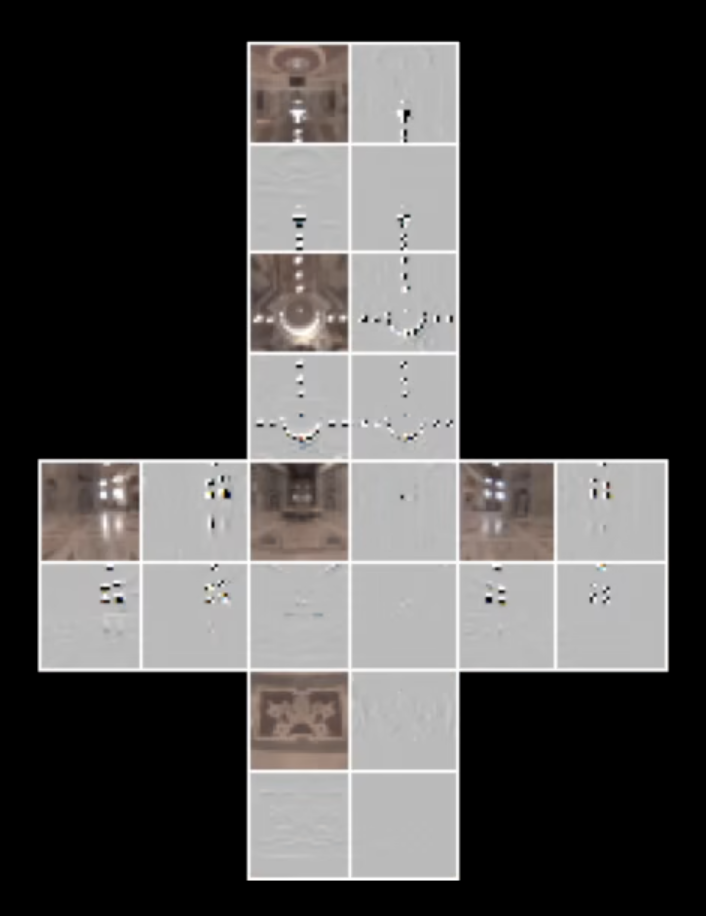

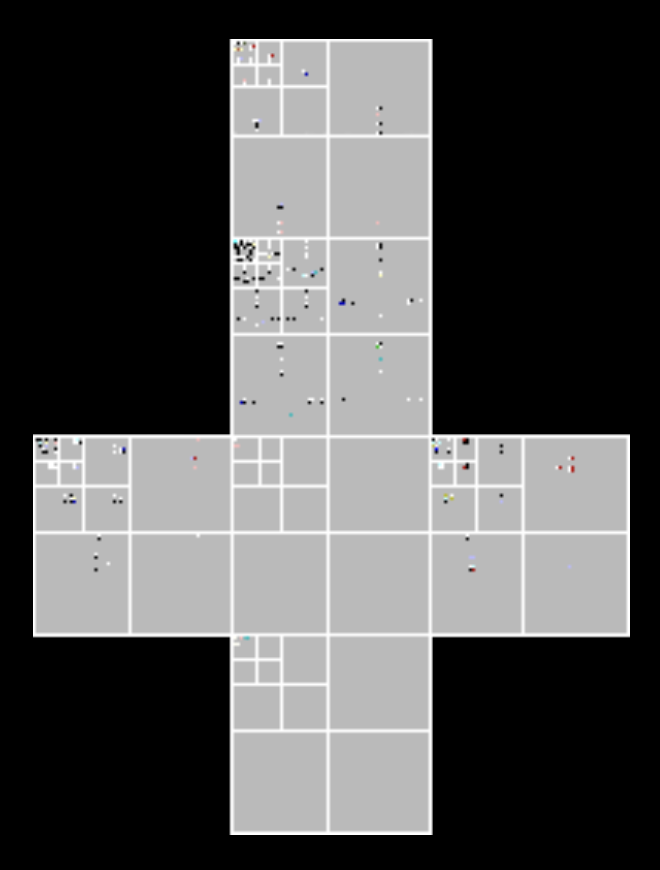

对立方体贴图的每个面单独做小波变换:将平面划分为四块,把高频信息留在左下、右上和右下三块,低频信息放在左上,之后对左上进一步应用小波变换。

其中绝大多数地方都是零,我们仅保留了 0.1%-1% 的项。

例子

问题

不支持对光源的快速旋转。因为旋转光源后就得重新计算投影。
